Использование массового расходомера вместо штифтового калибра

Компании постоянно ищут способы сокращения затрат и уменьшения времени производственного цикла. Обычно Alicat получает запросы от клиентов, которые рассматривают нашу технологию как средство достижения этих целей. Недавно с нами связался клиент, надеющийся увеличить скорость и надежность его теста «проходит/не проходит».

При проведении теста, чтобы быть уверенным в надлежащем прилегании ответной части, ему потребовалось проверить внутренний диаметр фитинга. Тогда для определения диаметра он использовал штифтовой калибр. Это было и трудоемко, и неточно. Он вызвал нас, чтобы мы посмотрели, сможем же ли разработать тестовую установку, в которой вместо штифтового калибра используется массовый расход.

Использование массового расходомера вместо штифтового калибра

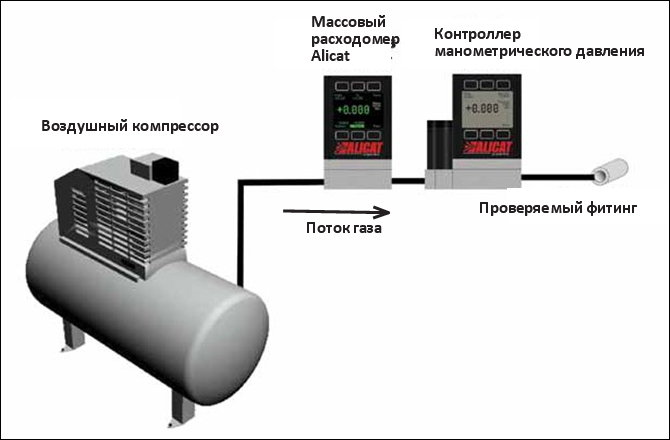

Инженеры по применению приборов Alicat определили, что для данной цели лучше всего подойдет контроллер манометрического давления серии PC в паре с массовым расходомером серии M.

Инженеры Alicat выбрали эти приборы потому, что при фиксированном давлении массовый расход газа, проходящий через тестируемый фитинг, изменяется прямо пропорционально изменению площади внутреннего сечения фитинга. Поэтому, если давление постоянно, при увеличении внутреннего сечения фитинга на 10%, соответствующий расход увеличится тоже на 10% и наоборот. Контроллер манометрического давления Alicat серии PC предназначен для поддержания постоянного давления, а массовый расходомер Alicat серии M во время тестов будет точно определять массовые расходы.

После получения контроллера давления и массового расходомера Alicat клиент сделал несколько тестов для определения расходов, соответствующих допуску на отбраковку деталей. Как только это было сделано, он провел дополнительные испытания для подтверждения, что его детали соответствуют спецификации. После получения этих результатов он проверил, что его штифтовый калибр соответствует критерию «прошел/не прошел» массового расходомера, и был очень счастлив сделать вывод, что это работает.

В результате, использование измерения массового расхода и контроля давления для проверки деталей позволило нашему клиенту за тот же промежуток времени проверить значительно большее число деталей, по сравнению с использованием калибра. И ему не надо волноваться, что контроллер давления или массовый расходомер сотрутся, как это может быть с калибром.

В заключение: клиент получил более быстрый, более надежный способ проверки его деталей и снижение затрат.
