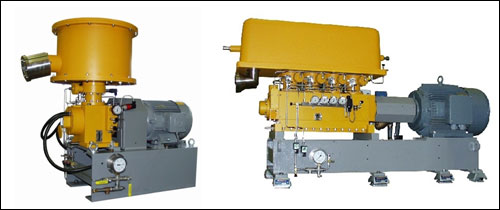

Криорефрижераторы Стирлинга

   Существуют три основных типа компоновки криорефрижераторов на базе цикла Стирлинга, которые применяются в высокопроизводительных системах охлаждения с замкнутым циклом:

   • Система с реконденсацией циркулирующего криоагента. Позволяет достичь температурного уровня 65 К при использовании в качестве криоагента жидкого азота, или 26 К при использовании неона. Принцип действия состоит в повторном ожижении паров циркулирующего криоагента, часть которого испаряется при отборе тепла от охлаждаемого объекта. Наилучшим образом подходит для использования в больших заливных системах. Холодопроизводительность до 8000 Вт при 77 К (N2) или 1120 Вт при 36 К (Ne).

   • Рециркуляционная система с постоянным потоком жидкого криоагента. Позволяет достичь температурного уровня 65 К. Обычно в качестве криоагента в замкнутом цикле используется жидкий азот. Холодопроизводительность до 7400 Вт при 77 К. Походит для использования в проточных системах охлаждения жидким криоагентом.

   • Рециркуляционная газовая система охлаждения. Двухступенчатая система позволяет одновременно достигать температур 20 и 80 К на разных ступенях. В качестве криоагента используется сжатый газообразный гелий. Холодопроизводительность до 200 Вт при 20 К и 1600 при 80 К. Одноступенчатая система позволяет достигать холодопроизводительности до 4000 Вт при 80 К. Подходит для систем термоциклирования и приложений, где нужна максимальная гибкость компоновки системы охлаждения.

top

Система с реконденсацией циркулирующего криоагента

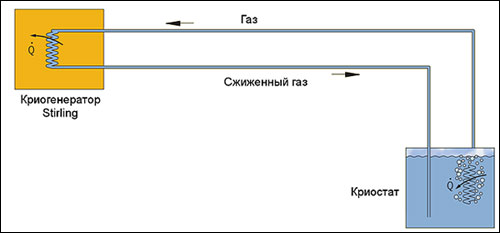

	Система с реконденсацией циркулирующего криоагента

Принцип действия реконденсационного криорефрижератора на базе цикла Стирлинга состоит в повторном ожижении паров циркулирующего криоагента (азота или неона), часть которого испаряется при отборе тепла от охлаждаемого объекта.

Наилучшим образом подходит для использования в традиционных заливных системах, в том числе большого объема.

Испаряющийся в криостате криоагент (азот или неон) под действием естественной конвекции по криогенному трубопроводу с вакуумной изоляцией попадает в криорефрижератор, где он реконденсируется до жидкого состояния и под действием силы тяжести стекает по другому трубопроводу обратно в заливной криостат.

Конструкция такой системы должна обеспечивать беспрепятственное движение испаряющегося криоагента в сторону рефрижератора и и его жидкой фракции обратно. Конфигурация криостата должна позволять жидкому криоагенту попадать к охлаждаемому объекту. Кроме того, должен обеспечиваться отвод кипящего криоагента от объекта с целью предотвращения возникновения теплых зон и, соответственно, снижения эффективности охлаждения. Для достижения температур ниже 77 К, давление над жидкой фазой криоагента удерживается ниже атмосферного — до 0,2 атм для 65 К. При использовании в качестве криоагента неона — до 0,5 атм для 26 К.

	Система с реконденсацией циркулирующего криоагента

Температура криоголовки криорефрижератора автоматически постоянно контролируется. Если температура снижается, то снижается и производительность рефрижератора, и, наоборот. Это компенсирует возможные флуктуации тепловой нагрузки в криостате.

В криоголовку встроен небольшой нагреватель для предотвращения выпадения твердой фазы в конденсируемом криоагенте — он должен быть только в жидком состоянии. Управление системой — полностью автоматическое и не требует вмешательства оператора.


Технические характеристики
Система с реконденсацией циркулирующего криоагента (азот)
Модель Холодопроизводительность, Вт Поток криоагента, л/мин. Потребляемая мощность, кВт Охлаждающая вода (15 С), л/мин.
 при 65 К при 77 К при 65 К при 77 К
LPC-1 RL 700 1000 - 12 11  13
LPC-2 RL 1400 2000 - 24 22  25
LPC-4 RL                   2800 4000 - 48 44  50
LPC-8 RL 5600 8000 - 96 88  100


Система с реконденсацией циркулирующего криоагента (неон)
Модель Холодопроизводительность, Вт Поток криоагента, л/мин. Потребляемая мощность, кВт Охлаждающая вода (15 С), л/мин.
 при 26 К при 36 К
LPC-1T RL 105 140 - 11  13
LPC-2T RL 210 280 - 22  25
LPC-4T RL                  420 560 - 45  50
LPC-8T RL 820 1120 - 90  100

top

РЕЦИРКУЛЯЦИОННАЯ СИСТЕМА С ПОСТОЯННЫМ ППОТОКОМ ЖИДКОГО КРИОАГЕНТА

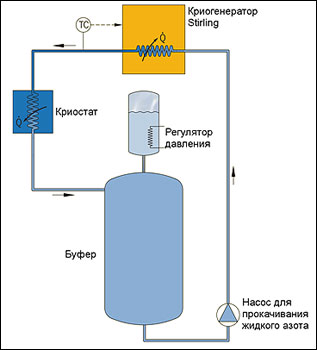

Рециркуляционная система с постоянным потоком жидкого криоагента

Данная система отбирает тепло от охлаждаемого объекта и переносит его с помощью жидкого криоагента — жидкого азота, циркулирующего в замкнутом цикле. Система включает в себя криогенератор Stirling и насос для прокачивания криоагента по контуру. Данная система особенно эффективна в приложениях, где криогенератор не может быть установлен в непосредственной близости от криостата с охлаждаемым объектом или если эффективности установки с естественной рециркуляцией криоагента (реконденсационного криорефрижератора) недостаточно.

Жидкий азот охлаждается на 10-15 К ниже температуры точки кипения, поэтому теплообмен с охлаждаемым объектом приводит только к повышению температуры жидкости без возникновения кипения и газовых пузырей. Это позволяет быть уверенным, что криостат заполнен только жидкостью и обеспечивает оптимальный теплообмен.

Нагретый жидкий азот после криостата поступает в буферный объем, который работает как тепловой ресивер. После этого нагретый, например, до 69 К жидкий азот поступает в криогенератор Stirling, где снова охлаждается до 65 К. Небольшой регулируемый нагреватель в криоголовке генератора предотвращает появление льда. Переохлажденная жидкость возвращается обратно в криостат.

Второй объем присоединяется параллельно буферу и включает нагреватель для регулирования давления в контуре. Давление может быть установлено на уровне 1-5 бар в случае превышения значения равновесного давления при температуре, установившейся на выходе из криостата, что обеспечивает отсутствие кипения и газовых пузырей в криоагенте. Кроме того, этот объем работает как дополнительная камера для компенсации колебаний плотности криоагента при изменении температуры, например, в случае нагрева криостата.

Температура жидкого криоагента непрерывно автоматически контролируется. Если температура снижается, то снижается и производительность рефрижератора, и, наоборот. Это компенсирует возможные флуктуации тепловой нагрузки в криостате и поддерживается необходимая температура жидкого азота.

Данная система может быть укомплектована оборудованием и контроллером для обеспечения полностью автоматической работы во всем диапазоне температур — от окружающей среды до переохлажденного азота. Обеспечивается автоматическое управление всем циклом процесса — от начального захолаживания до отогрева, с учетом того, что в контуре может находится как жидкий, так и испарившийся азот.

Управление системой полностью автоматическое и не требует вмешательства оператора. Ручное управление некоторыми клапанами может потребоваться только при изменении режима работы.

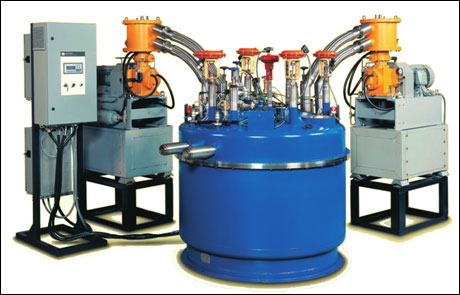

Рециркуляционная система с постоянным потоком жидкого криоагента

  Технические характеристики
Рециркуляционная система с постоянным потоком жидкого криоагента
Модель Холодопроизводительность, Вт Поток криоагента, л/мин. Потребляемая мощность, кВт Охлаждающая вода (15 С), л/мин.
 при 65 К при 77 К при 65 К при 77 К
LPC-1 FF 500 750 10 13 12  13
LPC-2 FF 1100 1700 20 26 24  25
LPC-4 FF 2400 3600 50 53 49  50
LPC-8 FF 5000 7400 100 106 98  100


top

РЕЦИРКУЛЯЦИОННАЯ ГАЗОВАЯ СИСТЕМА ОХЛАЖДЕНИЯ

В данной системе в качестве криоагента используется газообразный гелий под давлением, что позволяет сделать систему более простой и гибкой для пользовательских задач.

Данная система допускает одно- и двухступенчатую компоновки, что позволяет достигать температурного уровня 20 и 80 К одновременно на двух контурах или только до 80 К на одном. Каждый контур содержит спиральный теплообменник и насос для обеспечения циркуляции газообразного гелия. Каждый контур имеет по две гибких трансферных линии (трубопровода) с вакуумной изоляцией — для прямого и обратного потока гелия к охлаждаемому объекту и обратно. Это добавляет дополнительную гибкость системе, поскольку позволяет размещать криогенератор на расстоянии до 10 м от криостата без существенных потерь производительности. В случае двухступенчатой компоновки контур на уровень 80 К может быть использован как тепловой щит для уровня 20 К для достижения последним максимальной холодопроизводительности — как в области охлаждаемого объекта, так и в трансферных линиях.

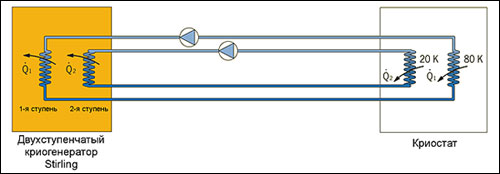

	Рециркуляционная газовая система охлаждения. Двухступенчатый криогенератор

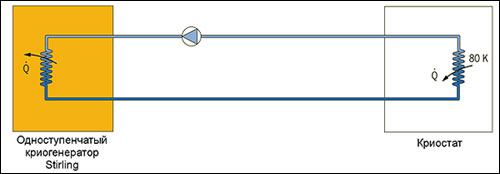

	Рециркуляционная газовая система охлаждения. одноступенчатый криогенератор

Управление рециркуляционной газовой системы охлаждения полностью автоматическое. Система достигает необходимого температурного уровня и, при необходимости, может быть дополнена контроллером для фиксации и удержания нужной пользователю температуры.

В отличии от жидкостных систем газовая система охлаждения может многократно нагреваться и захолаживаться без дополнительных процедур, что позволяет ее успешно использовать в термоциклических приложениях, где температурные уровни меняются достаточно быстро, и использование, таким образом, жидкостных систем неоптимально.

Технические характеристики

Рециркуляционная двухступенчата газовая система охлаждения
Модель Холодопроизводительность, Вт Поток газообразного гелия при 20 бар, л/мин. Потребляемая мощность, кВт Охлаждающая вода (15 С), л/мин.
20 K/80 K 30 K/80 K
GPC-1D 50/400 90/400 13 13 13
GPC-2D 100/800 180/800 25 22 25
GPC-4D 200/1600  360/1600 50 45 50


Рециркуляционная одноступенчатая газовая система охлаждения
Модель Холодопроизводительность, Вт (при 80 К) Поток газообразного гелия при 20 бар, л/мин. Потребляемая мощность, кВт Охлаждающая вода (15 С), л/мин.
GPC-1S 1000 13 11 13
GPC-2S 2000 25 22 25
GPC-4S 4000 50 45 50


Графики зависимости холодопроизводительности систем GPC от температуры

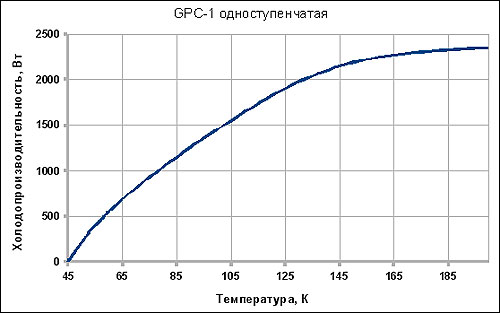

График зависимости холодопроизводительности систем GPC от температуры.GPC-1 одноступенчатая

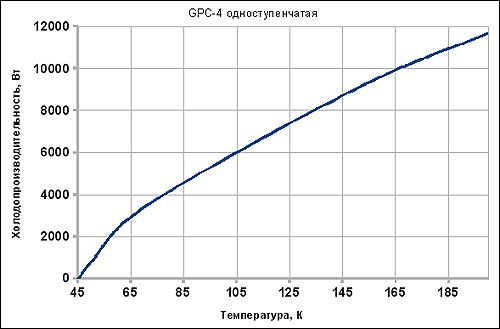

График зависимости холодопроизводительности систем GPC от температуры. GPC-4 одноступенчатая
