Во многих производственных и лабораторных процессах требуется быстрый, точный и надёжный метод для проверки оборудования на наличие течи. Такой метод может быть осуществлён при помощи приборов компании Аликат, а именно расходомеров потока газа серии М и контроллеров управления давлением серии РС3.

Рабочие диапазоны для расходомера и контроллера выбираются с учётом ожидаемой течи и давления, при котором проверяемое оборудование должно функционировать. Расходомеры потока газа серии М компании ой измерений 0-0,5 стд. см³/мин могут мерить микро потоки в рабочем диапазоне: 1-100% от шкалы (т.е. расходомер может измерить поток от 0,005 до 0,5 стд. см³/мин ).

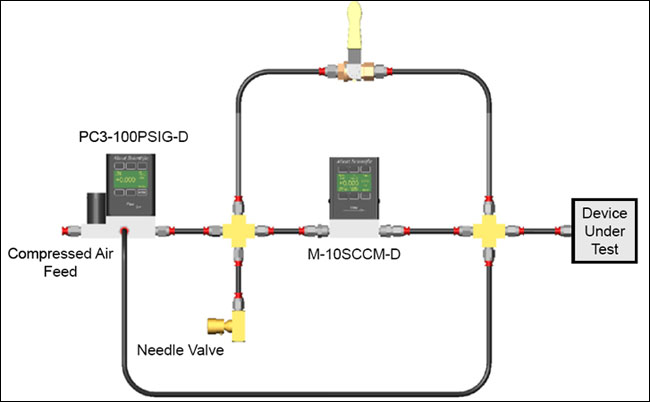

В системе, показанной на диаграмме, давление при входе в тестируемое оборудование контролируется контроллером давления. Сжатый воздух подаётся на вход контроллера давления. Постоянный поток газа через игольчатый натекатель позволяет контроллеру удерживать давление в тестируемом оборудовании с большой точностью. Любой поток газа через расходомер, после закрытия байпасного клапана, может быть объяснён либо как течь в оборудовании, либо как охлаждение газа в испытываемом объёме. При постоянной температуре испытываемого объёма, поток, измеряемый расходомером, равен величине течи в тестируемом оборудовании. Уменьшение мёртвого объёма между расходомером и тестируемом оборудовании уменьшит эффект изменения температуры, и ускорит процесс проверки.



Заметка:* Использование данного метода может быть затруднительным при тестировании больших объёмов, для которых допустимые величины течи близки к нулю, так как малые изменения температуры газа в больших объёмах могут создавать потоки, превышающие по величине допустимые величины течи.
