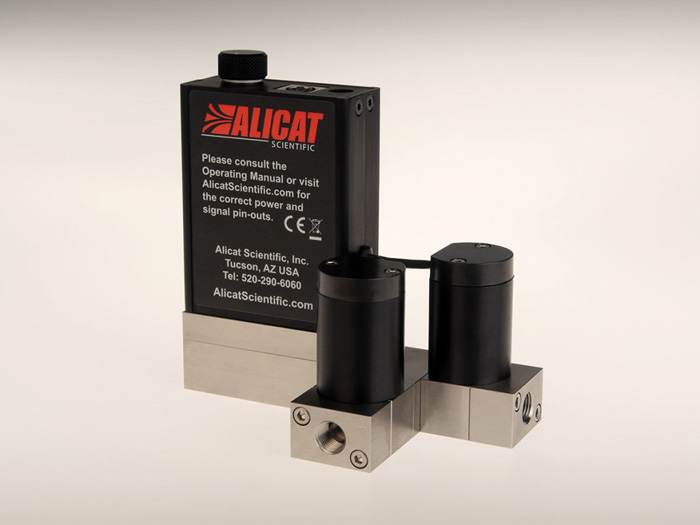

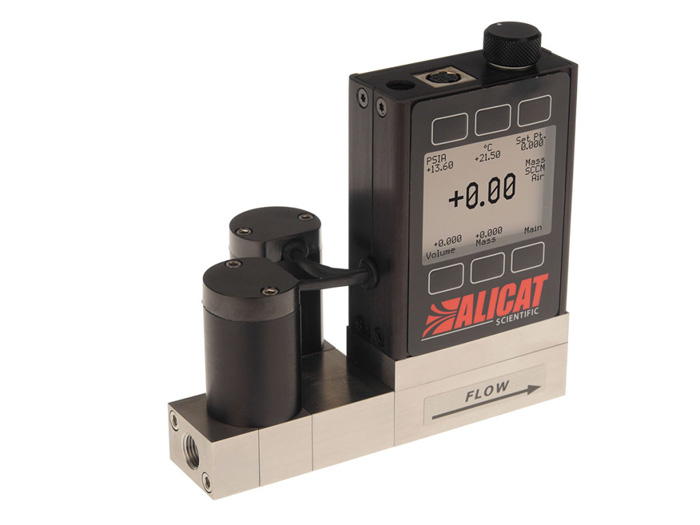

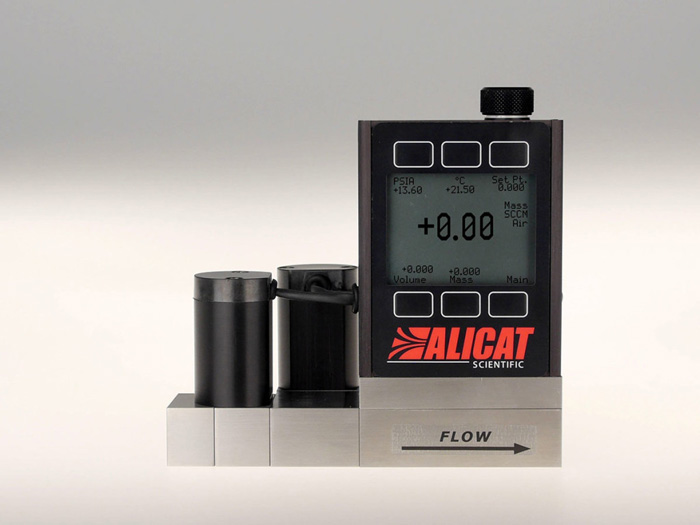

Двунаправленный контроллер потока газа (серия MCD) компании ALICAT SCIENTIFIC.

Двунаправленный контроллер потока газа (серия MCD) компании ALICAT SCIENTIFIC.

Не имеющее аналогов устройство для управления расходом.

Компания Alicat Scientific с гордостью представляет первый в мире двунаправленный контроллер потока газа.

Управление потоком вашего технологического процесса осуществляется в одном направлении, и затем выполняется переключение направления.

Устройство может также регулировать расход в закрытой системе, а затем выпускать газ, устраняя необходимость в установке дополнительных спускных клапанов.

Смотрите видео об устройствах серии MCD.

Самый универсальный контроллер потока газа в мире.

Измеряет массовый расход и объемный расход в обоих направлениях, а также абсолютное давление и температуру.

Регулирует массовый либо объемный расход потока от источника под давлением либо от вакуума.

Регулирует абсолютное давление либо противодавление рабочей среды.

Регулирует абсолютное давление в закрытой системе с автоматическим удалением газов.

Предустановленные калибровки расходомеров и контроллеров


Посмотреть подробное техническое описание двунаправленного
контроллера потока газа



  • Краткая спецификация
    контроллеров
  • Преимущества
    контроллеров
  • Функциональные свойства
    и опции контроллеров
  • Комплект
    контроллеров
  • Галерея
    контроллеров

Доступные диапазоны: от -0.5 - +0.5 ст.см3/мин до -3000 - +3000 ст.л./мин (отношение верхнего предела измерения к нижнему 200:1)

Точность и повторяемость: +/- (0.8% от показания + 0.2% от полной шкалы положительных и отрицательных значений)

Время отклика на регулирующее воздействие: менее 100 мс

Максимальное давление на входе: манометрическое давление 145 фунт-сила/дюйм2 (MCD и MCDS) либо 50 фунт-сила/дюйм2 (MCDW)

Дисплей: цифровой монохромный ЖКД 2.1 с сенсорной панелью.

Контроллеры потока газа компании Alicat отвечают следующим проектным условиям:

Простота

Контроллер потока газа серии MCD отличается простотой в использовании. При помощи локального дисплея оператор может изменять конфигурацию устройства без необходимости в подключении к компьютеру, сложном программном обеспечении и скриптах.

Точность контроллера потока газа

Точность контроллеров потока газа серии MCD производства компании Alicat составляет +/-(0.8% от показания + 0.2% от полной шкалы)

Повторяемость контроллера потока газа

В контроллерах потока газа Alicat применяется запатентованная технология, благодаря которой конструкция устройств включает очень ограниченное количество подвижных частей. Все внутренние элементы регуляторов расхода газа (РРГ) зафиксированы в одном положении. Данное конструктивное решение гарантирует минимальное изменение физических свойств поверхностей, соприкасающихся с рабочей средой. Небольшое изменение физических свойств означает высокую устойчивость и повторяемость. Повторяемость контроллеров потока газа Alicat серии MCD составляет +/-0.2% от полной шкалы.

Сокращение эксплуатационных расходов

Контроллеры потока газа серии MCD, производимые компанией Alicat, отличаются низким потреблением энергии, и благодаря этому сокращаются эксплуатационные расходы. Также у контроллеров потока газа ниже перепад давления, в сравнении с другими регуляторами расхода газа. Сниженный перепад давления означает, что меньшее количество технологических газов проходит через РРГ и, следовательно, больший объем среды задействован непосредственно в технологическом процессе. Контроллеры потока газа серии MCD в дополнение к массовому расходу также измеряют давление, температуру и объемный расход, благодаря чему вы можете отказаться от покупки и установки дополнительного контрольно-измерительного оборудования.

Время отклика на регулирующее воздействие

Контроллер потока газа производства компании Alicat серии MCD характеризуется скоростью измерения менее 10 мс и временем отклика на регулирующее воздействие 100 мс, благодаря чему РРГ нашего производства по быстродействию занимают лидирующие позиции среди представленных на рынке устройств. Смотреть видео, где вы можете наблюдать реакцию устройства компании Alicat на изменение уставки.

Универсальность

Диапазон измерения контроллеров потока газа серии MCD варьируется от 0.5 ст.см3/мин до 3000 ст.л./мин. РРГ оснащены аналоговыми выходами и входами. Добавление к РРГ сумматора позволяет пользователям получать данные об общем объеме среды, прошедшей через устройства и, следовательно, осуществлять контроль за потреблением и возникновением утечек. Приборы могут также применяться в случаях, когда регулирование расхода в вакууме является необходимым требованием.

Надежность

Контроллеры потока газа, производимые компанией Alicat, находят применение по всему миру в таких областях, как фармацевтическая промышленность и производство полупроводников, испытание топливных элементов, покраска автомобилей, а также в оборудовании, предназначенном для контроля над выбросами в окружающую среду. В контроллере потока газа производства компании Alicat Scientific предустановлены контролепригодные согласно стандартам Национального института стандартов и технологий (США) калибровки.


Стандартные свойства

■ Цифровой дисплей с полным набором функций.

■ Работа с низким перепадом давления.

■ Нет времени подготовки устройства к работе.

■ Уплотнения из материала Viton (эластомера).

■ 8-контактный электронный соединитель mini-DIN.

■ Стандартный цилиндрический разъем питания.

■ Цифровые вход и выход RS-232 (многоточечное подключение).

■ Аналоговые вход и выход, предоставляемые на выбор: 0-5В постоянного тока, 0-10 В постоянного тока, 1-5 В постоянного тока либо 4-20 мА.

■ Возможность настройки ПИД-регулятора, управляющего работой клапана.

■ 30 предустановленных калибровок газов.

■ Отношение верхнего предела измерения к нижнему 200:1.

■Технологические соединения NPT.

■ Гарантия на весь срок службы.

Опции

■ Сумматор потока.

■ 6-контактный промышленный штекерный разъем, 9-контактный разъем D-sub либо 15-контактный разъем D-sub.

■ Цифровой выход ProfiBUS.

■ Цифровой выход Modbus.

■ Цифровой выход RS-485.

■ Второй аналоговый выход.

■ Дисплей с дистанционной панелью управления.

■ Уплотнения из материала EPDM.

■ Расходомерная трубка, соответствующая стандартам Nessi.

■ Очищение кислорода.

■ Технологические соединения SAE.

■ Привариваемые фитинги VCR либо VCO.

■ Аварийные сигналы потока 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока либо сигнал с выхода с открытым стоком (высокий либо низкий).

■ Дополнительные точки калибровки.

■ Газовые смеси, включающие до 4 составляющих, подготавливаемые по запросу клиента.

■ Клапаны из нержавеющей стали.

■ Управление при помощи встроенного потенциометра.

Комплект оборудования, находящийся в коробке при продаже устройства:

– Двунаправленный контроллер потока газа серии MCD.

– Сертификат, подтверждающий контролепригодность устройства согласно стандартам Национального института стандартов и технологий (США).

– Руководство по эксплуатации к контроллеру потока газа компании Alicat.

Аксессуары, поставляемые по отдельному заказу:

– кабели с 8-контактным концевым разъемом mini-DIN серии DC.

– Кабель-переходник с 8-контактным концевым разъемом mini-DIN и 9-контактным концевым разъемом последовательного порта (номер детали MD8DB9).

– Коммутационный бокс «Multi-drop box» (BB9).

– Программное обеспечение Flow Vision SC™.

– Программное обеспечение для работы с газовыми смесями Flow Vision MX™.

– Универсальный источник питания PVPS24U.

– Аккумуляторная батарея.

– Промышленный ящик для переноски прибора.

– Фитинги.

– Встраиваемые фильтры.

– Локальный модуль для управления уставкой "Local SetPoint Module (LSPM)".


Двунаправленный контроллер потока газа (серия MCD) компании ALICAT SCIENTIFIC.

Двунаправленный контроллер потока газа (серия MCD) компании ALICAT SCIENTIFIC.

Двунаправленный контроллер потока газа (серия MCD) компании ALICAT SCIENTIFIC.

 Применение расходомеров и контроллеров потока газа, жидкости компании ALICAT SCIENTIFIC:

1. Надёжная поставка воздуха для автоматических систем покраски.
2. Контроль расхода газа для напыляющей плазменной установки.
3. TIG (сварка вольфрамовым электродом в инертном газе).
4. Быстрая проверка оборудования на наличие течи.
