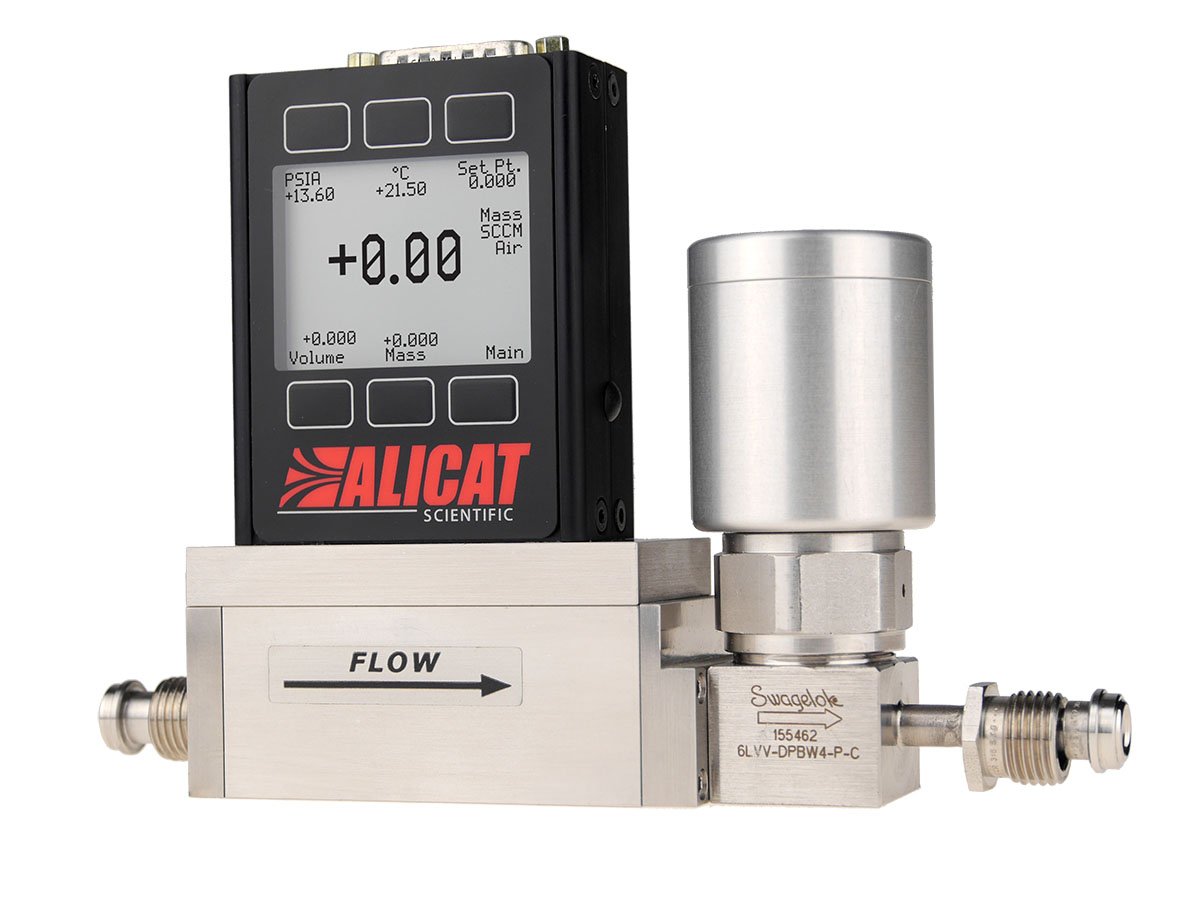

Контроллер потока газа для вакуума компании ALICAT SCIENTIFIC.

Контроллер потока газа для вакуумаКонтроллер потока газа разработан специально для вакуумных систем.

Цифровые контроллеры потока газа для высокого вакуума серии MCE, изготавливаемые компанией Alicat Scientific, выполняют точное измерение массового расхода, объемного расхода и давления технологических газов.

На выходе из устройства в расходомерных трубках установлены быстродействующие пропорционально регулирующие клапаны, соответствующие требованиям международных стандартов SEMI.

Встроенный пневматический отсечной клапан предназначен для отсечки среды (герметичность 1x10-9 атм x ст.см3/сек (He)) с целью предотвращения загрязнения в случае, когда значение уставки равняется 0.

В контроллерах потока газа серии MCV производства компании Alicat применяется запатентованная, внутренне сбалансированная, технология измерения перепада давления ламинарного потока, позволяющая вычислять значения расхода, линейно зависимые от перепада давления, в очень широком диапазоне. Прибор отображает значения объемного и массового расхода, скорректированные с учетом изменений давления и температуры газа, также учитывающие заданные пользователем нормальные температуру и давление. Все контроллеры потока газа комплектуются контролепригодными согласно стандартам Национального института стандартов и технологий (США) тарировочными картами.



Посмотреть подробное техническое описание контроллеров потока газа
для вакуума серии MCV



  • Описание контроллеров
  • Преимущества контроллеров
  • Характеристики контроллеров

Контроллеры потока газа серии MCV производства Alicat были спроектированы как высокоэффективные устройства, отвечающие требованиям вакуумных приложений.

Все контроллеры потока газа производства Alicat хорошо подходят для вакуумных систем, однако контроллеры серии MCV обладают дополнительной характеристикой:
- все регуляторы расхода газа данной серии оборудованы отсечным клапаном, предотвращающим попадание газа из выходящего потока в вакуумную камеру в случае, когда движение потока остановлено системой либо пользователем.

Контроллеры потока газа производства Alicat были спроектированы в соответствии со следующими техническими условиями:

Простота

Контроллер потока газа серии MCV для вакуумных систем является очень простым в использовании устройством. При помощи локального дисплея пользователи могут изменять конфигурацию устройства без необходимости в использовании ПК, сложного программного обеспечения и скриптов.

Точность

Контроллеры потока газа серии MCV для вакуумных с систем, производимые компанией Alicat, доступны для заказа с точностью до +/-(0.4% от показания + 0.2% от полной шкалы), с высокоточной калибровкой. Стандартная точность калибрования +/-(0.8% от показания + 0.2% от полной шкалы).

Повторяемость

Благодаря использованию запатентованной технологии конструкция контроллеров потока газа, изготавливаемых компанией Alicat, включает очень ограниченное количество подвижных частей. Все внутренние элементы зафиксированы в одном положении, благодаря чему наблюдаются незначительные изменения физических свойств внутренних компонентов приборов. Благодаря тому, что изменения физических свойств канала, через который проходит поток, незначительны, гарантируются высокая устойчивость и повторяемость устройств. Повторяемость контроллеров потока газа для вакуумных систем серии MCV, производимых компанией Alicat, равняется +/-0.2% от полной шкалы.

Сокращение эксплуатационных расходов

Устройства серии MCV характеризуются широким диапазоном измерения (отношение верхнего предела измерения к нижнему 200:1), благодаря чему пользователь может отказаться от установки дополнительных 2-х или 3-х контроллеров потока газа. Контроллеры потока газа серии MCV, производимые компанией Alicat, отличаются очень низким потреблением электроэнергии, менее 1/3 ампера, таким образом, обеспечивая сокращение эксплуатационных расходов.

Скорость реакции на управляющее воздействие

Контроллер потока газа для вакуумных систем серии MCV, производимый компанией Alicat, характеризуется временем отклика менее 10 мс и скоростью реакции на управляющее воздействие 50 мс, благодаря чему на сегодняшний момент устройство является одним из самых быстрых регуляторов расхода газа с естественной реакцией (из представленных на рынке аналогичных приборов).

Универсальность

Контроллер потока газа для вакуумных систем серии MCV измеряет давление, температуру и объемный расход в дополнение к массовому расходу, что позволяет отказаться от покупки и установки дополнительных инструментов измерения и регулирования параметров потока газа. Контроллеры MCV доступны для заказа с диапазоном от 0,5 ст.см3/мин до 20 ст.л./мин. Регуляторы расхода газа для вакуума оснащены несколькими аналоговыми выходами и входами. Добавление к РРГ сумматора позволяет пользователям получать данные об общем объеме среды, прошедшей через устройства и, следовательно, осуществлять контроль за потреблением и возникновением утечек.

Надежность

Контроллеры потока газа производства компании Alicat находят применение во всем мире в таких сферах, как фармацевтическая промышленность и производство полупроводников, испытание топливных элементов, при покраске автомобилей, а также в оборудовании, предназначенном для контроля за выбросами в окружающую среду. В контроллерах потока газа для вакуума, производимых компанией Alicat Scientific, предустановлены контролепригодные согласно стандартам Национального института стандартов и технологий (США) калибровки.


Стандартные функциональные свойства

■ Цифровой дисплей с полным набором функций.

■ Измерение нескольких параметров: массовый расход, объемный расход, температура и давление.

■ Встроенный отсечной клапан.

■ Работа с низким перепадом давления.

■ Нет времени подготовки прибора к работе.

■ 8-контактный электронный соединитель mini din.

■ Стандартный цилиндрический разъем питания.

■ Цифровой выход RS-232 (многоточечное подключение).

■ Цифровой вход RS-232 (многоточечное подключение).

■ Аналоговый выход, предоставляемый на выбор: 0-5В постоянного тока, 0-10 В постоянного тока, 1-5 В постоянного тока.

■ Аналоговый вход, предоставляемый на выбор: 0-5 В постоянного тока, 0-10 В постоянного тока, 1-5 В постоянного тока, 4-20 мА.

■ Возможность настройки ПИД-регулятора, управляющего работой клапана.

■ 30 предустановленных калибровок, среди которых оператор может выбрать нужный газ.

■ Отношение верхнего предела измерения к нижнему 200:1.

■ Технологические соединения NPT.

■ Для заказа доступны устройства с диапазонами измерения от 0,5 см3/мин до 3000 ст.л./мин.

■ Гарантия на весь срок службы.

Дополнительные функциональные возможности и оборудование

■ Высокоточная калибровка.

■ Сумматор потока.

■ 6-контактный промышленный штекерный разъем, разъем DB9 либо DB15.

■ Цифровой интерфейс ProfiBUS.

■ Цифровой интерфейс Modbus.

■ Цифровой интерфейс RS-485.

■ Аналоговый выход 4-20 мА.

■ Второй аналоговый выход.

■ Цветной TFT-дисплей (дисплей на тонкопленочных транзисторах) с подсветкой.

■ Дисплей с дистанционной панелью управления.

■ Цветной TFT-дисплей (дисплей на тонкопленочных транзисторах), оснащенный дистанционной панелью управления и подсветкой.

■ Акриловое диэлектрическое конформное покрытие, выполненное в соответствии с военными техническими условиями.

■ Уплотнения из материала EPDM.

■ Расходомерная трубка, соответствующая стандартам Nessi.

■ Очищение кислорода.

■ Дистанционный электронный блок для среды с высокой температурой.

■ Технологические соединения SAE.

■ Привариваемые фитинги VCR, VCO.

■ Аварийные сигналы потока 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока либо сигнал с выхода с открытым стоком (высокий либо низкий).

■ Двунаправленный поток.

■ Дополнительные точки калибровки.

■ Газовые смеси, включающие до 4 составляющих, подготавливаемые по запросу клиента.

■ Диапазон измерения массового расхода, определяемый клиентом.

■ Клапаны из нержавеющей стали.

■ Клапаны для высокого расхода, для низкого перепада давления.

■ Управление при помощи встроенного потенциометра.

 Применение расходомеров и контроллеров потока газа, жидкости компании ALICAT SCIENTIFIC:

1. Надёжная поставка воздуха для автоматических систем покраски.
2. Контроль расхода газа для напыляющей плазменной установки.
3. TIG (сварка вольфрамовым электродом в инертном газе).
4. Быстрая проверка оборудования на наличие течи.
