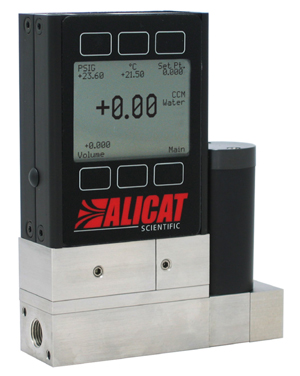

Подробное техническое описание контроллеров потока жидкости серии LC
Описание серии
Цифровые расходомеры потока жидкости серии L, производимые компанией Alicat Scientific, выполняют точное и оперативное измерение объемного расхода и температуры технологических жидкостей. Опционально прибор может быть также укомплектован датчиком давления. Контроллеры потока жидкости серии LC, изготавливаемые компанией Alicat, осуществляют точное управление объемным расходом посредством быстродействующих пропорционально регулирующих клапанов, производимых в соответствии с техническими условиями заказчика.
В расходомерах и контроллерах потока жидкости серий L и LC применяется запатентованная, внутренне сбалансированная, технология измерения перепада давления ламинарного потока, позволяющая вычислять значения расхода, линейно зависимые от перепада давления, в широком диапазоне. Все расходомеры и контроллеры потока жидкости комплектуются контролепригодными согласно стандартам Национального института стандартов и технологий (США) тарировочными картами.
Благодаря отсутствию внутренних подвижных частей и нагревательных элементов устройства серий L и LC характеризуются высокой эффективностью использования электрической энергии, ударостойкостью и отсутствием восприимчивости к изменению пространственного положения. В отношении каждого расходомера и контроллера потока жидкости компания реализует программу многосторонней технической поддержки, включая бесплатную техническую поддержку по телефону, оперативное проведение повторной калибровки и гарантию на весь срок службы.
Расходомеры и контроллеры потока жидкости серий L и LC производства компании Alicat оснащены выпускными отверстиями и большими встроенными дисплеями с сенсорными панелями.
Используя сенсорную панель, оператор может регулировать уставку, а также изменять настройки ПИД-регулятора, управляющего работой клапана. Устройства серий L и LC оснащены как аналоговым, так и цифровым (RS-232) интерфейсами. Помимо этого, возможны другие модификации приборов, включая устройства с сертификацией согласно стандартам ATEX/CSA (класс 1, Div 2) для применения в опасной окружающей среде, а также расходомеры с питанием от аккумуляторной батареи (серия LB).
Применение
Цифровые расходомеры и контроллеры потока газа серий L и LC, изготавливаемые компанией Alicat Scientific, находят применение во множестве отраслей - от производственных процессов и анализа пищи до аналитических исследований и метрологии. Благодаря отличным техническим характеристикам (возможность одновременного измерения сразу нескольких величин, отношение верхнего предела измерения к нижнему 50:1) расходомер либо контроллер серии L/LC могут заменить собой несколько специализированных устройств. Прекрасные рабочие характеристики прибора (точность 2%, повторяемость 0.2% от полной шкалы и время отклика элемента управления <100 мс) обеспечивают максимальную эффективность приложений, связанных с управлением потоками жидкости.
Диапазон измерений расходомеров серии L варьируется от 0-0.5 см3/мин до 0-10 л/мин. Диапазон измерений контроллеров серии LC варьируется от 0-0.5 см3/мин до 0-5 л/мин.
Технические характеристики контроллеров потока воды Alicat серий LC и LCR
Диапазон измерений: от 0 - 0.5 см3/мин (нижняя граница измерения) до 0-5 л/мин (верхняя граница измерения)
Контроллеры потока воды серий LC и LCR производства компании Alicat отображают показания измерений расхода воды и температуры воды. В качестве опции может быть установлен датчик давления.
Стандартные технические характеристики (для того чтобы получить информацию о возможных модификациях прибора, свяжитесь с компанией АКТАН ВАКУУМ).
Рабочие характеристики |
Контроллеры LC |
Контроллеры LCR |
| Диапазон измерений |
от 5 см3/мин до 500 см3/мин |
от 1 л/мин до 5 л/мин |
| Точность измерения по завершении тарирования |
± 2% от полной шкалы |
| Повторяемость |
± 2% от полной шкалы |
| Смещение начальной и конечной точки характеристики |
0.02% от полной шкалы / по Цельсию / атм |
| Рабочий диапазон / Отношение верхнего предела измерения к нижнему |
от 2% до 100% от полной шкалы / 50:1 (отношение верхнего предела измерения к нижнему) |
| Верхний предел регулирования расхода |
102.4% от полной шкалы регулирования |
| Типовое время отклика |
100 мс (настраиваемая величина) |
| Время готовности к работе |
< 1 секунды |
Эксплуатационные условия |
Контроллеры LC |
Контроллеры LCR |
| Рабочая температура |
от +10 до +50 º по Цельсию |
| Максимальное давление |
манометрическое давление 150 фунт-сила/дюйм2 |
| Чувствительность к положению при монтаже |
нет |
Корпус клапана необходимо установить в вертикальном неперевернутом положении |
| Тип клапана |
нормально закрытый |
| Степень защиты от воздействия окружающей среды |
IP40 |
| Материалы, контактирующие с измеряемой средой |
LC, LCR: нержавеющая сталь 430FR, нержавеющая сталь 302 & 303, нержавеющая сталь 316L, Viton® (эластомер), FFKM (перфтор-каучук).
В контроллерах LCR дополнительно используются: нержавеющая сталь 416, Delrin®.
Если в вашем приложении требуется использование других материалов, пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ. |
Передача данных / Источник питания |
Контроллеры LC |
Контроллеры LCR |
| Монохромный ЖКД либо цветной ЖКД на тонкопленочных транзисторах со встроенной сенсорной панелью |
Одновременно отображает значения расхода и температуры (опционально возможна установка датчика давления) |
| Цифровой выходной сигнал (возможные варианты)1 |
последовательный интерфейс RS-232 / последовательный интерфейс RS-485 / PROFIBUS3 |
| Аналоговый выходной сигнал (возможные варианты)2 |
0-5 В постоянного тока / 1-5 В постоянного тока / 0-10 В постоянного тока / 4-20 мА |
| Второй аналоговый выходной сигнал, поставляемый по отдельному заказу2 |
0-5 В постоянного тока / 1-5 В постоянного тока / 0-10 В постоянного тока / 4-20 мА |
| Варианты электрического соединения |
8-контактный разъем Mini-DIN / 9-контактный разъем D-sub (DB9) / 15-контактный разъем D-sub (DB15) / 6-контактный электрический разъем |
| Напряжение источника питания |
12-30 В постоянного тока (15-30 В постоянного тока для выходов 4-20 мА) |
24-30 В постоянного тока |
| Ток источника питания |
0.250 А |
0.750 А |
1 Цифровой выходной сигнал передает информацию о массовом расходе, объемном расходе, давлении и температуре.
2 Аналоговый выходной сигнал и второй аналоговый выходной сигнал, поставляемый по отдельному заказу, передают информацию о Вашем выборе массового расхода, объемного расхода, давления либо температуры.
3 В системе PROFIBUS не доступен аналоговый сигнал. Устройства PROFIBUS не оборудованы дисплеем. См. технические характеристики PROFIBUS для того, чтобы получить информацию о напряжении и силе тока источника питания для PROFIBUS |
Технические характеристики, соответствующие различным диапазонам
Предельные показания шкалы |
Перепад давления1, соответствующий предельному показанию шкалы контроллера потока воды(фунт-сила/дюйм2) |
Размеры прибора |
Технологические соединения2 |
Контроллеры LC |
| от 5 см3/мин до 50 см3/мин |
5.0 |
4.6’’ В x 3.6’’ Ш x 1.1’’ Г |
внутренняя резьба 1/8” NPT |
| 100 см3/мин |
5.0 |
| от 200 см3/мин до 500 см3/мин |
7.5 |
Контроллеры LCR |
| 1 л/мин |
4.0 |
5.7’’ В x 7.7’’ Ш x 2.3’’ Г |
внутренняя резьба 1/4”NPT |
| 2 л/мин |
4.0 |
| 5 л/мин |
10.0 |
| 1. Доступны версии для приложений с низким перепадом давления (Пожалуйста, свяжитесь с компанией АКТАН ВАКУУМ).
2. Совместимы с фитингами с торцевым уплотнением, вставляемыми нажатием соединениями, а также обжимными фитингами и трубными переходниками производства компаний Beswick®, Swagelok® , Parker®. По запросу поставляются соединения VCR и SAE
|
|
Применение расходомеров и контроллеров потока газа, жидкости компании ALICAT SCIENTIFIC:
1. Надёжная поставка воздуха для автоматических систем покраски.
2. Контроль расхода газа для напыляющей плазменной установки.
3. TIG (сварка вольфрамовым электродом в инертном газе).
4. Быстрая проверка оборудования на наличие течи.
|
|
