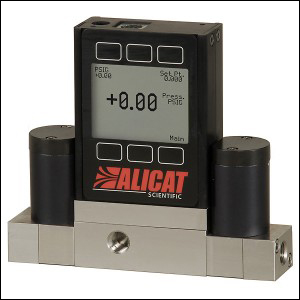

Контроллер для управления давлением с двумя клапанами, оснащенный дистанционным датчиком давления

Контроллеры для управления давлением с двумя клапанами компании ALICAT SCIENTIFIC Автоматический регулятор давления дальнего действия!

Цифровые контроллеры для управления давлением компании Alicat Scientific серии PCD осуществляют точное и оперативное регулирование абсолютного либо манометрического давления в удаленных закрытых системах при помощи дистанционного датчика.

Конструкция двойного клапанного механизма объединяет быстродействующие пропорционально регулирующие впускной и выпускной клапаны.

Данное конструктивное решение позволяет отказаться от установки отсечных клапанов и проведения дорогостоящего непрерывного дегазирования системы.

Цифровые контроллеры для управления давлением производства компании Alicat Scientific комплектуются контролепригодными согласно стандартам Национального института стандартов и технологий (США) тарировочными картами.

Посмотреть подробное техническое описание контроллеров для
управления давлением серии PCD3



  • Описание контроллеров
  • Преимущества контроллеров
  • Характеристики контроллеров


Принцип работы контроллеров с двумя клапанами, оснащенных дистанционными датчиками давления, компании Alicat серии PCD3 такой же, как в устройствах PCD: добавляется только дистанционный датчик давления.

Стандартное устройство PCD регулирует давление на основе измерения газовой среды, находящейся внутри прибора.

Благодаря установке дистанционного датчика давления устройства PCD3 могут принимать сигнал измерения с точек, расположенных как перед контроллером, так и за ним.

Добавление дистанционного датчика давления позволяет контролировать давление в удаленной среде на участках перед контроллером и за ним.



Скорость и управление Используя усовершенствованный контур обратной связи с ПИД-регулятором и принцип пропорционального регулирования, контроллер для управления давлением PCD может быстро и точно достигать уставки. Ввиду того что в устройствах PCD используется такой же алгоритм управления, как в контроллерах с одним клапаном серии PC, время реакции на регулирующее воздействие прибора PCD составляет менее 1/10 секунды!

Экономичность

Контроллер серии PCD использует только один клапан в одну единицу времени, автоматически переключая ПИД-регулятор на требуемый клапан. Благодаря принципу «один клапан открыт в одну единицу времени» значительно сокращается объем газа, отводимого из системы для поддержания требуемого значения уставки. Чем меньше объем отводимого газа, тем ниже потери газовой среды. Благодаря установке контроллеров PCD предприятия, использующие редкие баллонные газы, могут достичь годовой экономии, измеряемой тысячами долларов.

Точность

Точность большинства контроллеров PCD, использующих усовершенствованный контур обратной связи с ПИД-регулятором и принцип пропорционального регулирования в отношении каждого клапана, составляет +/- 0.25% от полной шкалы. Для приложений с более высокими требованиями предусмотрена опция «повышенная точность». Благодаря наличию контура обратной связи и пропорционального регулятора, как уже было отмечено ранее, повышена точность измерения давления в закрытых или почти закрытых системах. Помимо этого, благодаря подобному принципу управления, устранена зона нечувствительности, характерная для других регуляторов давления, использующих реле давления и двухпозиционные клапаны.

Повторяемость

В технологических процессах, в которых обязательным требованием является поддержание их стабильности, требуется применение оборудования с высокой повторяемостью. Контроллеры для управления давлением серии PCD характеризуются отличной повторяемостью - +/-0.08% от полной шкалы.
В контроллерах для управления давлением с двумя клапанами производства компании Alicat Scientific серии PCD предустановлены контролепригодные согласно стандартам Национального института стандартов и технологий (США) калибровки.


Контроллеры для управления давлением компании Alicat серии PCD обладают следующими характеристиками в стандартной комплектации:

■ Цифровой дисплей с полным набором функций, оснащенный кнопочным управлением.

■ Нет времени подготовки прибора к работе.

■ Уплотнения из материала Viton (эластомера).

■ 8-контактный электронный соединитель mini din.

■ Стандартный цилиндрический разъем питания.

■ Цифровой выход RS232 (многоточечное подключение).

■ Цифровой вход RS232 (многоточечное подключение).

■ Аналоговый выход, предоставляемый на выбор: 0-5 В постоянного тока, 0-10 В постоянного тока либо 1-5 В постоянного тока.

■ Аналоговый вход, предоставляемый на выбор: 0-5 В постоянного тока, 0-10 В постоянного тока, 1-5 В постоянного тока либо 4-20 мА.

■ Настраиваемый пользователем ПИД-регулятор.

■ Несколько цифровых/аналоговых входов/выходов. Отношение верхнего предела измерения к нижнему 200:1, и это означает, что пользователь может измерить величину, равную 1/200 от предельного показания шкалы измерения прибора

■ Размещая заказ на оборудование, пользователь может выбрать одну из 9-ти единиц измерения.

■ Управление уставкой и настройка контура обратной связи с дисплея.

■ Устройство пригодно для применения в приложениях с максимальным расходом 2500 ст.л./мин.

■ Устройство совместимо с большим числом газов и жидкостей.

■ Технологические соединения NPT.

■ Гарантия на весь срок службы прибора.

Дополнительные функциональные возможности и оборудование

■ Калибровка высокой точности.

■ 6-контактный штекерный разъем, разъемы DB9 либо DB15

■ Цифровой вход/выход ProfiBUS.

■ Цифровой вход/выход RS-485.

■ Аналоговый выход 4-20 мА.

■ Цветной TFT-дисплей (дисплей на тонкопленочных транзисторах) с подсветкой.

■ Дисплей с дистанционной панелью управления.

■ Цветной TFT-дисплей (дисплей на тонкопленочных транзисторах), оснащенный дистанционной панелью управления и подсветкой.

■ Акриловое диэлектрическое конформное покрытие, выполненное в соответствии с военными техническими условиями

■ Уплотнения из материала EPDM.

■ Расходомерная трубка, соответствующая стандартам NeSSI.

■ Очищение кислорода.

■ Дистанционный электронный блок для применения в окружающей среде с высокой температурой.

■ Технологические соединения SAE.

■ Привариваемые фитинги VCR, VCO.

■ Аварийные сигналы потока 5 В постоянного тока, 12 В постоянного тока, 24 В постоянного тока либо сигнал с выхода с открытым стоком (высокий либо низкий).

■ Дополнительные точки калибровки.

■ Клапаны из нержавеющей стали.

■ Клапан для высокого расхода и низкого перепада давления.

■ Управление с помощью встроенного потенциометра.

■ Сертификация CSA либо ATEX.

 Применение расходомеров и контроллеров потока газа, жидкости компании ALICAT SCIENTIFIC:

1. Надёжная поставка воздуха для автоматических систем покраски.
2. Контроль расхода газа для напыляющей плазменной установки.
3. TIG (сварка вольфрамовым электродом в инертном газе).
4. Быстрая проверка оборудования на наличие течи.
