Вакуумное оборудование

Вакуумные натекатели цельнометаллические UHVLEAK
Вакуумные ручные натекатели TinyLeak
Вакуумные ручные натекатели VACLEAK

ВАКУУМНЫЕ НАТЕКАТЕЛИ


Вакуумные натекатели предназначены для подачи малых (от единиц до сотен станд.куб.см/мин) и сверхмалых (менее десятых долей станд.куб.см/мин) потоков газов в вакуумную систему.
Некоторые типы натекателей не являются запорными вакуумными клапанами, поэтому требуется установка вакуумного клапана между натекателем и вакуумной камерой. Если вам необходима автоматизация подачи газов в вакуумную систему с точным контролем количества подаваемого газа, рекомендуем использовать регуляторы расхода газа.
Компания АКТАН ВАКУУМ предлагает большой выбор натекателей, которые можно использовать как в сверхвысоковакуумных системах, так и в промышленных вакуумных системах с низким и средним уровнем вакуума.
Предлагаемые ниже натекатели расположены по степени прецизионности создаваемого потока (вначале – самые прецизионные натекатели со сверхмалыми потоками напуска, далее – игольчатые натекатели для создания потока в высоковакуумных системах, и далее - в системах со средним и низким вакуумом).


Цельнометаллические прогреваемые до 450°С ручные натекатели сверхмалых потоков для сверхвысоковакуумных приложений серии UHVLEAK
Натекатель UHVLEAK-MLV, диапазон регулировки потока от 7.5x10-3 до 7.5x10-8 торр×л/с
Натекатель UHVLEAK-ULV, диапазон регулировки потока до 1x10-10 торр×л/с

Вакуумные ручные натекатели серии TinyLeak
При полном открытии натекателя, при разности давлений 1 атм на входном и выходном фланце. натекатели данной серии позволяют создавать максимально следующие потоки газа
Игольчатый натекатель TinyLeak-1                           20 стд.куб.см/мин
Игольчатый натекатель TinyLeak-2                           1000 стд.куб.см/мин
Игольчатый натекатель TinyLeak-3                           3000 стд.куб.см/мин

Вакуумные ручные натекатели серии VACLEAK
Вакуумные ручные натекатели (игольчатые натекатели, вакуумные ручные дозировочные клапаны) для напуска газа в вакуумные системы никого и среднего вакуума.

Цельнометаллические прогреваемые до 450°С ВАКУУМНЫЕ РУЧНЫЕ НАТЕКАТЕЛИ сверхмалых потоков для
сверхвысоковакуумных приложений серии UHVLEAK

top

Компания АКТАН ВАКУУМ поставляет два цельнометаллических ручных натекателя для сверхвысоковакуумных приложений:
Натекатель UHVLEAK-MLV, диапазон регулировки потока от 7.5x10-3 до 7.5x10-8 торр×л/с
Натекатель UHVLEAK-ULV, диапазон регулировки потока до 1x10-10 торр×л/с

Все цельнометаллические натекатели серии UHVLEAK специально разработаны для регулируемого напуска сверхмалых потоков газа в сверхвысоковакуумных приложениях. Регулировка напуска газа осуществляется вручную. Цельнометаллическая конструкция клапана позволяет использовать их в приложениях по напуску горячих или коррозионных газов. Возможность прогревать цельнометаллические натекатели UHVLEAK до 450°С позволяет не снимать их с камеры при подготовке (нагреве) камеры для сверхвысоковакуумных экспериментов.
Как и все цельнометаллические натекатели, данные натекатели имеют ограниченный ресурс работы деталей, непосредственно участвующих в создании течи (сотни циклов). Данный ресурс уменьшается (особенно для натекателей UHVLEAK-MLV), если натекатели часто перекрывать полностью и использовать их в качестве вакуумных клапанов. При этом несложная процедура замены расходных частей натекателя (и недорогая их стоимость), участвующих в создании течи, значительно нивелирует факт их небольшого ресурса по сравнению с обычными, например игольчатыми, натекателями.
При нагревании натекателей выдерживайте скорость нагрева, указанную в руководстве пользователя, так как сверхбыстрый нагрев может привезти к непредсказуемой деформации внутренних узлов натекателя, и как следствие – к его плохой, нестабильной работе.
Данная серия цельнометаллических натекателей производится в США, характеризуется высоким качеством изготовления, и будет идеальным инструментом при функционировании вашей высоковакуумной системы.

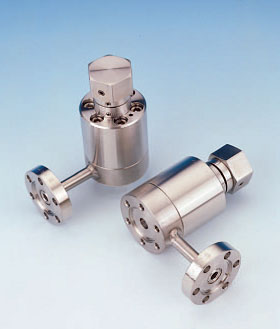

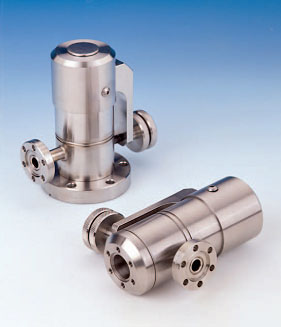

Внешний вид цельнометаллических натекателей серии UHVLEAK:

UHVLEAK-MLV UHVLEAK-ULV
Цельнометаллические натекатели серии UHVLEAK специально разработаны для регулируемого напуска сверхмалых потоков газа в сверхвысоковакуумных приложениях Цельнометаллические натекатели серии UHVLEAK специально разработаны для регулируемого напуска сверхмалых потоков газа в сверхвысоковакуумных приложениях


Технические характеристики цельнометаллических натекателей серии UHVLEAK:

UHVLEAK-MLV UHVLEAK-ULV
Диапазон регулировки потока, торр × л / с 7.5x10-3 - 7.5x10-8  до 1x10-10
Максимальное входное давление, торр 750 750
Максимальная температура нагрева, °С 450 450
Используемые материалы Фланцы: нерж. сталь 304
Корпус: нерж. сталь 304
Седло: стеллит (твёрдый сплав на основе кобальта).
Болты: нерж. сталь 300
Прокладки, тарелка, колпачок натекателя: никель
Фланцы: нерж. сталь 304
Корпус: нерж. сталь 304
Седло: безкислородная медь электронного качества
Тарелка: сапфир
Болты: нерж. сталь 300
Входной порт А1 Невращаемый фланец ConFlat 1.33 (отверстия под болты диаметром 0.172” (4,37 мм))
 или
А2 Трубка под вварку диаметром 0.25”
Невращаемый фланец ConFlat 1.33 (сквозные отверстия без резьбы диаметром 0.172” (4,37 мм) под болты)
Выходной порт Невращаемый фланец ConFlat 1.33 с глухими отверстиями под болты диаметром:
B1 8-32 UNC (дюймовый стандарт)
или
B2 под метрические болты М4
Невращаемый фланец ConFlat 1.33 с глухими отверстиями под болты диаметром:
B1 8-32 UNC (дюймовый стандарт)
или
B2 под метрические болты М4
или
B3 Невращаемый фланец ConFlat 2.75 cо сквозными отверстиями без резьбы.

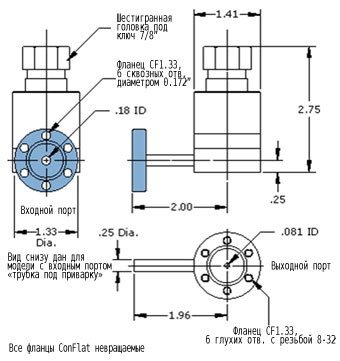

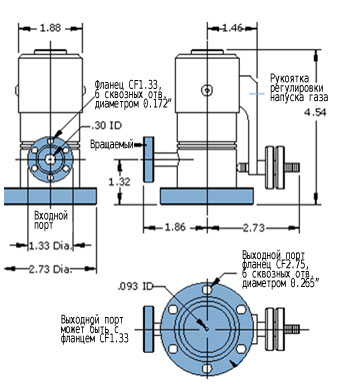

Габаритные размеры цельнометаллических натекателей серии UHVLEAK:

UHVLEAK-MLV UHVLEAK-ULV
Цельнометаллические натекатели серии UHVLEAK специально разработаны для регулируемого напуска сверхмалых потоков газа в сверхвысоковакуумных приложениях Цельнометаллические натекатели серии UHVLEAK специально разработаны для регулируемого напуска сверхмалых потоков газа в сверхвысоковакуумных приложениях



Информация для заказа цельнометаллических натекателей серии UHVLEAK

Вакуумный натекатель UHVLEAK-MLV
UHVLEAK-MLV-315000

Цельнометаллический натекатель UHVLEAK-MLV, входной порт CF1.33, выходной порт CF1.33 метрическая резьба
UHVLEAK-MLV-315001 Цельнометаллический натекатель UHVLEAK-MLV, входной порт – трубка под приварку, выходной порт CF1.33 метрическая резьба
UHVLEAK-MLV-315002 Цельнометаллический натекатель UHVLEAK-MLV, входной порт CF1.33, выходной порт CF1.33 дюймовая резьба
UHVLEAK-MLV-315003 Цельнометаллический натекатель UHVLEAK-MLV, входной порт – трубка под приварку, выходной порт CF1.33 дюймовая резьба
UHVLEAK-MLV-931585  Никелевая диафрагма

Вакуумный натекатель UHVLEAK-VLV
UHVLEAK-VLV-315010  Цельнометаллический натекатель UHVLEAK-VLV, входной порт CF1.33, выходной порт CF2.75
UHVLEAK-VLV-315012 Цельнометаллический натекатель UHVLEAK-VLV, входной порт CF1.33, выходной порт CF1.33 дюймовая резьба
UHVLEAK-VLV-315013 Цельнометаллический натекатель UHVLEAK-VLV, входной порт CF1.33, выходной порт CF1.33 метрическая резьба
UHVLEAK-VLV-315011 Запасной набор с сапфировой пластиной




ВАКУУМНЫЕ РУЧНЫЕ НАТЕКАТЕЛИ СЕРИИ TinyLeak

top

Прецизионный ручной контроль напуска газа в вакуумную систему с помощью игольчатых
натекателей серии TinyLeak


Компания АКТАН ВАКУУМ поставляет 3 вакуумных игольчатых натекателя серии TinyLeak:
игольчатый натекатель TinyLeak-1 - диапазон 0-20 ст.куб.см/мин
игольчатый натекатель TinyLeak-2 - диапазон 0-1000 ст.куб.см/мин
игольчатый натекатель TinyLeak-3 - диапазон 0-3000 ст.куб.см/мин
(данные диапазоны натекания действительны при перепаде давления 1 атм на входном и выходном фланце натекателя)

• Сверхнизкий уровень регулировки ручным натекателем, диапазоны от 0-20 ст.куб.см/мин до 0-3 стд.л/мин при давлении на входе 1 бар
• Изготовлен из нержавеющей стали
• Все натекатели тестируются на гелиевом масс-спектрометрическом течеискателе, натекание через натекатель менее 10-9 мбар×л/с
• Плавное открытие, 6 оборотов до натекания уровня 2 стд.см/мин
• Входной и выходной порт – 1/16", 1/8", 1/4", 6 мм, 1/4 VCR, NW10 (KF10) под хомут

Серия TinyLeak ручных вакуумных натекателей, поставляемая компанией АКТАН ВАКУУМ, характеризуется высокой надежностью, высокой повторяемостью результатов, и наиболее прецизионным контролем, который может обеспечить ручной игольчатый натекатель. Высокая надежность игольчатых натекателей серии TinyLeak, производимых в Англии на самом современном оборудовании, позволяет использовать их во многих наиболее ответственных вакуумных и высоковакуумных приложениях, таких как масс-спектрометрический контроль, газовые анализаторы, технологические процессы по нанесению тонких плёнок в диапазоне среднего и высокого вакуума, а также при решении многих других задач, где требуется прецизионный напуск газа в вакуумную систему.

Игольчатый натекатель данной серии позволяет осуществлять очень плавную регулировку напуска газа, что предотвращает прорыв газа или создание непредсказуемо-большого потока газа – ситуации, характерные для игольчатых натекателей с «западанием» хода иголки из-за её прилипания или ненадёжного механизма перемещения иголки вакуумного натекателя других производителей. Конструкция натекателя и его прецизионное изготовление позволяют получить поток 1 стд.куб.см/мин при вращении управляющей ручки на 3 оборота, а поток 2 стд.куб.см/мин – за 6 оборотов. Гарантированная надёжность плавности хода игольчатых натекателей TinyLeak-1 позволяет использовать их даже в высоковакуумных приложениях, где газовый поток не должен повлиять на деликатные высоковакуумные (или даже сверхвысоковакуумные) приборы и оснастку.

Одной из отличительных особенностей данных игольчатых натекателей является их высокая повторяемость значений потока газа.

Специальные перфторированные материалы, используемые для уплотнения иголки и седла натекателя, а также для уплотнения штока и седла с целью вакуум-плотного закрытия игольчатого натекателя, обладают высокой коррозионной и термической стойкостью, и обеспечивают хорошую совместную работу иголки, заслонки и седла игольчатого натекателя серии TinyLeak.

Все без исключения вакуумные игольчатые натекатели серии TinyLeak проходят контроль на гелиевом масс-спектрометрическом течеискателе, что гарантирует высокое качество их изготовления. В закрытом состоянии данные игольчатые натекатели обеспечивают герметичность с уровнем натекания менее 1×10-9 мбар×л/с.
Игольчатые натекатели серии TinyLeak поставляются с обжимными компрессионными портами под диаметр трубок 1/8 дюйма, 1/16 дюйма, , 1/4 дюйма, 6 мм, 1/4 VCR, а также с вакуумными фланцами стандарта NW10 (для стандарта NW10 используется центрирующее кольцо NW10 и накидной хомут NW16).

По заказу возможна различная конфигурация входного и выходного портов игольчатого натекателя TinyLeak (входной порт – одного стандарта, выходной порт – другого стандарта).

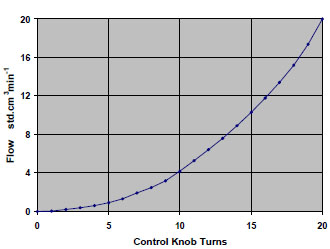

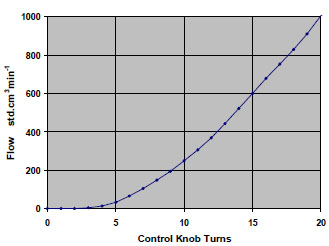

Зависимость потока газа (станд. см3/мин) игольчатых натекателей серии TinyLeak от числа оборотов
 вращения ручки натекателя при перепаде давления 1 атм


Игольчатый натекатель TinyLeak-1  Игольчатый натекатель TinyLeak-2
Игольчатый натекатель TinyLeak-1 Игольчатый натекатель TinyLeak-2

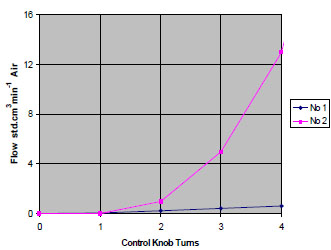

Игольчатые натекатели TinyLeak-1 и TinyLeak-2

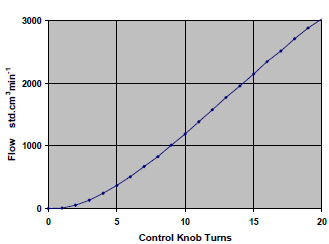

Игольчатый натекатель TinyLeak-3
Игольчатые натекатели TinyLeak-1 и TinyLeak-2 Игольчатый натекатель TinyLeak-3



Технические характеристики игольчатых натекателей серии TinyLeak:

Наименование

Значение
Поток газа при полном открытии натекателя, при разности давлений 1 атм на входном и выходном фланце
Игольчатый натекатель TinyLeak-1
Игольчатый натекатель TinyLeak-2
Игольчатый натекатель TinyLeak-3



20 стд.куб.см/мин
1000 стд.куб.см/мин
3000 стд.куб.см/мин
Максимальное давление на входном порту натекателя 18 атм
Герметичность натекателя после открытия и закрытия  1 × 10-9 мбар×л/с
Материалы, соприкасаемые с вакуумом Нержавеющая сталь 316
Нерж. Сталь 303
Перфторированный полимер
Вес 175 г
Температура эксплуатации +5 to+50°C
Температура хранения -20 to+70°C

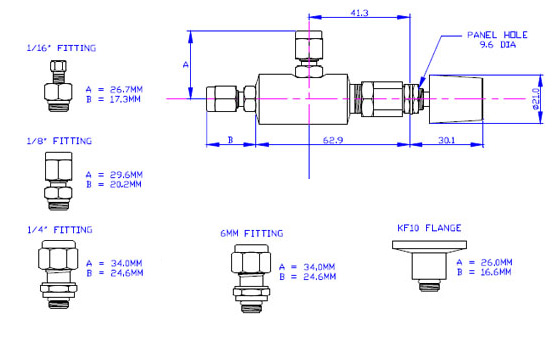

Габаритные размеры игольчатых натекателей серии TinyLeak:

Габаритные размеры игольчатых натекателей серии TinyLeak























Информация для заказа игольчатых натекателей серии TinyLeak:


1. Выберите натекатель
TinyLeak-1 (диапазон 0-20 ст.куб.см/мин)
TinyLeak-2 (диапазон 0-1000 ст.куб.см/мин)
TinyLeak-3 (диапазон 0-3000 ст.куб.см/мин)

2. Выберите входной/выходной фланец
11 – 1/16 дюйма, одинарное обжимное соединение (single ferrule)
22 – 1/8 дюйма, двойное обжимное соединение (double ferrule)
33 – 6 мм, двойное обжимное соединение (double ferrule)
44 – 1/4 дюйма, двойное обжимное соединение (double ferrule)
KK – вакуумные фланцы NW10 (для соединения используется центрирующее кольцо NW10 и накидной хомут Clamp Flange NW16)
VV – 1/4 VCR фитинг (VCR fitting. Фитинг вкручивается в корпус натекателя)
WW – 1/4 VCR фитинг (VCR fitting. Фитинг приварен к корпусу натекателя)

* Входной и выходной фланцы могут быть различными. Например, TinyLeak-1-12(входной порт 1/16 дюйма, выходной порт 1/8 дюйма) или TinyLeak-1-2K (входной порт 1/8 дюйма, выходной порт NW10).

Комментарии к составлению каталожного номера
1. Входной и выходной порты натекателя могут быть разными, например входной порт может быть под
обжимное соединение для трубки 6 мм, а выходной порт – вакуумный фланец стандарта NW10.
В этом случае при заказе первая цифра обозначает входной порт, вторая – выходной.
Например, TinyLeak-1-12(входной порт 1/16 дюйма, выходной порт 1/8 дюйма) или TinyLeak-1-2K (входной порт 1/8 дюйма, выходной порт NW10).
2. Входной порт – порт, который находится на одной оси с иголкой игольчатого натекателя, выходной порт – порт, который находится перпендикулярно основной оси натекателя (оси иголки).

3. Примеры заказа:

Тип Описание

TinyLeak-1-33

Игольчатый натекатель TinyLeak-1 (диапазон 0-20 ст.куб.см/мин) с входным и выходным портами под трубку 6 мм. На портах есть компрессионный обжимной коннектор
TinyLeak-2-КК Игольчатый натекатель TinyLeak-2 (диапазон 0-1000 ст.куб.см/мин), входной и выходной порты – фланцы NW10
TinyLeak-3-КК Игольчатый натекатель TinyLeak-3 (диапазон 0-3000 ст.куб.см/мин), входной и выходной порты – фланцы NW10
TinyLeak-1-4К Игольчатый натекатель TinyLeak-1 (диапазон 0-20 ст.куб.см/мин), входной порт – обжимной коннектор под трубку 6 мм, выходной порт – фланце NW10

Купить вакуумные натекатели серии TinyLeak в интернет-магазине www.eVacuum.ru


ВАКУУМНЫЕ РУЧНЫЕ НАТЕКАТЕЛИ СЕРИИ VACLEAK

top

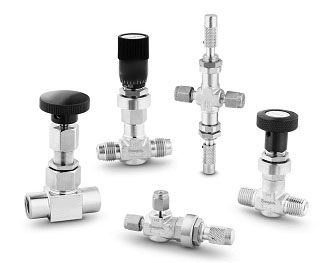

Вакуумные ручные натекатели VACLEAKВакуумные ручные натекатели (другое название – дозирующие клапаны, клапаны тонкой регулировки) серии VACLEAK предназначены для ручной регулировки подачи газа в вакуумную систему, изготавливаются из нержавеющей стали (по российскому стандарту марка стали 10Х17Н13М2, по американскому стандарту AISI марка стали 316 (сталь, получаемая методом вакуумного переплава)) или латуни, производятся в двух модификациях S и M, и по конструкции являются вакуумными игольчатыми натекателями.








Основные преимущества ручных натекателей серии VACLEAK

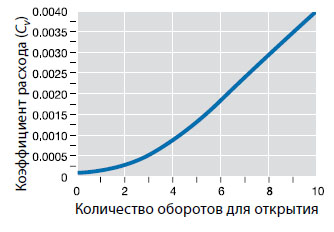

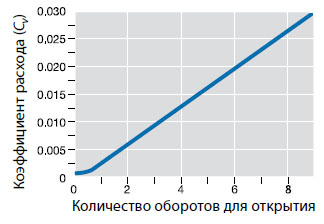

• Маленькие коэффициенты расхода прямой конфигурации натекателей – (Cv) от 0,004 до 0,03
Кованая конструкция корпуса из нержавеющей стали 316 или латуни

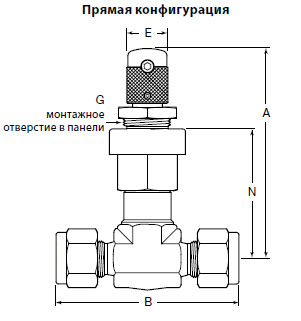

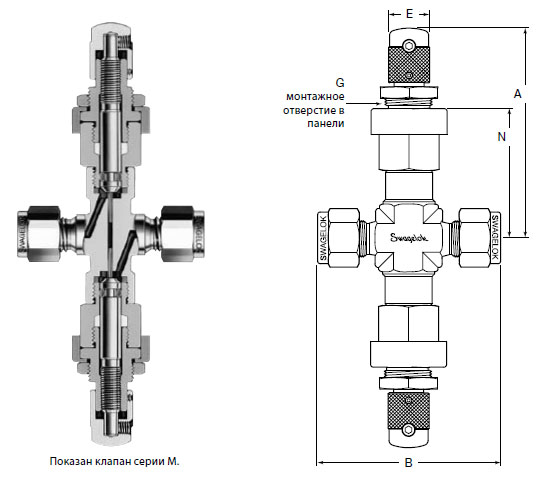

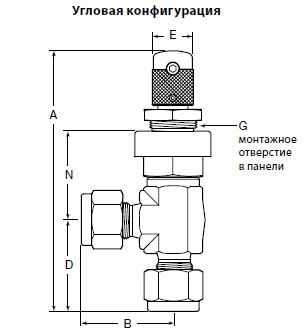

Прямая, угловая, трехходовая и двойная конфигурации
Крепление на панель
Ручки с накаткой, круглые, верньерные, шлицованные ручки и ручки с регулируемым усилием вращения
• Большой выбор стандартов для входного и выходного портов: трубный обжимной фитинг Swagelok®, наружная резьба
   NPT, встроенные торцевые соединения VCR®

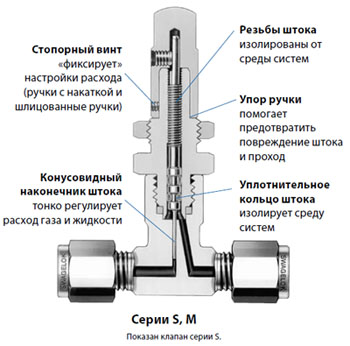

Вакуумные ручные натекатели VACLEAKCерия VACLEAK- М – более «грубые» вакуумные натекатели, предназначены для подачи достаточно больших потоков газа для больших вакуумных систем, и способны работать при температурах до 200С.

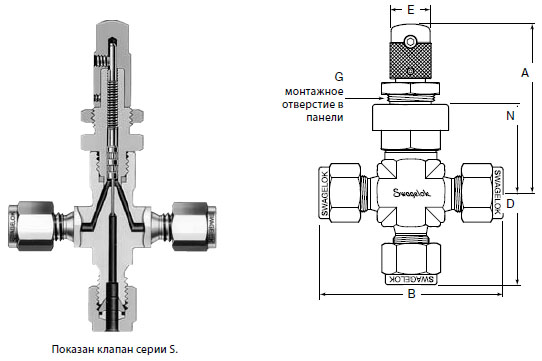

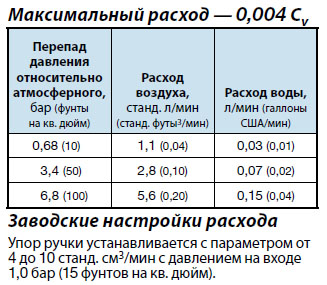

Серия VACLEAK-S – вакуумные натекатели, обеспечивающие более прецизионный контроль и меньшие потоки газа для систем со средним и низким уровнем вакуума.

Ручные вакуумные игольчатые натекатели серии VACLEAK не являются вакуумными клапанами, и не должны использоваться для вакуумплотного перекрытия газовой магистрали. Попытка полностью перекрыть газовую линию путём приложения большого усилия к натекателю с целью «закрыть его поплотнее», как правило, приводит к поломке иголки натекателя. Для вакуум плотного перекрытия газовой линий, в которой стоит игольчатый натекатель, используйте вакуумный клапан.





Технические характеристики игольчатых натекателей серии VACLEAK:

Наименование характеристик

VACLEAK-M

 VACLEAK-S


Максимальное давление на входе при температуре 21С 70 атм  130 атм
Температурный диапазон работы игольчатого натекателя +5… +120 +5… +120
Температурный диапазон хранения игольчатого натекателя -23… +200  -23… +200

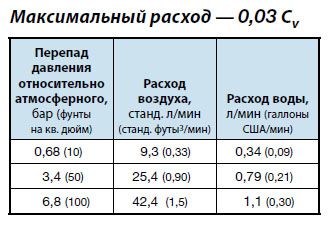

Коэффициент расхода (CV) 0,03 0,004
Отверстие, мм 1,4 0,79
Конусность иголки (угол наклона) 1°
Количество оборотов для полного открытия 8-10 8-12
Жёсткая фиксация (упор) рукоятки Не требуется Требуется
Использование в качестве вакуумного клапана Нельзя Нельзя
Внутренний объём, куб.мм. 460 98

Соотношение коэффициента расхода и числа оборотов для открытия для натекателя VACLEAK-S

Соотношение коэффициента расхода и числа оборотов для открытия для натекателя VACLEAK-SВакуумные ручные натекатели VACLEAK



















Соотношение коэффициента расхода и числа оборотов для открытия для натекателя VACLEAK-M

Соотношение коэффициента расхода и числа оборотов для открытия для натекателя VACLEAK-MВакуумные ручные натекатели VACLEAK
















Габаритные размеры игольчатых натекателей серии VACLEAK и информация для заказа

Габаритные размеры игольчатых натекателей серии VACLEAK и информация для заказа. Прямая конфигурация вакуумного натекателя.Габаритные размеры игольчатых натекателей серии VACLEAK и информация для заказа. Угловая конфигурация вакуумного натекателя.




















Торцевые соединения Код заказа

Габариты, мм (дюймы)
Вход/выход Размер A                  B               D                   E                 G                  N

                                                         Серия S прямой конфигурации
Трубные обжимные фитинги Swagelok 1/16 дюйма SLKSS-SS1 59,4 (2,34) 39,6 (1,56)



9,6 (0,38) 11,4 (0,45) 23,4 (0,92)
1/8 дюйма SLKSS-SS2 48,3 (1,90)
1/4 дюйма SLKSS-SS4 51,8 (2,04)
3 мм SLKSS-SS3MM 48,3 (1,90)
6 мм

SLKSS-SS6MM 51,8 (2,04)
Фитинги VCR с наружной резьбой 1/4 дюйма SLKSS-SVR4

52,3 (2,06
                                                         Серия S угловой конфигурации
Трубные обжимные фитинги Swagelok 1/16 дюйма SLKSS-SS1-A 81,8 (3,22) 20,6 (0,81) 22,4 (0,88) 9,6 (0,38) 11,4 (0,45) 23,4 (0,92)
1/8 дюйма SLKSS-SS2-A 84,3 (3,32) 24,9 (0,98)
1/4 дюйма SLKSS-SS4-A 85,3 (3,36) 25,9 (1,02)
3 мм SLKSS-SS3MM-A 84,3 (3,32) 24,9 (0,98) 25,1 (0,99)
Наружная резьба NPT/ трубный обжимной фитинг Swagelok 1/8 дюйма  SLKSS-SM2-S2-A 78,0 (3,07) 24,9 (0,98)
                                                         Серия М прямой конфигурации
Трубные обжимные фитинги Swagelok 1/8 дюйма SLKSS-2MG 70,6 (2,78) 51,3 (2,02) 12,7(0,50) 14,7 (0,58) 39,6 (1,56)
1/4 дюйма SLKSS-4MG 55,9 (2,20)
3 мм SLKSS-3MG-MM 51,3 (2,02)
6 мм SLKSS-6MG-MM 55,9 (2,20)
Наружная резьба NPT 1/8 дюйма SLKSS-2MG2 38,1 (1,50)
1/4 дюйма SLKSS-4MG2 49,8 (1,96)
 Внутренняя резьба NPT 1/8 дюйма  SLKSS-2MG4 49,3 (1,94)
Фитинги VCR с наружной резьбой 1/4 дюйма  SLKSS-MGVR4 52,3 (2,06)
                                                         Серия М угловой конфигурации
Трубные обжимные фитинги Swagelok 1/8 дюйма SLKSS-2MA 83,8 (3,30) 25,7 (1,01) 12,7(0,50) 14,7 (0,58)  27,2(1,07)
1/4 дюйма SLKSS-4MA 86,1 (3,39) 27,9 (1,10)
3 мм SLKSS-3MA-MM 83,8 (3,30) 25,7 (1,01)
6 мм SLKSS-6MA-MM 86,1 (3,39) 27,9 (1,10)
Наружная резьба NPT 1/8 дюйма SLKSS-2MA2 77,2 (3,04) 19,1 (0,75)
1/4 дюйма SLKSS-4MA2 83,1 (3,27) 24,9 (0,98) 25,9 (1,02)
Наружная резьба NPT/ трубный обжимной фитинг Swagelok 1/8 дюйма  SLKSS-2MA4 77,2 (3,04) 25,7 (1,01) 19,1 (0,75)
Внутренняя резьба NPT 1/8 дюйма SLKSS-MGVR4 82,8 (3,26) 24,6 (0,97)

**Чтобы заказать клапаны серий S, M из латуни, замените SS на B.

Специальные конфигурации вакуумных натекателей

Трехходовая конфигурация вакуумных натекателей VACLEAK-S и VACLEAK-M

■ Среда проходит между боковыми отверстиями вокруг штока в любом его положении.
■ Расход потока через боковое отверстие может измеряться в обоих направлениях

Трехходовая конфигурация вакуумных натекателей VACLEAK-S и VACLEAK-M


Двойная конфигурация вакуумных натекателей VACLEAK-S и VACLEAK-M

■ Входная рукоятка клапана может устанавливаться и фиксироваться в положении требуемого максимального расхода.
■ Выходная рукоятка клапана может применяться для тонкой регулировки расхода вплоть до заранее установленного максимума входного клапана

Двойная конфигурация вакуумных натекателей VACLEAK-S и VACLEAK-M



Конфигурации ручек вакуумных натекателей серии VACLEAK


Верньерная ручка
Серии S, M

Ручка с регулируемым крутящим моментом
Серия S
 Шлицованная ручка
Серии

Габариты в миллиметрах (дюймах) приводятся только для справки и могут изменяться.
Двойная конфигурация вакуумных натекателей VACLEAK-S и VACLEAK-M Двойная конфигурация вакуумных натекателей VACLEAK-S и VACLEAK-M Двойная конфигурация вакуумных натекателей VACLEAK-S и VACLEAK-M
■ Помогает обеспечивать повторяемые регулировки расхода.
■ Обеспечивает точность до 1/25 оборота.

Чтобы заказать, добавьте -VH к коду заказа серии S либо -MH к коду заказа серий M.
Примеры: SLKSS-SS1-VH
               SLKSS-2MG-MH
■ Повышает точность настройки расходов.
■ Характеризуется PTFEовым уплотнением и двумя верхними винтами регулировки крутящего момента.
■ В стандартном исполнении производится из нержавеющей стали на клапанах из нержавеющей стали, и из латуни с хромовым покрытием на латунных клапанах.

Чтобы заказать, добавьте -OH к коду заказа.
Пример:  SLKSS-SS1-OH
■ Позволяет регулировать установку расхода с помощью отвертки.
■ Предназначен для работы с установками, в которых доступ к рукояткам затруднен.
■ В стандартном исполнении производится из нержавеющей стали на клапанах из нержавеющей стали, и из латуни с хромовым покрытием на латунных клапанах.
■ Позволяет крепить клапан на панель, не снимая рукоятку.

Чтобы заказать, добавьте -SL к коду заказа. Пример: SLKSS-SS1-SL
Комплекты верньерных рукояток Комплекты рукояток с регулируемым крутящим моментом Комплекты шлицованных рукояток
Комплект содержит все детали, необходимые для установки верньерной рукоятки на имеющийся клапан.

Код заказа комплекта:

для серии S      SLKNY-5K-S
для серии M    SLKNY-2M-K
Комплект содержит все детали, необходимые для установки рукоятки с регулируемым крутящим моментом на имеющийся клапан.

Код заказа комплекта:

Нержавеющая сталь    SLKSS-5K-S-OH Латунь                        SLKB-5K-S-OH
Комплект содержит все детали, необходимые для установки шлицованной рукоятки на имеющийся клапан.

Код заказа комплекта:

для серии S            SLKSS-5K-S-SL
для серии M           SLKSS-2M-K5-SL


Материалы уплотнительного кольца штока  вакуумных натекателей серии VACLEAK

Уплотнительные кольца из Buna N являются стандартными для латунных клапанов; уплотнительные кольца из фторуглерода FKM стандартны для клапанов из нержавеющей стали.
Чтобы заказать другие уплотнительные кольца штока, добавьте обозначение желаемого материала уплотнительных колец к коду заказа.
Пример: SLKSS-SS1-BU

Материал уплотнительного кольца

 Обозначение

 Номинальная температура °C (°F)

Buna N  -BU от –23 до 148 (от –10 до 300)
Этиленпропилен -EP  от –23 до 204 (от –10 до 400)
Фтороуглерод FKM -VI
Kalrez®  -KZ от –17 до 148 (от 0 до 300)
Неопрен  -NE от –23 до 121 (от –10 до 250)


Примеры заказа ручных вакуумных натекателей серии VACLEAK

SLKSS-SS6MM   Натекатель серии VACLEAK-S прямой конфигурации, корпус - нержавеющая сталь, вход и выход – трубные обжимные фитинги Swagelok 6 мм
 SLKB-SVR4 Натекатель серии VACLEAK-S прямой конфигурации, корпус - латунь, вход и выход – фитинги VCR с наружной резьбой, ¼ дюйма
SLKSS-SS4-A-VH Натекатель серии VACLEAK-S угловой конфигурации, корпус - нержавеющая сталь, вход и выход – трубные обжимные Фитинги Swagelok ¼ дюйма, верньерная ручка

SLKSS-2MA1-SL-KZ
Натекатель серии VACLEAK-M угловой конфигурации, корпус - нержавеющая сталь, вход и выход – наружная резьба NPT/ трубный обжимной фитинг Swagelok 1/8 дюйма, шлицованная ручка, материал уплотнительного кольца штока - Kalrez



Контактный email:  post@actan.ru
Контактный телефон: (495) 725 -26 -28,   8 (800) 200-24-08

Мобильная версия m.actan.ru

Copyright © 2004-2017 АКТАН ВАКУУМ
Использование материалов сайта без разрешения ООО«АКТАН ВАКУУМ» не допускается.
Rambler's Top100
Яндекс.Метрика
