Компания АКТАН поставляет чиллеры компании Turmoil

Обеспечение необходимых рабочих температур в процессе эксплуатации является одним из важнейших условий бесперебойной работы промышленного оборудования, особенно в сложных и ответственных технологических процессах. Чиллеры компании Turmoil отвечают самым жестким требованиям по надежности и техническим характеристикам, предъявляемым к современному промышленному оборудованию. На протяжении многих лет их холодильные машины устанавливают стандарты качества и производительности в области систем охлаждения и терморегулирования промышленных систем.

АКТАН предлагает полную линейку чиллеров для большого количества приложений – от машиностроительного оборудования до медицинских диагностических систем, от электродвигателей до подшипников, от лазерного до рентгеновского оборудования и т. п.

Все чиллеры являются охлаждаемыми, то есть не требуют в свою очередь циркуляционного охлаждения жидкостью, что позволяет организовывать автономные системы. При этом требования к температуре окружающей среды невысоки – системы обеспечивают температуру охлаждающей жидкости 16 ⁰С при температуре окружающей среды 32 ⁰С. Чиллеры обладающие холодопроизводительностью от 600 до 105600 Вт при 16 ⁰С доступны в различных компоновках, которые позволяют как удобно интегрировать их в уже существующие установки, так и сконструировать новую.

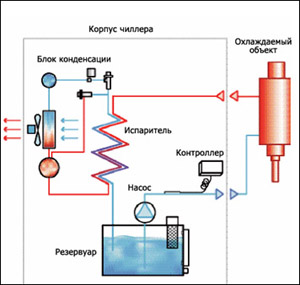

ЧИЛЛЕР - ХОЛОДИЛЬНАЯ УСТАНОВКА С ЗАМКНУТЫМ ЦИКЛОМ (CLOSED LOOP)

Чиллер. Холодильная машина с замкнутым циклом

Чиллер с замкнутым циклом (closed loop) содержит в себе все необходимые агрегаты для организации рециркуляции охлаждающей жидкости. Пользователю требуется только присоединить холодильную установку к охлаждаемому объекту и заправить резервуар чиллера охлаждающей жидкостью – деионизированной водой, смесью воды и гликоля, основанных на воде синтетических смесях.

Чиллер может быть снабжен встроенным контроллером температуры охлаждающей жидкости, позволяющей управлять данной холодильной машиной температурой с точностью ±0,3 ⁰С, блоком управления потоком охлаждающей жидкости, устанавливающим наиболее оптимальный поток с целью обеспечения отвода необходимого количества тепла и экономии электроэнергии, а также Чиллер. Холодильная машина с замкнутым циклом. Промышленное холодильное оборудование.

Чиллер. Холодильная машина с замкнутым циклом. Промышленное холодильное оборудование.

необходимыми системами блокировки и сигнализации в случае несоответствия условий эксплуатации рабочим требованиям.

Широкий выбор дополнительных насосов позволяет организовывать различные схемы терморегулирования. Контактирующие с охлаждающей жидкостью вещества – нержавеющая сталь и пластик – позволяют обеспечивать отсутствие в контуре посторонних примесей. Кроме того, снабжены фильтрами для блокирования попадания посторонних примесей внутрь цикла. Холодопроизводительность чиллеров с замкнутым циклом – от 750 Вт до 105600 Вт (при 16 ⁰С, окружающая среда 32 ⁰С).

Технические характеристики чиллеров с замкнутым циклом

Модель OC- 25R 33R 50R 75R 100R 150R 200R 300R 400R 500R 750R 1000R 1500R 2000R 2500R 3000R

Холодопроиз-водительность, Вт (при 16⁰С) 750 970 1760 2350 3520 5280 7040 10560 14000 17600 26400 35200 52800 70400 88000 105600

Производительность насоса, л/мин. 6 6 9 15 23 30 30 45 60 75 112 150 225 300 375 450

Объем резервуара, л 7,5 7,5 15 15 38 38 54 75 120 120 180 225 375 560 560 750

Масса, кг 60 80 90 90 180 180 250 273 320 395 460 550 680 1150 1150 1300

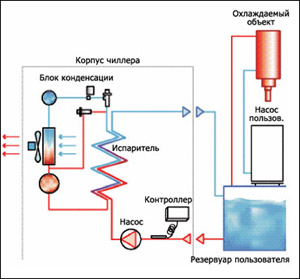

ЧИЛЛЕР - ХОЛОДИЛЬНАЯ УСТАНОВКА С ОТКРЫТЫМ ЦИКЛОМ (OPEN LOOP)

Чиллер с открытым циклом. Промышленное холодильное оборудование.

Чиллер с открытым циклом (open loop) используется в случае, когда у пользователя уже есть резервуар для охлаждающей жидкости и насос для обеспечения ее рециркуляции между резервуаром и охлаждаемым объектом. Чиллер обеспечивает охлаждение жидкости в этом резервуаре, организуя ее рециркуляцию с помощью собственного насоса.
Холодильная уставка может быть снабжена встроенным контроллером температуры охлаждающей жидкости, позволяющей управлять ее температурой с точностью ±0,3 ⁰С, блоком управления потоком охлаждающей жидкости, устанавливающий наиболее оптимальный поток с целью обеспечения отвода необходимого количества тепла и экономии электроэнергии, а также необходимыми системами блокировки и сигнализации в случае несоответствия условий эксплуатации рабочим требованиям. Кроме того, испаритель имеет легко разборную конструкцию для облегчения его очистки в приложениях, где охлаждающая жидкость может быть загрязнена.

Контактирующие с охлаждающей жидкостью вещества – нержавеющая сталь и пластик – позволяют обеспечивать отсутствие в контуре посторонних примесей. Кроме того, чиллеры снабжены фильтрами для блокирования попадания посторонних примесей внутрь цикла. Холодопроизводительность чиллеров с открытым циклом – от 750 Вт до 105600 Вт (при 16 ⁰С, окружающая среда 32 ⁰С).

ЧИЛЛЕР - ХОЛОДИЛЬНАЯ УСТАНОВКА ОХЛАЖДЕНИЯ С ВВОДОМ В ЦИКЛ (IN-LINE SYSTEM)

Чиллер с вводом в цикл. Промышленное холодильное оборудование.

Чиллер с вводом в цикл (in-line) по структуре и техническим характеристикам аналогичен чиллеру с открытым циклом, с той лишь разницей, что насос для организации рециркуляции охлаждающей жидкости между чиллером и резервуаром также предоставляется пользователем.
То есть, в чиллер жидкость попадает под давлением. Холодопроизводительность чиллеров аналогична чиллерам с открытым циклом, массогабаритные характеристики меньше.

Технические характеристики чиллеров с открытым циклом

Модель OC- 25R 33R 50R 75R 100R 150R 200R 300R 400R 500R 750R 1000R 1500R 2000R 2500R 3000R

Холодопроиз-водительность,
Вт (при 16⁰С) 750 970 1760 2350 3520 5280 7040 10560 14000 17600 26400 35200 52800 70400 88000 105600

Производит. насоса,
л/мин. 6 6 9 15 23 30 30 45 60 75 112 150 225 300 375 450

Масса, кг 68 68 90 90 135 160 250 273 320 395 460 550 680 1150 1150 1300

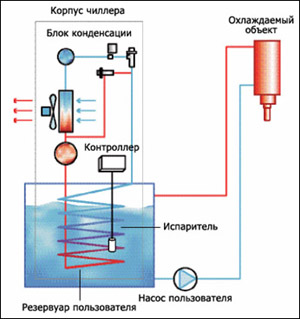

ЧИЛЛЕР - ХОЛОДИЛЬНАЯ УСТАНОВКА ПОГРУЖНОГО ТИПА (DROP-IN SYSTEM)

Чиллер - холодильная установка погружного типа. Промышленное холодильное оборудование.

Чиллер погружного типа сконструирована таким образом, чтобы пользователь мог поместить его в существующий резервуар с охлаждающей жидкостью. Рециркуляция жидкости между резервуаром и охлаждаемым объектом также осуществляется насосом пользователя. Испаритель чиллера помещается внутрь резервуара пользователя. Таким образом, достигается изоляция контура чиллера от контура охлаждения, что предотвращает возможность загрязнения внутренних частей чиллера и увеличивает общую надежность системы.

Холодильная машина может быть снабжена встроенным контроллером температуры охлаждающей жидкости, позволяющей управлять ее температурой с точностью ±0,3 ⁰С, блоком управления потоком охлаждающей жидкости, устанавливающим наиболее оптимальный поток с целью обеспечения отвода необходимого количества тепла и экономии электроэнергии, а также Чиллер погружного типа.

Испаритель выполнен из нержавеющей стали для повышения надежности и возможности работы с «грязными» охлаждающими жидкостями.
Холодопроизводительность чиллеров с замкнутым циклом – от 750 Вт до 35200 Вт (при 16 ⁰С, окружающая среда 32 ⁰С).

Технические характеристики чиллеров с открытым циклом

Модель OC- 25DI 33DI 50DI 75DI 100DI 150DI 200DI 300DI 400DI 500DI 750DI 1000DI

Холодо-производительность., Вт (при 16⁰С) 750 970 1760 2350 3520 5280 7040 10560 14000 17600 26400 35200

Масса, кг 45 45 82 90 135 205 250 460 320 395 460 550

ОПЦИИ ЧИЛЛЕРОВ

Чиллеры могут опционально оснащаться:
■ цифровым контроллером температуры охлаждающей жидкости, позволяющей управлять ее температурой с
    точностью ±0,3 ⁰С;
■ блоком управления потоком охлаждающей жидкости, устанавливающим наиболее оптимальный поток с целью
    обеспечения отвода необходимого количества тепла и экономии электроэнергии;
■ дополнительным насосом для перекачки охлаждающей жидкости;
■ системой удаленного управления;
■ необходимыми системами блокировки и сигнализации в случае несоответствия условий эксплуатации рабочим
    требованиям.
