Вакуумные трубчатые печи TVF-1200X22/X43 с внутренним диаметром камеры 22/43 мм, вакуумными фланцами и контроллером на 30 температурных режима.

Вакуумные трубчатые печи TVF-1200X22/X43 разработаны для обжига небольших образцов до температуры1200°С в кварцевой трубке внутренним диаметром 22/43 мм.
Температурный контроллер точной регулировки позволяет программировать скорость нагрева и охлаждения вакуумной трубчатой печи, время выдержки в 30 режимах.

Вакуумная трубчатая печь может функционировать как в вертикальном, так и горизонтальном положении, удовлетворяя различные приложения, такие как: обжиг образцов, VSL и CVD процессы, испытание на закалку.



Вакуумная трубчатая печь комплектуется двумя вакуумными фланцами из нержавеющей стали, комплектом уплотнительных вакуумных колец, двумя вакуумными клапанами и вакуумным датчиком с диапазоном измерения давления 0,15…-0,1 МПа.




Спецификация вакуумных трубчатых печей ТVF-1200X22/X43 с кварцевой трубкой диаметром 22/43 мм и вакуумными фланцами из нержавеющей стали:


Параметр	Характеристика
Рабочая температура°С	100-1200 (1100°С длительное время, 1200°С не более 2 часов)
Размер кварцевой камеры Dнар.×Dвн.×Длина, мм	25×22×610 (ТVF-1200X22) 50×43×610 (ТVF-1200X43)
Длина зоны нагрева, мм	300
Длина зоны с постоянной температурой, мм	80
Температурный контроллер	Панель со светодиодным цифровым дисплеем на 30 программ с точностью ±1°С
Точность задания температуры, °С	±2
Ток, А	5
Напряжение, В	208-240, однофазное
Частота, Гц	50/60
Мощность, Вт	1200
Габаритные размеры, мм	260×380×400
Вес (брутто), кг	18
Размеры печи в транспортной упаковке, мм	530×590×640

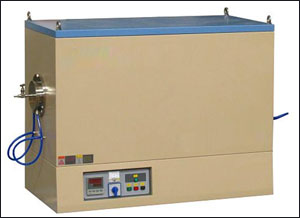

Вакуумные трубчатые печи TVF-1100X150/210/270 с внутренним диаметром камеры 146/210/270 мм, вакуумными фланцами и контроллером на 30 температурных режима.

Вакуумные трубчатые печи TVF-1100X150/210/270 с кварцевой камерой, как правило, используются в материаловедческих и химических приложениях для спекания различным материалов, а также для отжига полупроводниковых пластин диаметром 5/8/10 дюймов в вакууме или газовой среде.

Температура трубчатых вакуумных печей TVF-1100X150/210/270 контролируется высокоточным контрол-лером с точностью ±1°С в 30 режимах до уровня 1100°С.

Спецификация вакуумных трубчатых печей TVF-1100X150/210/270 с кварцевой камерой диаметром 146/208 мм и вакуумными фланцами из нержавеющей стали:


Параметр	Характеристика
Устройство печи	● Двухслойный стальной кожух с воздушным охлаждением  ● Два охлаждающих вентилятора, поддерживающие температуру на внешней части кожуха не более 70°С  ● Изоляция из высокочистого корундового волокна, обеспечивающая максимальную энергоэффективность  ● Дополнительное водяное охлаждение фланца
Максимальная рабочая температура, °С	1100
Номинальная рабочая температура, °С	400 - 1050
Нагревательный элемент	NiCrAl провод сопротивления
Материал и размер трубки Dнар.×Dвн.×Длина, мм	152×146×1300 (ТVF-1100X150) 215×208×1300 (TVF-1100X210) 280×270×1300 (TVF-1100X270) Два пористых керамических блока, размещаемые внутри трубки со стороны фланцев, для защиты от теплового излучения
Термопара	К типа (TVF-1100X150/210) S типа (TVF-1100X270)
Температурный контроллер	Панель со светодиодным цифровым дисплеем на 30 программ с функцией защиты от перегрева и разрушения термопары
Максимальная скорость нагрева/охлаждения, °С/мин	не более 20 (TVF-1100X150/210) не более 10 (TVF-1100X270)
Длина зоны нагрева, мм	900
Длина зоны с постоянной температурой, мм	350 (±1°С) (TVF-1100X150/210) 400 (±5°С) (TVF-1100X270)
Точность задания температуры, °С	±1
Комплект вакуумного уплотнения	● Два фланца из нержавеющей стали с одним вакуумным датчиком и двумя фитингами ¼ дюйма под шланг  ● Водоохлаждаемая рубашка, встроенная во фланец  ● Уровень вакуума зависит от возможностей насоса (обычно 10-2 Торр для механического, 10-5 для турбомолекулярного)

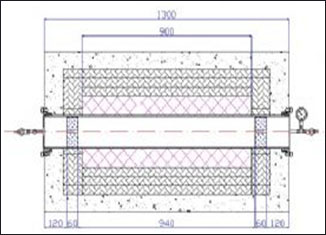

Чертеж вакуумной трубчатой печи в разрезе

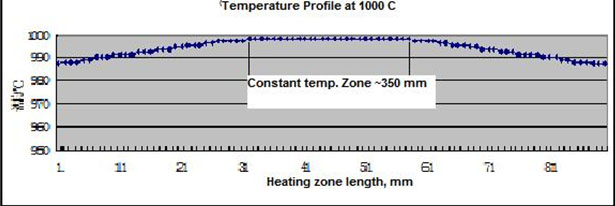

Профиль распределения температуры
Напряжение, В	220, однофазное
Ток, А	50
Частота, Гц	50/60
Мощность, Вт	8000
Габаритные размеры, Д×Ш×В мм	1300×670×1060
Вес (нетто), кг	220
Вес (брутто), кг	250
Размеры печи в транспортной упаковке, мм	1780×1780×1650

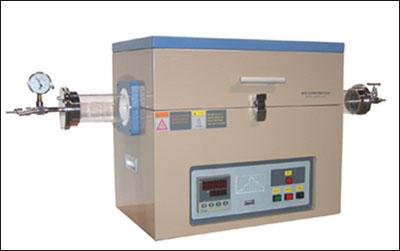

Вакуумные трубчатые печи SVF-1200X50/X80/X100 с разделяемым корпусом и одной зоной нагрева.

Спецификация трубчатых печей SVF-1200X50/X80/X100 с разделяемым корпусом и одной зоной нагрева:


Параметр	Характеристика
Устройство печи	• Двухслойный стальной корпус с воздушным охлаждением поддерживает температуру на внешней части кожуха не более 60°С • Изоляция из высокочистого корундового волокна, обеспечивает максимальную энергоэффективность
Максимальная рабочая температура, °С	1200 (не более 1 часа)
Номинальная рабочая температура, °С	до 1100
Нагревательный элемент	Сплав Fe-Cr-Al с примесью молибдена
Материал и размер трубки Dнар.×Dвн.×Длина, мм	Плавленый кварц 50×44×1000 (SVF-1200X50) 80×74×1000 (SVF-1200X80) 100×94×1000 (SVF-1100X100)
Температурный контроллер	Панель со светодиодным цифровым дисплеем на 30 программ
Максимальная скорость нагрева/охлаждения, °С/мин	не более 20 (SVF-1200X50/X80) не более 10 (SVF-1200X100)
Длина зоны нагрева, ммм	440
Длина зоны с постоянной температурой, мм	150 (±1°С) (SVF-1200X50) 120 (±1°С) (SVF-1200X80) 120 (±1°С) (SVF-1200X100)
Точность задания температуры, °СС	±1
Комплект вакуумного уплотнения	Два фланца из нержавеющей стали с одним вакуумным датчиком и двумя фитингами ¼ дюйма под шланг
Уровень вакуума	• 10-2 Торр для механического насоса • 10-4 для диффузионного насоса • 10-5 для турбомолекулярного насоса • натекание менее 5 мТорр/мин
Напряжение, В	220, однофазное
Частота, Гц	50/60
Мощность, Вт	2500
Габаритные размеры, Д×Ш×В мм	550×380×520
Вес (нетто), кг	60
Вес (брутто), кг	90
Размеры печи в транспортной упаковке, мм	1150×1150×900

Все вакуумные печи оборудованы с соблюдением всех правил техники безопасности.


Компания АКТАН изготавливает вакуумные трубчатые печи с кварцевой камерой под Ваши условия. Пожалуйста, связывайтесь с нашими специалистами по всем возникающим вопросам!
