ОПИСАНИЕ ВАКУУМНЫХ ТЕРМОШКАФОВ ВТШ
|

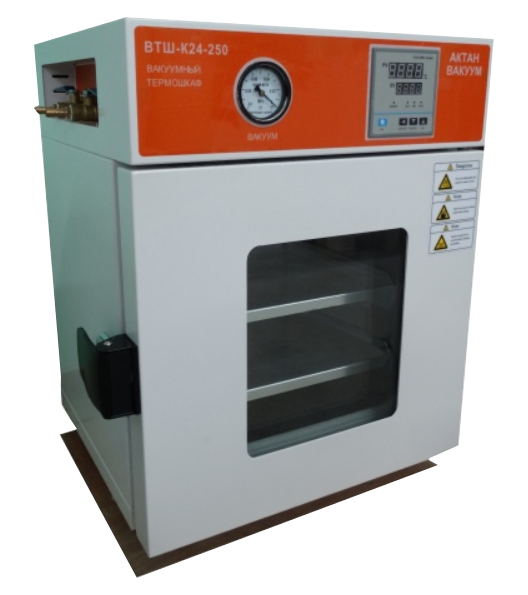

Вакуумный термошкафсерии ВТШ с ручным управлением. Нагрев 250°C. Вакуум 1 мбар.
 Вакуумный термошкаф серии ВТШ состоит из вакуумной камеры, снаружи которой расположены нагревательные элементы (U-образные трубчатые нагреватели) и термопара для измерения температуры. Вакуумная камера вакуумного термошкафа обложена теплоизолирующим материалом. Вакуумный насос откачивает вакуумную камеру термошкафа, после чего включается её нагрев. Термоконтроллер регулирует скорость нагрева и максимальную температуру. Тепло, идущее от стенок вакуумнойкамеры, нагревает расположенный внутри вакуумной камеры образец. Выделяющаяся из образца влага или газы откачиваются вакуумным насосом.
Вакуум измеряется стрелочным манометром, при этом предельный вакуум сушильного шкафа (единицы или десятые доли мбар) зависит от используемого вакуумного насоса.
Учитывая, что вакуумные магистрали изготовлены из пластиковых трубок, диаметр трубок 10 мм, в качестве запорной арматуры используются газовые краны, получение более глубокого вакуума в термошкафу затруднительно. Вакуумная камера сварена из нержавеющей стали толщиной 1.5 мм, сварные швы сделаны снаружи вакуумного шкафа.
Рабочая температура вакуумных лабораторных шкафов варьируется от +70°C до 230°C (длительный нагрев). Возможен кратковременный нагрев в течение 1 часа до 250°С.
Вакуумный термошкаф поставляется с термоконтроллером с ПИД регулятором, позволяющим прецизионно управлять данным сушильным вакуумным шкафом.
Нагреватели находятся с внешней стороны вакуумной камеры термошкафа (всего 4 нагревателя).
Термопара для измерения температуры также прикреплена к внешней стороне вакумной камеры.
Учитывая, что на каждой стороне вакуумной камеры сушильного шкафа находится всего по одному трубчатому U-образному нагревателю, равномерость распределения температуры (± 2°C)
Вакуумный термошкаф серии ВТШ поставляется только со стеклянной дверью.
Области применения:
- сушка термочувствительных материалов, быстрая сушка,
- дегазация, дегазация металлов,
- выпаривание, нагрев металлических деталей для поверхностной обработки,
- полимеризация,
- тестирование,
- калибровка барометров,
- дегазация, с целью устранения воздушных пузырьков.
Конструкция вакуумного шкафа:
• Размер камеры вакуумного термошкафа: 24 л., 52 л., 91 л. и 215 литров.
• Внутренний корпус вакуумного шкафа выполнен из коррозионностойкой нержавеющей стали с закругленными углами.
• Внешний корпус вакуумного лабораторного термошкафа изготовлен из стальных листов, покрытых специальной краской.
• Внутри вакуумного шкафа отсутствует контакт между внутренним и внешним корпусом, такая оптимальная изоляция минимизирует рассеяние тепла внутри вакуумного шкафа.
• Дверь данных вакуумных лабораторных шкафов сделана с использованием толстого и усиленного стекла.
• Силиконовый уплотнитель обеспечивает хорошее уплотнение двери вакуумного шкафа с корпусом термошкафа.
• Полное отсутствие асбестсодержащих элементов.
• Правосторонняя дверь в конструкции вакуумного шкафа.
• Внутри вакуумной камеры термошкафа находятся полки для размещения образцов.
Сводная таблица вакуумных сушильных шкафов ВТШ
| Модель |
ВТШ-К24-250 |
ВТШ-К52-250 |
ВТШ-К91-250 |
ВТШ-К215-250 |
| Рабочая температура |
от + 70°C до 230°C |
| Макс. температура |
240°C - 250 °C |
| Температурная флуктуация: |
± 2 °C |
| Объем (л) |
24 л |
52 л |
91 л |
214,5 л |
| Объем камеры вакуумного шкафа (Ш х Г х В) мм: |
300х300х270 |
415х345х370 |
450х450х450 |
550х600х650 |
| Полки из алюминия (шт) |
2 |
| Максимальная нагрузка на полку (кг) |
15 |
| Габариты вакуумного шкафа (Ш х Г х В) мм |
480x480x605 |
560x540x680 |
640х590х780 |
839х850х1109 |
| Вес (нетто) кг |
42 кг |
67 кг |
82 кг |
170 кг |
| Параметры электросети 50 Гц |
220В 1Ф 50 Гц |
| Мощность |
800 Вт |
1400 Вт |
2000 Вт |
Опции, которые могут быть изменены при поставке вакуумного сушильного шкафа серии ВТШ:
- алюминиевые полки могут быть заменены на полки из нержавеющей стали.
- стандартный термоконтроллер может быть заменен на ПИД-регулятор ОВЕН ТРМ251
В комплект поставки вакуумного шкафа ВТШ вакуумный насос не входит. Вакуумный насос необходимо приобретать отдельно от вакуумного шкафа. Выбор откачных средств для вакуумного лабораторного шкафа определяется задачей заказчика.
Как правило, с вакуумными термошкафами серии ВТШ используются одно- или двухступенчатые пластинчато-роторные насосы с быстротой действия 2.5, 5 или 10м3/ч, которые имеют предельный вакуум 2х10-3 мбар (при этом предельный вакуум самого вакуумного термошкафа не будет лучше долей мбар). По требованию заказчика можно установить любой другой тип насоса для совместной работы с вакуумным сушильным шкафом ВТШ, например, безмасляный диафрагменный вакуумный насос или безмасляный спиральный вакуумный насос.
Таблица для заказа
| Артикул |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| ВТШ-К24-250 |
Вакуумный термошкаф АКТАН ВТШ-К24-250 |
 |
| ВТШ-К52-250 |
Вакуумный термошкаф АКТАН ВТШ-К52-250 |
|
| ВТШ-К91-250 |
Вакуумный термошкаф АКТАН ВТШ-К91-250 |
|
| ВТШ-К215-250 |
Вакуумный термошкаф АКТАН ВТШ-К215-250 |
|
| |
