Компания АКТАН ВАКУУМ поставляет высоковакуумные печи системы VF60S
вакуумные камерные электропечи.

Высокоточная, высокостабильная,  печь


Вакуумная печь системы VF60S Вакуумная печь системы  VF60S – это высоковакуумная, высокотемпературная, технически усовершенствованная вакуумная печь для выполнения всех ваших задач в области термической обработки. Камера печи имеет объем рабочей зоны 0,0566 м3 (56,6 л), она целиком выполнена из нержавеющей стали и способна выдерживать до 90,72 кг рабочего материала для следующих процессов: закалка, отпуск, аустенизация, упрочнение, снятие напряжений, пайка, спекание, обжиг, соединения нескольких элементов, отжиг и многие другие традиционные процессы термической обработки в высоком вакууме.

В комплект системы также входит модуль регулировки нагрева в трех зонах и дверь «heat pack», которая изготавливается в защитном исполнении с электропневматическим управлением, точность нагрева окружающей среды внутри камеры позволяет получать оптимально равномерное распределение температуры.

Соотношение специально разработанной зоны нагрева камеры и системы вакуумирования позволяет быстро получать необходимый уровень вакуума, что обеспечивает максимальную производительность, качество продукции и чистоту рабочей зоны. Использование инертного газа в системе быстрого охлаждения металлургического газа эффективно охлаждает камеру, и тем самым повышает производительность печи. Интерфейс программного обеспечения может быть сконфигурирован на регулируемое охлаждение, позволяя тем самым пользователю точно контролировать охлаждение среды. Вакуумная печь системы  VF60S, по желанию, также может быть сконфигурирована под различные газовые процессы.

От вас требуется задать один раз специальные параметры процесса, а компьютерная система контроля в полностью автоматизированном режиме проведет процесс и сохранит необходимые данные. От оператора требуется только загрузить и разгрузить систему, а также нажать кнопку пуск.

Система  VF60S состоит из полностью закрытых модулей с проводами, кабелями и насосами, что позволит вам поддерживать рабочее пространство в чистоте и простоте обслуживания. Вакуумная печь системы  VF60S проста в монтаже, а также в подключении к электропитанию, газовым, водяным и воздушным линиям.

Если для ваших приложений требуется зоны нагрева большего размера, то ознакомьтесь с нашими вакуумными печами серии VF160 и VF340.

Уровень температуры и ее регулировка:
серия 10 – 1000°С
серия 13 – 1315°С
серия14.5 – 1415°С
серия 16.5 – 1650°С
серия 20 – 2000°С
• Шаг регулировки ± 1°С
• Стабильность поддержания номинальной температуры ± 2°С *
• Регулировка источника питания SCR (кремниевый триодный тиристор)
• Управление трех зон нагрева с независимым контуром обратной связи с ПИД-регулятором


Система вакуумной откачки:
• стандартное время откачки*
  до 0,1 Торр – 7 минут
  до 10-5 Торр – 15 минут
• Высоковакуумный клапан: Угловой тарельчатый клапан T-M Ду-150
• Диффузионный насос Ду-150, быстрота действия – 2400 л/с
• Механический форвакуумный насос с быстротой действия – 20 л/с
• Механический насос поддержки и стабилизации вакуума – 1,8 л/с

Дополнительные возможности (по запросу):
- Замена вакуумной системы – механический, безмасляный, диффузионный, криогенный и турбомолекулярный насосы


Система подачи инертного газа и быстрого охлаждения
• Нагнетатель 10 HP – расход атмосферного воздуха – 2 м3
• Теплообменник газ/вода
• 18 проточных направляющих в рабочий объем для газа быстрого охлаждения
• Система встроена в камеру печи, нет компонентов монтированных снаружи

Дополнительные возможности (по запросу):
- Различные технологические газовые процессы
- Контролируемое охлаждение

Система контроля
Вакуумная печь системы VF60S • Система контроля «Е»: полностью через персональный компьютер, программируемый логический контроллер (PLC) и интерфейс управления концентратором (HMI). Пакет программного обеспечения позволяет проводить высококачественный контроль, анализ системы, управление и сбор данных. На 17 дюймовом сенсорном LCD мониторе отображено более 14 удобных для пользователя экранов. Такое состояние системы мониторинга исключает необходимость наличия специальных программируемых устройств, контроллеров и индикаторов сообщений.
• Контроль температуры
• Цифровой дисплей вакуумной системы
• Центр обработки стандартных термопар
• Аварийный останов

Дополнительные возможности (по запросу):
- Групповое наблюдение за термопарами
- Система бесперебойного электропитания (UPS)
- Многоканальный ленточный самописец

Диапазон рабочих давлений
• От высокого вакуума до 2 бар (возможно и большее давление)
• Рабочее давление зависит от максимальной температуры: от высокого вакуума до 1 Торр (возможно большее давление, зависит от температуры)
• Допускается давление между атмосферным и 2 бар (при использование быстрого охлаждения)
• Возможно давление 6 бар

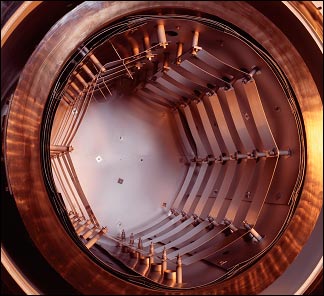

Конструкция зоны нагрева
• Полезная рабочая зона, м (ШxВxГ) 0,305x0,305x0,61
• Объем полезной рабочей зоны 0,0566 м3
• Допустимый вес рабочего материала 90,72 кг (возможен и более высокий вес)
• Зона нагрева цилиндрическая, горизонтально ориентированная, состоит из шести высокотемпературных (с низким сопротивлением) молибденовых нагревательных поясов/лент шириной 5,08 см
• Тепловая защита многосоставная и состоит из молибденовых слоев поверх слоев нержавеющей стали в оболочке из нержавеющей стали. Дверь «heat pack» изготавливается в защитном исполнении с электропневматическим управлением
• Для ремонта или технического обслуживания зона нагрева легко полностью заменяется как блок, что уменьшает время простоя
• Молибденовый высокотемпературный нагреватель в сборе имеет размеры, м (ШxГ) 0,305x0,61

Дополнительные возможности (по запросу):
- Нагревательные элементы из графита или вольфрама
- Графитовая изоляция в оболочке из нержавеющей стали


Камера
Вакуумная печь системы VF60S • Выполнена целиком из нержавеющей стали и включает в себя центральный затвор и водяную рубашку
• Конструкция камеры с двойной стенкой позволяет полный контакт вода–поверхность
• Двойная стенка из нержавеющей стали, дверь с водяным охлаждением
• Водяное охлаждение с механической подачей вне вакуумной камеры, исключена возможность утечек воды внутрь камеры
• Помимо центрального пневматического зажима, есть шесть дополнительных зажимов
• Рабочее давление: от высокого вакуума до 2 бар (возможно исполнение и на большее давление)

Меры обеспечения безопасности

Все вакуумные печи оборудованы с соблюдением всех правил техники безопасности

*Все значения времени и давления указаны для чистой, сухой, пустой, обезгаженной среды внутри камеры. Откачка начинается от давления и температуры окружающей среды, также допускаются другие варианты. Время откачки и давления указаны для конкретных насосов при максимальной температуре.
