Вакуумные соединения KF (Kwik-FlangeTM) и компоненты стандарта KF обеспечивают экономичное, быстрое и многократное соединение вакуумной арматуры с диаметром условного прохода от 10 до 50 мм.
Компоненты с фланцами данного стандарта успешно применяются в акуумных системах в диапазоне давлений от 1 атм до 1х10-8 торр (мм. рт. ст.). Фланцы изготовлены из высокопрочной стали марки 304ss. Компоненты с фланцами KF являются идеальным решением для вакуумных систем, требующих быстрой и частой сборки и разборки.
Герметичность соединения фланцев KF достигается благодаря равномерному сжатию эластомерного (витонового или другого) уплотнения, располагаемого между двух фланцев, которые притягиваются друг другу с помощью радиального хомута, с одной стороны половинки которого закреплены на оси, а с другой стороны соединяются тем или иным способом. Для создания равномерности сжатия эластомерного уплотнения его помещают в между двух металлических колец, имеющих край круглого сечения (для больших диаметров).
Вакуумное соединение KF с помощью быстроразъемного хомута
Вакуумное соединение KF с помощью накладного хомута

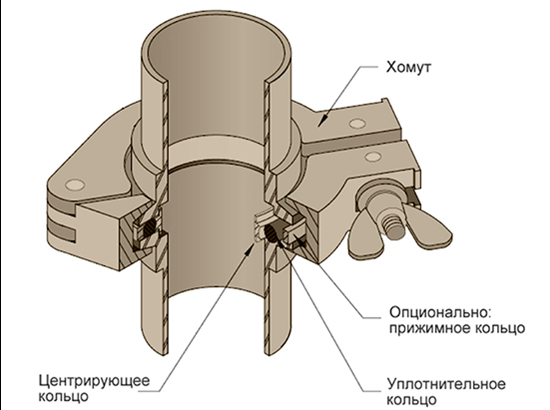

Эластомерное уплотнение одевается на кольцо, внешний край которого имеет круглое сечение. Внутренний край имеет выступы, которые вставляются в соединяемые фланцы, обеспечивая их центрирование. При соединении фланцев стандарта KF их торцевые поверхности упираются в центрирующее металлическое кольцо, что сохраняет уплотнительное кольцо от чрезмерного сдавливания и разрушение.
Для работы в более высокотемпературных режимах для быстроразъемного уплотнения используется эластомер марки Kalrez®, обеспечивающий уровень уплотнения не хуже витона (до 10-8 торр) и, при этом, обладающий лучшей термостойкостью – до 250°С и устойчивостью к воздействию химически активных сред.
