Компания АКТАН ВАКУУМ поставляет вакуумные двери быстрого доступа

ДВЕРЬ ВАКУУМНАЯ БЫСТРОГО ДОСТУПА

Вакуумные быстросъемные двери, специально разработанные для быстрого и удобного доступа к загрузочным шлюзам и вакуумным камерам при загрузке и выгрузке подложек. Двери доступны в двух вариантах: глухие или со встроенным смотровым окном для визуального контроля процессов.

Для задач, требующих повышенной чистоты и минимального газовыделения, доступен вариант из высококачественной нержавеющей стали SS316L, обеспечивающий надежное поддержание вакуума внутри камеры.

Основные характеристики:

  • Разнообразие размеров фланцев, с окном и без
  • Стандартный материал – нержавеющая сталь SS304L, опционально SS316L
  • Прецизионная откидная конструкция с уплотнением из FKM для надежной герметизации
  • Совместимость с креплениями для портов CF
  • Универсальная установка в любом положении

Двери вакуумные быстрого доступа Двери вакуумные быстрого доступа предназначены для использования в системах шлюзовой загрузки и других приложениях, требующих легкого и быстрого доступа, где приемлемым является уплотнение атмосферы с помощью витоновой прокладки. Конструкция вакуумной дверцы включает в себя ряд особенностей, которые обеспечивают долговременную и бесперебойную эксплуатацию.

Дверца может крепиться к камере болтами или привариваться, тем самым возможно создание постоянной или временной сборки.



Технические характеристики для дверцы быстрого доступа

Уплотнение дверцы FKM (Viton)
Монтажное уплотнение Медный уплотнитель (поставляется отдельно)
Рабочий диапазон давлений 760... 1х10-8 Торр
1000 ... 1х10--8 мбар
100 ... 1х10-7 кПа
Герметичность по Гелию 1 х 10-9 Торр л/с, He
1х10-9 мбар л/с, He
1х10-8 кПа
Диапазон температур -20°С ... 150°С
Температура прогрева 100°С
Материал корпуса Нержавеющая сталь 304/L
Материал шарниров Нержавеющая сталь и медь
Материал смотрового окна Стекло (только с вариантом смотрового окна)
Монтажное положение 90, 180, 270, 360 градусов

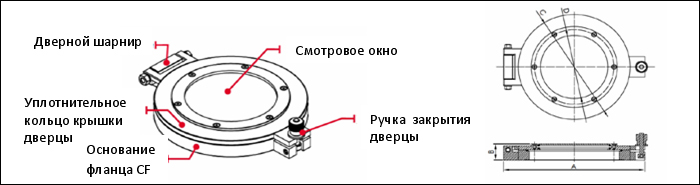

Дверца со смотровым окном
Двери вакуумные быстрого доступа. Дверца со смотровым окном



Размер фланца, мм А, мм В, мм С, мм D, мм Купить в интернет-магазине eVacuum.ru
CF4.5" 170.0 32.2 113.5 63.8 цена на Дверь вакуумная быстрого доступа на фланце CF4.5''(CF63) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru
CF6" 210.0 34.6 151.6 101.6 цена на Дверь вакуумная быстрого доступа на фланце CF6''(CF100) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru
CF8" 270.0 37.2 202.4 152.4 цена на Дверь вакуумная быстрого доступа на фланце CF8''(CF160) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru
CF10" 320.3 39.4 253.2 152.4 цена на Дверь вакуумная быстрого доступа на фланце CF10''(CF200) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru

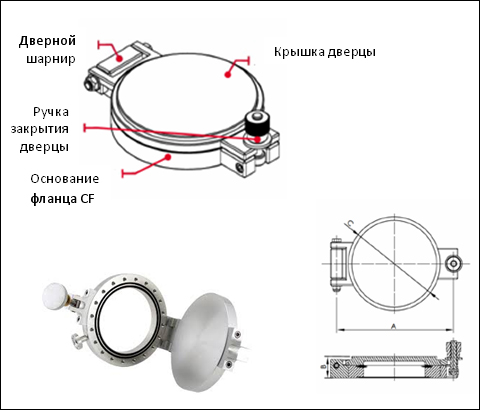

Дверца без смотрового окна
Двери вакуумные быстрого доступа. Дверца без смотрового окна




Размер фланца, мм А, мм В, мм С, мм Купить в интернет-магазине eVacuum.ru
CF4.5" 170.0 32.2 113.5 цена на Дверь вакуумная быстрого доступа на фланце CF4.5''(CF63) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru
CF6" 210.0 34.6 151.6 цена на Дверь вакуумная быстрого доступа на фланце CF6''(CF100) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru
CF8" 270.0 37.2 202.4 цена на Дверь вакуумная быстрого доступа на фланце CF8''(CF160) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru
CF10" 320.3 39.4 253.2 цена на Дверь вакуумная быстрого доступа на фланце CF10''(CF200) со смотровым окном, сталь 304, уплотнение двери витон - купить в интернет-магазине eVacuum.ru
