Описание стандарта NPT
Tрубная коническая дюймовая резьба стандарта NPT существует в двух конфигурациях — Male (наружная) и Female (внутренняя).
Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.
Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.
| Обозначение размера резьбы NPT, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм |
| Величина резьбы |
Число витков на 1 дюйм |
Длина резьбы |
Диаметр резьбы в основной плоскости |
Шаг, мм |
| Рабочая, мм |
От торца трубы до основной плоскости, мм |
Наружный Диаметр, мм |
Диаметр резьбы в основной плоскости |
| 1/16″ |
27 |
6,5 |
4,064 |
7,895 |
6,389 |
0,941 |
| 1/8″ |
7,0 |
4,572 |
10,272 |
8,766 |
0,941 |
| 1/4″ |
18 |
9,5 |
5,080 |
13,572 |
11,314 |
1,411 |
| 3/8″ |
10,5 |
6,096 |
17,055 |
14,797 |
1,411 |
| 1/2″ |
14 |
13,5 |
8,128 |
21,223 |
18,321 |
1,814 |
| 3/4″ |
14,0 |
8,611 |
26,568 |
23,666 |
1,814 |
| 1″ |
11½ |
17,5 |
10,160 |
33,228 |
29,694 |
2,209 |
| 1¼″ |
18,0 |
10,668 |
41,985 |
38,451 |
2,209 |
| 1½″ |
18,5 |
10,668 |
48,054 |
44,520 |
3,175 |
| 2″ |
19,0 |
11,074 |
60,092 |
56,558 |
3,175 |
| 2½″ |
8 |
|
|
72,699 |
|
3,175 |
| 3″ |
|
|
88,608 |
|
3,175 |
| 3½″ |
|
|
101,316 |
|
3,175 |
| 4″ |
|
|
113,973 |
|
3,175 |
| 5″ |
|
|
141,300 |
|
3,175 |
| 6″ |
|
|
168,275 |
|
3,175 |
| 8″ |
|
|
219,075 |
|
3,175 |
| 10″ |
|
|
273,050 |
|
3,175 |
| 12″ |
|
|
323,850 |
|
3,175 |

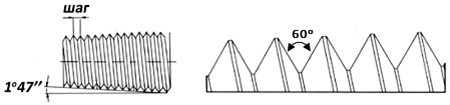

Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота — 0.86 мм.
|
|
