ИЗМЕРИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ НАПЫЛИТЕЛЬНЫХ ТЕХНОЛОГИЙ

О компании Intellemetrics
Приборы оптического контроля для прецизионных оптических покрытий IL550 и IL560
Система измерения глубины плазменного травления LEP400





Приборы оптического контроля – Устройства смены свидетеля (УСС)

Линейка продуктов
Устройства смены свидетеля (УСС)
FilmMaker2
FilmDirector2
Эксплуатационные характеристики


Приборы оптического контроля – Устройства смены свидетеля (УСС)Компания Intellemetrics производит устройства смены свидетеля (УСС) для различных напылительных установок на протяжении 20 лет. Результатом многолетней успешной работы в этой сфере стало появление УСС, которые характеризуются беспрецедентной надежностью (данное свойство системы имеет большое значение при использовании оборудования в производственных процессах, связанных с нанесением покрытий) и высокой воспроизводимостью (данная характеристика влияет на эффективность оптического контроля).
Устройство смены свидетеля является одной из важнейших частей высокоточной оптической измерительной системы. Очень часто мы сталкиваемся с УСС (самодельными либо устройствами других производителей), применение которых оказывает негативное влияние на рабочие характеристики прибора оптического контроля. Качество исполнения данного устройства имеет наибольшее значение в режиме работы "на отражение", а также в случае, когда расстояние между источником и детектором значительное, например, равняется отрезку между двумя противоположными сторонами вакуумной камеры. Инвестиции в УСС высокого качества непременно окупятся; отказ от покупки качественного устройства негативно скажется на эффективности измерительной системы (измерительная система не будет выполнять надлежащим образом своих функций). Пожалуйста, принимайте во внимание данное обстоятельство.

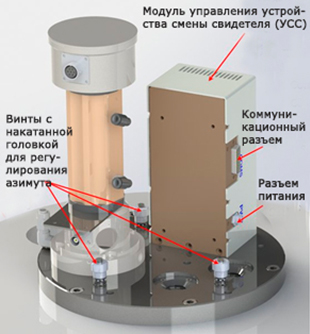

Компания Intellemetrics предлагает УСС в различном исполнении для оптоволоконных и безволоконных (FSO-технология) контрольных устройств. Конструкция данных устройств адаптируется к конфигурации вашей напылительной установки. УСС нашего производства подходят для использования в режимах отражения от передней поверхности, отражения от задней поверхности, а также в режиме работы в проходящем свете («на просвет»). Системы спроектированы таким образом, что существует возможность проведения оптической юстировки с внешней стороны напылительной камеры (идеальное решение для юстировки под вакуумом).

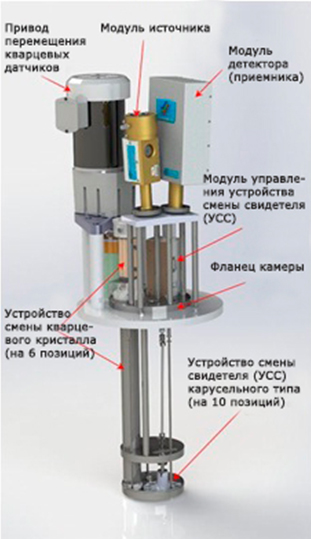

Количество свидетелей, которые содержатся в УСС, может варьироваться от 6 до 20 (в данном устройстве применяется механизм карусельного типа). Также могут быть поставлены устройства смены свидетеля стекового типа со 250-ю свидетелями.
Помимо этого, Intellemetrics поставляет УСС, объединенные с многопозиционными устройствами смены кварцевых кристаллов, что в еще большей степени повышает гибкость системы при ее интеграции в производственный процесс. Компания Intellemetrics предлагает две альтернативы: мы можем поставить устройство смены кварцевого кристалла либо выполнить интеграцию нашего оборудования с вашим устройством смены кварцевого кристалла. Управление УСС осуществляется непосредственно с приборов оптического контроля серий IL550 и IL560: таким образом, обеспечена полная интеграция и автоматизация системы.
Смена свидетеля программируется с помощью программного обеспечения FilmMaker , поставляемого компанией Intellemetrics, благодаря чему результатом напыления могут быть более сложные многослойные пленочные структуры. Используя программный пакет FilmMaker и FilmSimulator, поставляемый компанией Intellemetrics, инженер может спланировать смену свидетеля в схеме напыления и заранее определить воздействие на производительность и воспроизводимость.
Отправьте чертежи вашей системы нашим специалистам по САПР, и мы с радостью порекомендуем вам УСС в исполнении, которое подходит именно Вам.

Приборы оптического контроля – Устройства смены свидетеля (УСС). Основные характеристики

Основные характеристики

> Собственные (внутрифирменные) разработки. Адаптация устройств к конфигурации вашей камеры.
> Управление осуществляется системой оптического контроля, что обеспечивает высокую степень интеграции и автоматизации.
> Интеллектуальный интерфейс определяет, какая из позиций карусельного механизма задействована в данный момент, на какие из свидетелей уже нанесено покрытие, управляет проверкой ошибок и т.д.
> Опциональное многопозиционное устройство смены кварцевого кристалла
> Подходит для следующих режимов контроля: режим отражения от передней либо задней поверхности, режим работы в проходящем свете ("на просвет")
> Оптическая юстировка с внешней стороны камеры, то есть под вакуумом.
> Чрезвычайно высокая однородность результатов измерений при сравнении различных свидетелей.
> УСС карусельно типа на 16 свидетелей либо УСС стекового типа на 250 свидетелей.
