 Четырехканальный вакуумный блок контроля и индикации абсолютного давления 1400 - 10-4 мбар
Абсолютное измеряемое давление 1400 – 10-4 мбар
VD14 – микропроцессорный блок контроля и управления для вакуумметров. Имеет 4 входных канала, 2 релейных блока и последовательный интерфейс для соединения с ПК.
Области применения
• Промышленное технологическое оборудование
• Автоматизация технологических процессов
• Промышленный контроль процесса и регистрация данных для контроля качества
• Машиностроение
• Упаковочные технологии
• Химическое производство (например, вакуумные миксеры)
Преимущества применения контроллера VD14 с вакуумметрами серии Smartline:
• Универсальный блок питания 95-265 В переменного тока
• Двух- или трёхступенчатый контроль
• Большой ЖК графический дисплей с подсветкой
• Удобное управление с помощью меню
• Обмен данными через интерфейсы USB и RS232 позволяет записывать результаты измерений и настраивать уставки
• Монитор вакуумных реле
• Лёгкая настройка важных параметров датчика
• Возможна коммуникация с серией Smartline, так, что контроллер может работать как конвертер RS485-232
• Автоматическое определение подключённых датчиков
• Удалённое управление (блокировка и др. функции)
• Работает с приложением VacuGraph: запись и оценка процессов, программирование уставок, удалённое управление
• Одновременно работает с 4 измерительными каналами
• 4 программируемых беспотенциальных релейных выхода
Спецификация контроллера VD14 вакуумных датчиков
| Совместимые измерительные преобразователи |
Все вакуумные датчики серии Smartline |
| Дисплей |
LCD дисплей 51 х 31 мм, задняя подсветка, разрешение 128 х 64 |
| Обновление данных дисплея |
2 Гц (0,5 с) |
| Частота выборки |
RS485: 6, 25 Гц (160 мс) |
| Питание |
95 - 265 В перем., 50/60 Гц |
| Потребление мощности |
Максимально 45 Вт (включая вакуумные датчики) |
| Рабочая температура |
+5...+50°C |
| Температура хранения |
-20...+60°C |
| Измерительные входы |
1 RS485, SubD, 15-штырьковый «папа», для Smartline |
| Контрольные выходы |
2 по 2 релейных программируемых, поддерживается SP; 2 6-штырьковых терминала (VD14S4).
Долговечность выходов: более 300 000 циклов.
Электрические параметры: 250В переменного тока, 4А, или 45В переменного тока, 2А. |
| Последовательный интерфейс |
мини-USB, тип В, 5 штырьков (виртуальный COM-порт); RS232: 3,5 мм, 3 штырька |
| Степень защиты |
IP20 |
| Габариты, мм |
250 х 180 х 160 |
| Масса |
750 г |

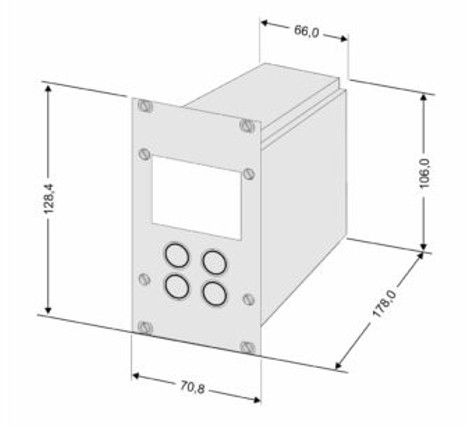

Габаритные размеры контроллера VD14 для вакуумных датчиков.
Размеры даны в миллиметрах
Информация для заказа контроллера VD14 для вакуумных датчиков
| Артикул |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VD14S4 |
VD14S4 Контроллер четырехканальный для подсоединения вакуумных датчиков серии Smartline |
 |
| Программное обеспечение |
| VGR |
VGR Программное обеспечение VacuGraph для Windows, MacOs и Linux (для одного устройства) |
|
| VGRX3 |
VGRX3 Программное обеспечение VacuGraph для Windows, MacOs и Linux (для трёх устройств) |
|
|
|
