VCP63 - Вакуумный датчик Пирани серии AnalogLine для измерения давления в диапазоне 1000 - 5 x 10^-4 мбар (750 - 5х10^-4 мм.рт.ст.)

Вакуумный датчик Пирани низкого и среднего вакуума VCP63  предназначен для измерения абсолютного давления в диапазоне от 1 атм до 5х10^-4 мбар (750 - 5х10^-4 мм.рт.ст.), и основан на запатентованном компанией Тираконт усовершенствованном принципе измерения давления в вакуумметрах Пирани.

Зарекомендовавший себя импульсный датчик Пирани Thyracont позволяет выполнять измерения в широком диапазоне при высокой разрешающей способности.

Усовершенствованный VCP63 использует оптимизированную температурную компенсацию. Точность и стабильность работы подтверждена на практике.

Аналоговый, выходной сигнал с логарифмической характеристикой

Преимущества применения вакуумных датчиков VCP63

• Высокая надежность
• Подходит для агрессивной среды
• Компактный дизайн для промышленного применения
• Высокая точность при нестабильном вакууме
• Превосходная воспроизводимость измерений
• Высокая химическая стойкость с платино-родиевой нитью
• Подходит для применения в сверхглубоком вакууме за счет того, что датчик заключен в прочный корпус из нержавеющей стали
• Прочная нить Пирани в форме спирали
• Высокая экономическая эффективность
• Нить защищена металлическим экраном, который обеспечивает хорошую защиту от масла и испарений растворителей
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Совместим с 2-канальными блоками контроля и индикации Thyracont VD12
• Точное регулирование уровня нулевого и атмосферного давления при помощи кнопки
• Выходной сигнал с логарифмической характеристикой 2,2 - 8,5 В
• Простота внедрения в систему и подключения к ПЛК, широкий диапазон напряжения питания
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 ISO-KF

Типичные применения вакуумных датчиков VCP63

• Аналитическое оборудование
• Применение с коррозионными газами
• Технологии нанесения покрытия
• Вакуумные печи
• Осушительные установки, работающие методом вымораживания
• Химические технологии
• Отслеживание состояния предварительного вакуума
• Технологические процессы
• Вакуумные центрифуги

Спецификация вакуумных датчиков VCP63

Принцип измерения вакуумного датчика	Теплопроводность (Пирани импульсный), зависит от типа газа
Материалы, контактирующие с вакуумом	Нерж. сталь 1.4307, никель, стекло, нить: платино-родиевая
Диапазон измерения вакуумного датчика	1000 - 5,0х10-4 мбар (750 - 5,0 х10 - 4 торр). макс. избыточн. абсолют. давление 4 бар
Точность измерения вакуумного датчика (% от считываемого значения)	Зависит от диапазона измерений: 1000 - 10 мбар: <±30% от показания  20 - 2 x 10-2 мбар: <± 10% от показания  < 2 x 10-2 мбар: < делитель 2
Повторяемость	1 x 10-2 мбар:± 5% от показания
Длительность реакции	Макс. 200 мс
Питание	15 - 30 В пост.
Электрическое подключение	Hirschmann, 6-полюсн., вилка, с фиксацией
Потребление мощности	макс. 1,5 Вт при постоянном напряжении питания 24 В
Рабочая температура	+5...+60°C
Температура хранения	-40...+70°C
Макс. температура вакуума	80°C на фланце
Выходной сигнал	2,2 - 8,5 В пост., логарифм. хар-ка, 1 В / десятичная доля  сопротивление нагрузки > 10 кΩ
Вакуумный соединитель	Малый фланец DN 16 ISO-KF
Степень защиты	IP40
Вес	120 г (приблиз.)

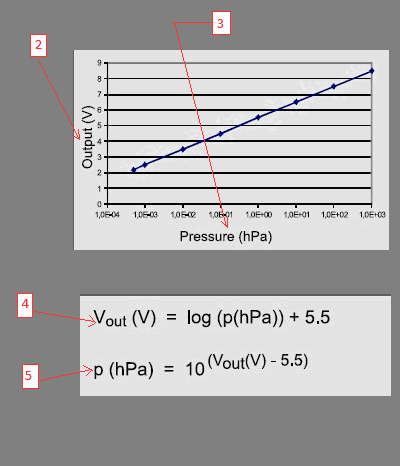

Формулы для вычисления давления и значения выходного сигнала вакуумного датчика

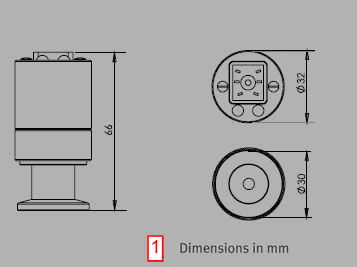

Габаритные размеры вакуумных датчиков VCP63

1 Размеры даны в миллиметрах
2 Выход (мА)
3 Давление (гПа)
4 V_ВЫХ(В) = log (p(гПа)) + 5,5

5 p(гПа) = 10(V_вых(В)-5,5)

Информация для заказа вакуумных датчиков VСP63

Каталожный номер	Наименование	Купить в интернет-магазине eVacuum.ru
VCP63MV	VCP63MV Вакуумный датчик Пирани для коррозионных сред на фланце KF16, выходной сигнал 0-10 В логарифмический, 1000 - 1e-4 мбар
Контроллеры вакуумных датчиков:
VD12S2	VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV, VCP63
Аксессуары:
XB0600002	XB0600002 Штекер для вакуумных датчиков VSC43MV, VSP63MV, VSP64MV, VCP63
W0606002	W0606002 Кабель для подсоединения вакуумных датчиков серии Analogline к контроллеру VD12, экранированный, 2 м
W0606006	W0606006 Кабель для подсоединения вакуумных датчиков серии Analogline к контроллеру VD12, экранированный, 6 м
Программное обеспечение:
VGR	VGR Программное обеспечение VacuGraph для Windows
