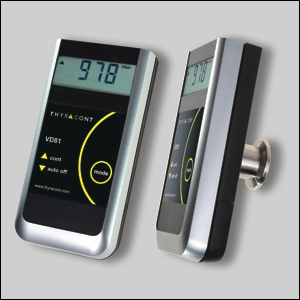

Универсальный электронный вакуумметр VD81 предназначен для измерения абсолютного давления в условиях низкого вакуума.

Доступно исполнение прибора с интерфейсом USB, а также использование в качестве устройства регистрации данных.

Преимущества применения широкодиапазонных компактных вакуумметров VD81

• Стойкий к химическим воздействиям керамический датчик с уплотнением Viton®
• Высокая повторяемость
• Высокая надежность и устойчивость, длительный срок службы
• Срок работы батареи до 5000 часов
• Вакуумное соединение - малый фланец, внутренняя резьба G1/4 или винтовой шланговый патрубок
• Компактный, простой в применении
• Память мин./макс.:
Сохранение и отображение минимальной и максимальной величин
• Автоматическое отключение или непрерывный режим
• Единицы измерения давления
мбар, торр, гПа
• Точная калибровка без потенциометра
•Удобство эксплуатации за счет простого принципа действия
USB интерфейс
•Простое конфигурирование вакуумметра при помощи ПО VacuGraph™ или непосредственно на устройстве
•Измерительный диапазон устройства регистрации данных произвольно устанавливается при помощи ПО VacuGraph™ или непосредственно на устройстве
•Показания опциональных измерений сохраняются только при изменении давления, что позволяет снизить количество данных
•Передача данных на ПК в реальном времени посредством USB
Функционирование устройства регистрации данных:
•В вакуумметре хранится до 2000 показаний, кнопка передачи данных на ПК, во время измерений не требуется подключения к ПК
•ПО VacuGraph™ для сохранения и вычерчивания характеристик на ПК

Типичные применения широкодиапазонного компактного вакуумметра VD81

• Наладка и испытание вакуумных установок
• Контроль параметров и регистрация данных на вакуумных установках и насосах
• Обслуживание и ремонт
• Современное средство обучения с коммуникационным интерфейсом для ПК
• Замена ртутных манометров в исследовательских и обучающих установках, лабораториях и промышленности
• Испытания на протечки
• Упаковочная техника
• Аналитическое оборудование
• Химическое производство

Спецификация широкодиапазонного компактного вакуумметра VD81

Принцип измерения	Пьезорезистивный, независимый от типа газа
Материалы, контактирующие с вакуумом	Нерж. сталь 1.4305, керамика Al2O3 ,Viton®
Диапазон измерения	1600 - 1 мбар (1200 -1 торр) макс. избыточн. абсолют. давление 4 бар
Разрешение	1 мбар (торр)
Точность	< ± 0,3% от полной шкалы (линейность, гистерезис, повторяемость)
Время отклика	20 мс
Измерительный диапазон	1,0 с (100 мс в режиме устройства регистрации данных)
Диапазон устройства регистрации данных	0,1...999 с
Рабочая температура	0...+50°C
Температура хранения	-20...+60°C
Питание	9 В "крона" (возможно использование NiMh аккумулятора) или внешнего источника пост. напряжения 15 В
Потребление мощности	Приблиз. 2 мВт
Время работы	литиевая батарея 9 В: макс. 5000 ч алкалиновая батарея 6LR61 9 В: макс. 2500 ч аккумуляторная батарея 9 В 150 мА: макс. 500 ч
Электрическое подключение	гнездо для подключения внешнего источника питания
Вакуумный соединитель	DN 16 ISO-KF с внутренней резьбой G1/4 или шланговый патрубок (комплектующая VD81SW1
Степень защиты	IP40
Дисплей	ЖКД 12 мм
Вес	приблиз. 200 г (включая батарею)

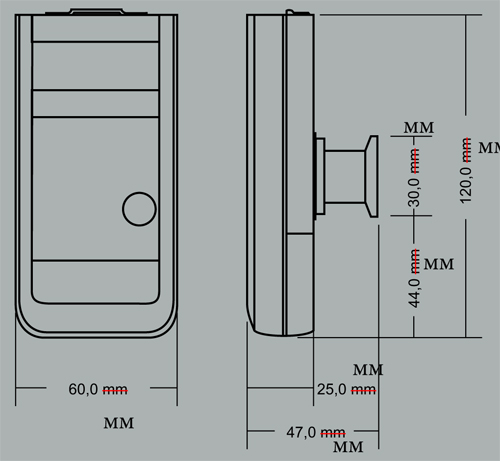

Габаритные размеры широкодиапазонного компактного вакуумметра VD81

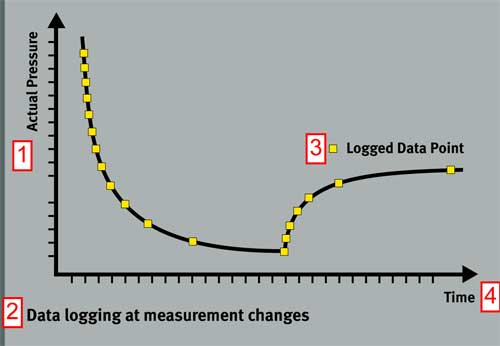

1 Фактическое давление
2 Регистрация данных при изменении показаний
3 Точка регистрации параметров
4 Время

Каталожный номер	Наименование	Купить в интернет-магазине eVacuum.ru
VD81	VD81 Вакуумметр компактный с дисплеем и химически стойким пьезорезистивным вакуумным датчиком на фланце KF16 с внутренней резьбой G1/4, Mini-USB выход, 1600-1 мбар
Аксессуары:
VD8CASE	VD8CASE Защитный футляр
VD8ALK	VD8ALK батарея AlMn, 9 В "крона" 6LR61
VD81NETZ	VD81NETZ аккумуляторная батарея 9 В с блоком питания
SL15	SL15 Блок питания 15В для вакуумметров серии VD
VD81SW1	VD81SW1 Латунный патрубок диаметром 6-8 мм под вакуумный шланг, покрытый никелем с резьбой G1/4
VD8ANS	VD8ANS Соединительный набор с Т-образным DN 16 ISO-KF, 2 центрирующих кольца и 2 хомута
WUSB0002	WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м
Программное обеспечение:
VGR	VGR Программное обеспечение VacuGraph для Windows
