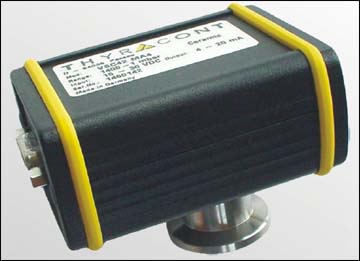

Вакуумметр с пьезоэлектрическим сенсором для применения в приложениях, в которых используется форвакуум.
Керамический сенсор вакуумметра позволяет использовать его для измерений в агрессивных и химических средах.
Данный вакуумметр Обеспечивает измерение вакуума в диапазоне 1400 до 1мбар (торр).

Преимущества применения пьезоэлектрических вакуумных датчиков VSC42MA4

● Химически стойкий керамический сенсор
● Высокая надежность и повторяемость измерений
● Устойчивость к загрязнениям
● Скорость реакции 10 мс
● Компенсация температурных воздействий
● Легкая регулировка от атмосферного давления до нуля
● Стандартный выходной сигнал 4 – 20 мА, линейный
● Простая связь с PLC и другими системами контроля
● Соответствует промышленному использованию
● Крепкий металлический корпус со степенью защиты IP 54
● Вакуумное соединение из нержавеющей стали, стандарт NW16 или с внутренней резьбой G¹/₄

Типичные применения пьезоэлектрических вакуумных датчиков VSC42MA4

Измерение вакуума в приложениях, использующих форвакуум
Медицинские технологии
Упаковочные машины
Химические процессы
Вакуумные печи
Оперативный контроль и документирование вакуумных производств и насосов
Вакуумная сушка

Спецификация пьезоэлектрических вакуумных датчиков VSC42MA4

Принцип измерения	Пьезорезистивный
Материалы, контактирующие с вакуумом	Al2O3 -керамика, нержавеющая сталь, витон
Диапазон измерения	1400 – 1 мбар 1050 – 1 тор Допустимое избыточное давление 4 атм.
Точность измерения	±0,4% от считываемого значения
Скорость измерения	10 мс
Температура эксплуатации	0 ... 50o C
Температура хранения	-20 ... +70o C
Электрическое питание	9 – 30В пост. тока с 50 Ом сопротивлением 19 - 30В пост. тока с 500 Ом сопротивлением
Потребляемая мощность	30 мА
Выходной сигнал	4-20 мА, двух проводной ( линейный 20мА / 1400 мбар), двухпроводной кабель
Максимальное сопротивление шлейфа	R= 20 мА (напряжение питания 7,5В)
Разъем питания	SubD, 9 штырьковый, мама
Вакуумный порт	Из нержавеющей стали, стандарт NW16 или с внутренней резьбой G1/4
Регулировка	Установка «нуля» и атмосферы
Габаритные размеры, мм. не более	73х60х30
Степень защиты от воздействий окружающей среды	IP 54
Средний срок службы, лет	5
Вес	170г
Условия эксплуатации	Рабочая температура 5 ... 50º C, Относительная влажность воздуха (без конденсации), не более 90% Атмосферное давление 84…106 кПа

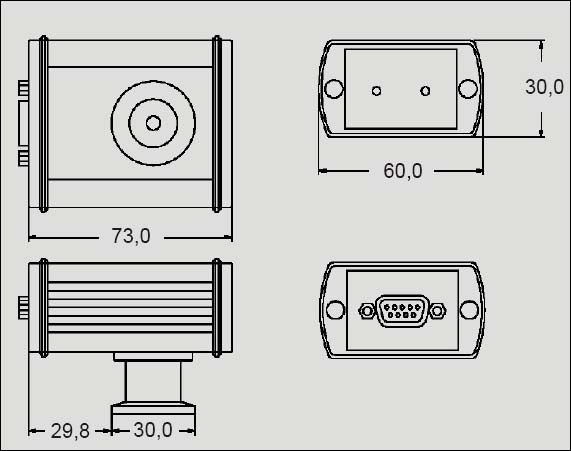

Габаритные размеры пьезоэлектрических вакуумных датчиков VSC42MA4
