 Активный вакуумный датчик серии VS

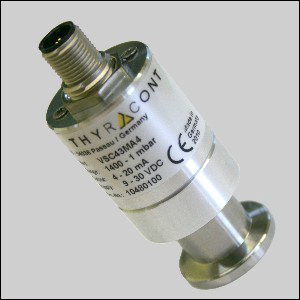

Пьезокерамический вакуумный датчик VSC43. Абсолютное давление от 1400 до 1 мбар
Пьезо-преобразователь VSC43 предназначен для измерения абсолютного давления в диапазоне низкого вакуума.
Износостойкий керамический датчик практически не подвержен воздействию грязи.
Типовое применение пьезокерамического вакуумного датчика VSC43
• Инженерное оборудование
• Медицинские технологии
• Упаковочная техника
• Технологическое оборудование
• Химическое производство
• Вакуумные топки
• Контроль параметров и регистрация данных на вакуумных установках и насосах
• Вакуумная сушка
Преимущества пьезокерамического вакуумного датчика VSC43
• Стойкий к химическим воздействиям керамический датчик с уплотнением Viton®
• Высокая надежность и устойчивость, длительный срок службы
• Короткое время отклика
• Устойчив к грязи
• Измерение независимое от типа газа
• Температурная компенсация
• Точное регулирование уровня нулевого давления и предела измерений осуществляется при помощи кнопки
• Совместим с 1 и 2-канальными блоками контроля и индикации Thyracont VD6 / VD12
• Стандартный выходной сигнал 4-20 мА (две жилы) или 1-8 В (четыре жилы)
• Простое подключение к ПЛК и другим контроллерам системы
• Чрезвычайно компактный, разработан для промышленного применения
• Прочный металлический корпус со степенью защиты IP54 (VSC43MA4)
• Вакуумное соединение выполняется при помощи небольшого фланца, выполненного из нержавеющей стали (DN 16 ISO-KF с внутренней резьбой G1/4)
Спецификация пьезокерамического вакуумного датчика VSC43
| Принцип измерения вакуумного датчика |
Пьезорезистивный, независимый от типа газа |
| Материалы, контактирующие с вакуумом |
Нерж. сталь 1.4305, Al2O3 - керамика, Viton® |
| Диапазон измерения вакуумного датчика |
1400 - 1 мбар (1050 -1 торр), макс. избыточн. абсолют. давление 4 бар |
| Точность измерения |
± 0,3 % от полной шкалы |
| Скорость измерения |
20 мс |
| Электрическое питание |
9 - 30 В пост. (VSC43MA4)
15 - 30 В пост. (VSC43MV) |
| Электрическое подключение |
M12 A, 5-полюсн., вилка, с фиксацией (VSC43MA4), тип Hirschmann, 6-полюсн., вилка, с фиксацией (VSC43MV) |
| Рабочая температура |
+5...+60°C |
| Температура хранения |
-40...+70°C |
| Выходной сигнал |
VSC43MA4: 4 - 20 мА, линейный, две жилы,
макс. сопротивление петли: RL = (напряжение питания - 9 В) / 20 мА
VSC43MV: 1,0... 8,0 В пост., линейный (5 мВ/мбар) |
| Вакуумный соединитель |
Малый фланец из нерж. стали DN 6 ISO-KF с внутренней резьбой G1/4 |
| Степень защиты |
IP54 (VSC43MA4),
IP40 (VSC43MV) |
| Масса |
125 г (приблиз.) |

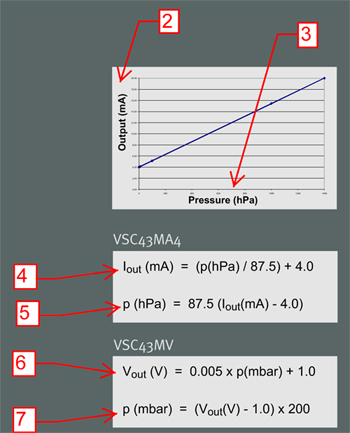

Формулы для расчёта значений давления по выходному сигналу пьезокерамического вакуумного датчика VSC43
2 Выход (мА)
3 Давление (гПа)
4 Iвых(мА) = (p(гПа)/87,5) + 4,0
5 p(гПа) = 87,5 (Iвых(мА) – 4,0)
6 Vвых(В) = 0,005 x p(мбар) + 1.0
7 p(мбар) = (Vвых(В) – 1,0) x 200

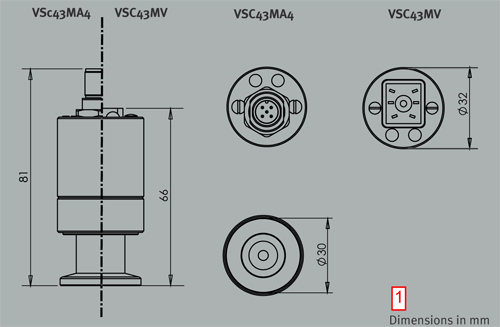

Габаритные размеры пьезокерамического вакуумного датчика VSC43 (размеры указаны в миллиметрах)
Информация для заказа пьезокерамического вакуумного датчика VSC43
| Каталожный номер |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VSC43MA4 |
VSC43MA4 Пьезокерамический вакуумный датчик на фланце KF16 с внутренней резьбой G1/4, выходной сигнал 4-20 мА линейный, 1400-1 мбар |
 |
| VSC43MV |
VSC43MV Пьезокерамический вакуумный датчик на фланце KF16 с внутренней резьбой G1/4, выходной сигнал 0-10 В линейный, 1400-1 мбар |
|
| Контроллеры вакуумных датчиков: |
| VD6S2230 |
VD6S2230 Контроллер одноканальный для подсоединения вакуумных датчиков VCC200, VSC43MA4, VSP63MA4 |
|
| VD12S2 |
VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV |
|
| Аксессуары: |
| VD81SW1 |
VD81SW1 Латунный патрубок под вакуумный шланг, покрытый никелем с резьбой G1/4 |
|
| XB0500004 |
XB0500004 Штекер для VSC43MA4, VSP63MA4, VCC200MA4 |
|
| XB0600002 |
XB0600002 Штекер для вакуумных датчиков VSC43MV, VSP63MV, VSP64MV |
|
| W0509002 |
W0509002 Кабель для подсоединения вакуумных датчиков VSC43MA4, VSP63MA4, VCC200MA4 к контроллерам VD6 и VD9, экранированный, 2 м |
|
| W0509006 |
W0509006 Кабель для подсоединения вакуумных датчиков VSC43MA4, VSP63MA4, VCC200MA4 к контроллерам VD6 и VD9, экранированный, 6 м |
|
| WUSB0002
|
WUSB0002
Кабель USB для соединения с ПК, экранированный, 2 м
|
|
| W0606002 |
W0606002 Кабель для подсоединения вакуумных датчиков серии Analogline к контроллеру VD12, экранированный, 2 м |
|
| W0606006 |
W0606006 Кабель для подсоединения вакуумных датчиков серии Analogline к контроллеру VD12, экранированный, 6 м |
|
| Программное обеспечение: |
| VGR |
VGR Программное обеспечение VacuGraph для Windows |
|
|
|
