SmartlineTM серия вакуумных датчиков.

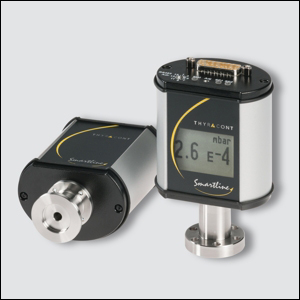

VSP - Вакуумный датчик Пирани серии Smartline абсолютное давление от 1000 до 1 х 10-4 мбар
Вакуумный датчик VSP с микропроцессорным управлением и прочной спиральной нитью идеально подходит для точных измерений при глубоком вакууме.
Smartline представляет собой новейшую разработку, позволяющую реализовать безопасный, точный и экономичный контроль за процессами.
Типовое применение вакуумного датчика VSP
• Аналитическое оборудование
• Контроль работы насосов предварительного разрежения и вакуумных установок
• Цепи безопасности вакуумных систем
• Вакуумные топки
• Испытания на протечки
• Осушительные установки, работающие методом вымораживания
• Технологические процессы
• Вакуумные центрифуги
Преимущества вакуумного датчика VSP
• Прочная нить Пирани в форме спирали
• Высокая разрешающая способность
• Высокая точность и исключительная повторяемость
• Два независимых беспотенциальных выключателя - коммутационные положения
• Короткое время отклика
• Нить защищена металлическим экраном от испарений масла и растворителей
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Малое деление измерительной шкалы, например для VSP63D составляет 1,8 см3
• Датчик в металлической оболочке, подходит для применения в сверхглубоком вакууме
• Легкосменная головка датчика с сохраняемой градуировкой
• Светодиодные индикаторы для контроля состояния устройства и коммутационных положений
• Совместим с 2 и 4-канальными блоками контроля и индикации Thyracont VD12 / VD10
• Дискретный интерфейс RS485 и вспомогательный аналоговый выход 1,5...8,5 В или EtherCAT
• Цифровое регулирование уровней нулевого и атмосферного давления с помощью кнопки или интерфейса связи
• Большой встроенный ЖК дисплей с задней подсветкой (VSP63DL, VSP64DL)
• В случае ошибки дисплей ярко мерцает красным цветом, в нормальном режиме дисплей светится зеленым цветом (VSP63DL, VSP64DL)
• Простое соединение с ПЛК
• Сигнал дискретного выхода можно передавать на длительное расстояние (до 500 м)
• Скорость передачи данных от 9,6 до 115 Кбит/с
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Степень защиты IP54 (VSP63E/VSP64E)
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 ISO-KF или DN 16 CF-F
Технические характеристики вакуумного датчика VSP
| Принцип измерения |
Пирани |
| Материалы, контактирующие с вакуумом |
Нерж. сталь 1.4307, никель, вольфрам, стекло |
| Диапазон измерения |
1000 - 1 x 10-4мбар (750 - 1 x 10-4 торр), макс. избыточн. абсолют. давление 4 бар |
| Точность |
1000 - 20 мбар: приблиз. ±30 % от показания
20 - 2 x 10-3 мбар: < ±10 % от показания
< 2 x 10-3 мбар: < делитель 2 |
| Повторяемость |
±2% от показания |
| Длительность реакции |
< 100 мс |
| Питание |
20 - 30 В постоянного тока |
| Электрическое подключение |
VSP63D/DL, VSP64D/DL: SubD 15-полюсн, вилка, с фиксацией
VSP63E, VSP64E: Круглый разъем M12, розетка, с фиксацией,
1x A-стандарт, 5-полюсн., 2x D coded, 4 -полюсн. |
| Потребление мощности |
2,5 Вт дополнительно 0,8 Вт для EtherCAT /реле / ЖКД |
| Рабочая температура |
+5...+60°C (при макс. относит. влажности 80% при 30°C без выделения конденсата) |
| Температура хранения |
-40...+65°C |
| Макс. температура вакуума |
125°C на фланце |
| Выходной сигнал |
0-10 В пост., диапазон измерений от 1,5 до 8,5 В пост, логарифмическая хар-ка,
1 В / десятичн. долю, нагрузочное сопротивление > 10 кΩ (VSP63D/DL, VSP64D/DL) |
| Последовательный интерфейс |
RS485: от 9,6 Кбит/с до 115 Кбит/с, переключение адресов 1 - 16 |
| Коммутационные положения |
2 переключ. реле, 50 В перем. / 2 A, 30 В пост. / 2 A, макс. 60 ВА |
| Вакуумный соединитель |
DN 16 ISO-KF (VSP63), DN 16 CF-F (VSP64) |
| Степень защиты |
IP54 (VSP63E, VSP64E), IP40 (VSP63D/DL, VSP64D/DL) |
| Масса |
190 г |

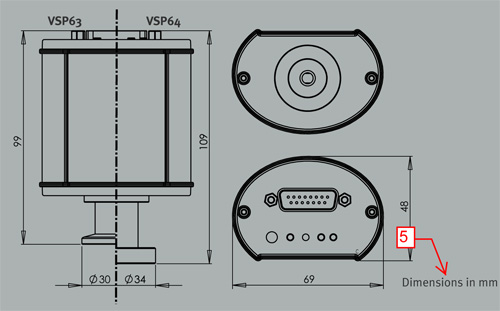

Габаритные размеры вакуумного датчика VSP

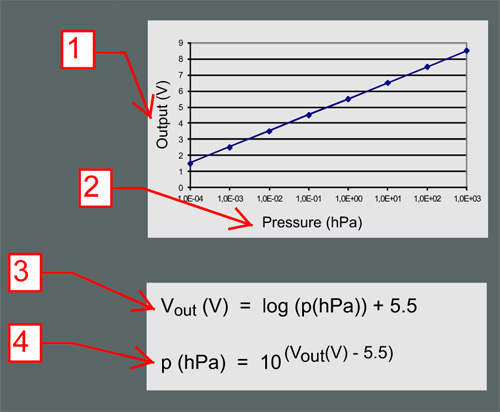

1 Выход (В)
2 Давление (гПа)
3 VВЫХ (В) = log (p(гПа)) + 5,5
4 p(гПа) = 10(Vвых(В) - 5,5)
5 Размеры даны в миллиметрах
Информация для заказа вакуумного датчика VSP
| Каталожный номер |
Наименование |
Купить в интернет-магазине eVacuum.ru |
| VSP63D |
VSP63D Вакуумный датчик Пирани на фланце KF16, выходной сигнал 0-10 В логарифмический, RS485, 1000 - 1 x 10-4 мбар |
 |
| VSP63DL |
VSP63DL Вакуумный датчик Пирани с дисплеем на фланце KF16, выходной сигнал 0-10 В логарифмический, RS485, 1000 - 1 x 10-4 мбар |
|
| VSP63E |
VSP63E Вакуумный датчик Пирани на фланце KF16, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, 1000 - 1 x 10-4 мбар |
|
| VSP64D |
VSP64D Вакуумный датчик Пирани на фланце CF16, выходной сигнал 0-10 В логарифмический, RS485, 1000 - 1 x 10-4 мбар |
|
| VSP64DL |
VSP64DL Вакуумный датчик Пирани с дисплеем на фланце CF16, выходной сигнал 0-10 В логарифмический, RS485, 1000 - 1 x 10-4 мбар |
|
| VSP64E |
VSP64E Вакуумный датчик Пирани на фланце CF16, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, 1000 - 1 x 10-4 мбар |
|
| Контроллеры вакуумных датчиков: |
| VD10S8 |
VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV |
|
| VD12S2 |
VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV |
|
| Аксессуары: |
| SL24 |
SL24 Блок питания 24В для вакуумметров серии Smartline, разъем DB15 |
|
| SL24-RS485 |
SL24-RS485 Блок питания 24В для вакуумметров серии Smartline с выходом RS485, разъем DB9 |
|
| SLRS485-USB |
SLRS485-USB Конвертер RS485-USB для вакуумметров серии Smartline |
|
| W1515002 |
W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м |
|
| W1515006 |
W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м |
|
| W1515020 |
W1515020 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 20 м |
|
| WUSB0002 |
WUSB0002 Кабель USB для соединения с ПК, экранированный, 2 м |
|
| SLKBT |
SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline |
|
| B_VSP63D |
B_VSP63D Сменная головка датчика DN 40 ISO-KF, для VSP63 |
|
| B_VSP64D |
B_VSP64D Сменная головка датчика DN 40 CF-F, для VSP64 |
|
| Программное обеспечение: |
| VGR |
VGR Программное обеспечение VacuGraph для Windows |
|
|
|
