вакуумный датчик, активный датчик вакуума, вакуумметр серии SmartlineSmartlineTM серия вакуумных датчиков.

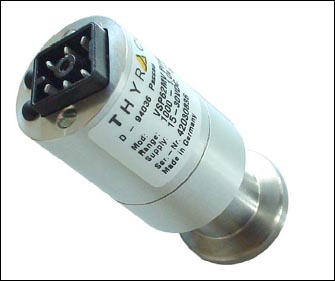

Вакуумметр VSP62MV серии SmartlineTM для измерения
давления в диапазоне 1000 - 1x10-4 мбар (торр)

 широкодиапазонный вакуумный датчик, активный датчик вакуума, вакуумметр серии Smartline


Вакуумметр низкого и среднего вакуума VSP62MV предназначен для измерения абсолютного давления в диапазоне от 1 атм до 1х10-4 мбар (торр), и основан на новом, запатентованном принципе измерения вакуумного давления.

Эти улучшения, хорошо зарекомендовавшего себя при измерении вакуума с помощью вакуумного датчика Пирани, привели к увеличению диапазона измерения и более высокой точности измерений.

Температурно-компенсированный вакуумметр VSP62MV отличает высокая повторяемость результатов измерений, надежный металлический корпус, небольшие размеры. Вакуумный датчик имеет логарифмический выходной сигнал 0-10В прямого тока.



Преимущества применения широкодиапазонных вакуумметров VSP62MV

● Наивысшая точность в диапазоне среднего вакуума среди аналогичных вакуумметров других производителей
● Очень высокая экономическая эффективность данного вакуумметра
● Надежный и прочный вакуумметр с металлическим уплотнением
● Высокая стабильность измерений вакуумметра благодаря оптимальной температурной стабилизации
● Стойкая, долгоживущая, эластичная спиральная нить нагрева
● Нить нагрева вакуумного датчика защищена металлической сеткой
● Высокая устойчивость нити нагрева против масла и паров растворителей
● Легкая и точная перенастройка вакуумметра с помощью кнопок
● Минимальные усилия для интеграции вакуумметра в существующие системы благодаря стандартному логарифмическому выходу 0-10В прямого тока
● Легкое подключение вакуумметра к программируемым логическим контроллерам (PLC) благодаря широкому диапазону входного напряжения
● Низкое потребление энергии вакуумметрами
● Экстремально компактный вакуумметр, специально разработан для возможности интеграции в компактные управляющие системы
● Прочный металлический корпус с защитой вакуумметра от электромагнитных помех
● Подсоединение вакуумметра к вакуумной системе с помощью фланца NW16 из нержавеющей стали

вакуумный датчик, активный датчик вакуума, вакуумметр серии SmartlineТипичные применения вакуумметров VSP62MV

Аналитическое оборудование
Лиофильные сушки
Вакуумные печи
Напылительные установки
Управление фороткачкой и вакуумными установками
Приложения с повышенными требованиями к стоимостной эффективности и к «плотной» установке вакуумных приборов в системе
Мониторинг вакуумных процессов
Инжиниринг вакуумных процессов
Вакуумные центрифуги


Спецификация широкодиапазонного вакуумметра VSP62MV серии Smartline

Принцип измерения           Измеряемое давление зависит от проводимости газа, определяемое давлением (больше давление – выше теплопроводность газа). Показания вакуумного датчика зависят от газа.
Материалы, контактирующие с вакуумом Нержавеющая сталь, вольфрам, никель
Диапазон измерения 1000...100 - 1,0х10-4 мбар (750 - 1,0 х10-4 торр).
Допустимое избыточное давление 4 атм.
Точность измерения (% от считываемого значения) Зависят от диапазона измерений:
1000 -20 мбар: прим. 30 %
 20 -0.001 мбар: < 10 %
 < 0.001 мбар: < 100%
Температура эксплуатации 5 ... 50oC
Температура хранения -20 ... +70o C
Напряжения питания 15-30 В прямого тока
Потребляемая мощность Прим. 10мА
Выходной сигнал 0 - 10 В прямого тока, диапазон измерения 1,5 – 8,5 В
 прямого тока, логарифмическая шкала, 1В/декаду
Электрическое подсоединение Hirschmann, 6 шт, «папа»
Тип вакуумного подсоединения NW16, CF16, трубка 9.5мм, нержавеющая сталь
Регулировка Кнопка для выставления «нуля» и атмосферного давления
Вес                                                    120 г

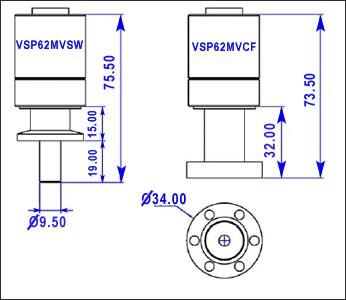

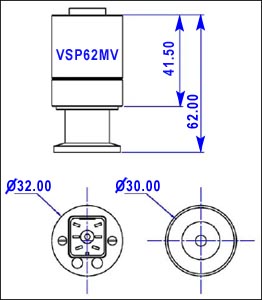

Габаритные размеры вакуумного датчика VSP62MV серии Smartline

вакуумный датчик, активный датчик вакуума, вакуумметр серии Smartline вакуумный датчик, активный датчик вакуума, вакуумметр серии Smartline


















блок управвления вакуумным датчиком

 Блок управления для работы с данным вакуумметром:
VD9S2 (размер: четверть 19-ти дюймовой стойки, RS-232 интерфейс, 2 реле, 95-265 В переменного тока)

Дополнительные принадлежности для вакуумметра VSP62MV

XB0600002 Ответный электрический разъем, 6-ти штырьковый
W0606002 Кабель для подсоединения к блоку управления, экранированный, 2м. (для блока управления VD9)
W0606006 Кабель для подсоединения к блоку управления, экранированный, 6м. (для блока управления VD9)
