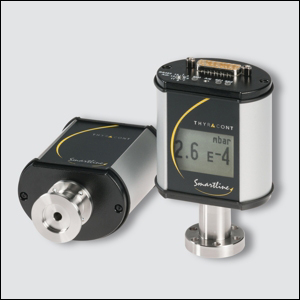

VSR - Комбинированный вакуумный датчик серии Smartline абсолютное давление от 1200 до 1 х 10^-4 мбар

Комбинированный вакуумный датчик VSR на базе пьезорезистивного датчика и датчика Пирани предназначен для сверхточного измерения с высоким разрешением в условиях низкого и глубокого вакуума.

Микроконтроллер осуществляет автоматическое управление опциональной взаимосвязью обоими вакуумными датчиками.

Типовое применение комбинированного вакуумного датчика VSR

• Загрузочные шлюзы
• Анализаторы
• Технологии нанесения покрытия
• Вакуумные топки
• Испытания на протечки
• Контроль работы вакуумных насосов
• Технологические процессы
• Масс-спектрометрия
• Цепи безопасности вакуумных систем

Преимущества комбинированного вакуумного датчика VSR

• Широкий диапазон измерения за счет комбинации датчиков пьезорезистивный / Пирани
• Высокая точность и оптимальное разрешение на всем диапазоне измерений
• Два независимых беспотенциальных выключателя - коммутационные положения
• Короткое время отклика
• Высокая надежность и устойчивость, длительный срок службы
• Малое деление измерительной шкалы, например для VSR53D составляет 2 см³
• Датчик в металлической оболочке, подходит для применения в сверхглубоком вакууме
• Нить защищена металлическим экраном от испарений масла и растворителей
• Стабильность измеряемых показателей за счет оптимизированной температурной компенсации
• Легкосменная головка датчика с сохраняемой градуировкой
• Измерение давления свыше 20 мбар не зависит от типа газа, для датчика Пирани возможно выбрать поправочный коэффициент для разных типов газа
• Светодиодные индикаторы для контроля состояния устройства и коммутационных положений
• Дискретный интерфейс RS485 и вспомогательный аналоговый выход 1,5...8,58 В или EtherCAT
• Цифровое регулирование уровней нулевого и атмосферного давления с помощью кнопки или интерфейса связи
• Большой встроенный ЖК дисплей с задней подсветкой (VSR53DL, VSR54DL)
• В случае ошибки дисплей ярко мерцает красным цветом, в нормальном режиме дисплей светится зеленым цветом (VSR53DL, VSR54DL)
• Простое соединение с ПЛК
• Сигнал дискретного выхода можно передавать на длительное расстояние (до 500 м)
• Скорость передачи данных от 9,6 до 115 Кбит/с
• Прочная металлическая конструкция корпуса защищенная от электромагнитных помех
• Степень защиты IP54 (VSR53E, VSR54E)
• Совместим с 2 и 4-канальными блоками контроля и индикации Thyracont VD12 / VD10
• Вакуумный соединитель - малый фланец из нержавеющей стали DN 16 ISO-KF или DN 16 CF

Технические характеристики комбинированного вакуумного датчика VSR

Принцип измерения	Мембранный пьезорезистивный / Пирани
Материалы, контактирующие с вакуумом	Нерж. сталь 1.4307, никель, золото, двуокись кремния, вольфрам, стекло
Диапазон измерения	1200 - 1 x 10-4мбар (900 - 1 x 10-4 торр), макс. избыточн. абсолют. давление 4 бар
Точность	1200 - 10 мбар: ±0,3% от полной шкалы 10 - 2 x 10-3 мбар: ±10% от показания
Повторяемость	1200 - 10 мбар: ±0,1% от полной шкалы 10-2x10-3 мбар: ±2% от показания
Длительность реакции	1200 - 10 мбар: < 30 мс (пьезо) 10 - 2 x 10-3 мбар: < 100 мс (Пирани)
Питание	20 - 30 В постоянного тока
Электрическое подключение	VSR53D/DL, VSR54D/DL: SubD 15-полюсн, вилка, с фиксацией VSR53E, VSR54E: Круглый разъем M12, розетка, с фиксацией, 1x A-стандарт, 5-полюсн., 2x D coded, 4 -полюсн.
Потребление мощности	2,5 Вт, дополнительно 0,8 Вт для EtherCAT / реле / ЖКД
Рабочая температура	+5...+60°C (для макс. относит. влажности 80% при 30°C без выделения конденсата)
Температура хранения	-40...+65°C
Макс. температура вакуума	125°C на фланце
Выходной сигнал	0-10 В пост., диапазон измерений от 1,5 до 8,58 В пост, логарифмическая хар-ка, 1 В / десятичн. долю, нагрузочное сопротивление > 10 kΩ   (VSR53D/DL, VSR54D/DL)
Последовательный интерфейс	RS485: от 9,6 Кбит/с до 115 Кбит/с, переключение адресов 1 - 16
Коммутационные положения	2 переключ. реле, 50 В перем. / 2 A, 30 В пост. / 2 A, макс. 60 ВА
Вакуумный соединитель	DN 16 ISO-KF (VSR53), DN 16 CF-F (VSR54)
Степень защиты	IP54 (VSR53E, VSR54E), IP40 (VSR53D/DL, VSR54D/DL)
Масса	220 г (VSR53D)

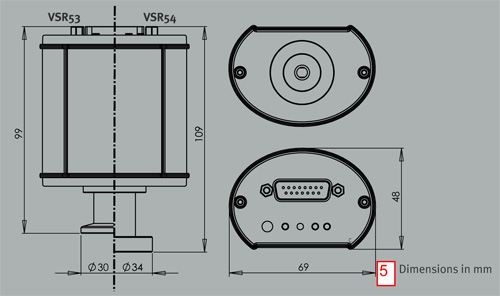

Габаритные размеры комбинированного вакуумного датчика VSR

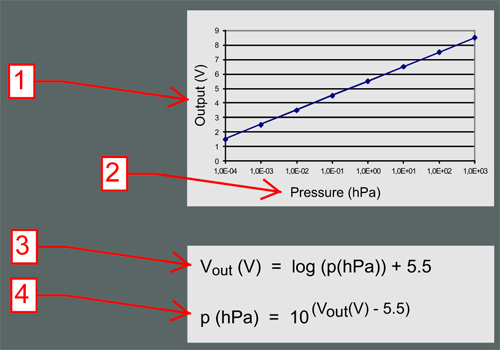

1 Выход (В)
2 Давление (гПа)
3 V_ВЫХ (В) = log (p(гПа)) + 5,5
4 p(гПа) = 10^{(Vвых(В) - 5,5)}
5 Размеры даны в миллиметрах

Информация для заказа комбинированного вакуумного датчика VSR

Каталожный номер	Наименование	Купить в интернет-магазине eVacuum.ru
VSR53D	VSR53D Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце KF16, выходной сигнал 0-10 В логарифмический, RS485, 1200 - 1 x 10-4 мбар
VSR53DL (с дисплеем)	VSR53DL Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани с дисплеем на фланце KF16, выходной сигнал 0-10 В логарифмический, RS485, 1200 - 1 x 10-4 мбар
VSR53E (EtherCAT)	VSR53E Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце KF16, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, 1200-1 x 10-4 мбар
VSR54D	VSR54D Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце CF16, выходной сигнал 0-10 В логарифмический, RS485, 1200-1 x 10-4 мбар
VSR54DL	VSR54DL Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани с дисплеем на фланце CF16, выходной сигнал 0-10 В логарифмический, RS485, 1200-1 x 10-4 мбар
VSR54E	VSR54E Комбинированный вакуумный пьезорезистивный датчик/датчик Пирани на фланце CF16, выходной сигнал 0-10 В логарифмический, RS485, EtherCAT, 1200-1 x 10-4 мбар
Контроллеры вакуумных датчиков:
VD12S2	VD12S2 Контроллер двухканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSC43MV, VSP63MV, VSP64MV
VD10S8	VD10S8 Контроллер четырехканальный для подсоединения вакуумных датчиков VSR, VSP, VSM, VSH, VSP63MV, VSP64MV
Аксессуары:
SL24	SL24 Блок питания 24В для вакуумметров серии Smartline, разъем DB15
SL24-RS485	SL24-RS485 Блок питания 24В для вакуумметров серии Smartline с выходом RS485, разъем DB9
SLRS485-USB	SLRS485-USB Конвертер RS485-USB для вакуумметров серии Smartline
W1515002	W1515002 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 2 м
W1515006	W1515006 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 6 м
W1515020	W1515020 Кабель для подсоединения вакуумных датчиков VSP, VSR,VSM, VSH к контроллерам VD10 и VD12, экранированный, 20 м
WUSB0002	WUSB0002 Кабель USB для подсоединения c ПК, экранированный, 2м
SLKBT	SLKBT Конвертер RS485-Bluetooth для вакуумметров серии Smartline
B_VSR53	B_VSR53 B_VSR53 Сменная головка датчика DN 16-KF, для VSR53
B_VSR54	B_VSR54 Сменная головка датчика DN 16-CF-F, для VSR54
Программное обеспечение:
VGR	VGR Программное обеспечение VacuGraph для Windows
