Во многих отраслях промышленности требуется проводить откачку больших объемов до вакуума глубиной порядка 10^-3 мм.рт.ст. (торр). Для этих целей идеальным решением будет использование больших масляных золотниковых вакуумных насосов.

Вакуумные золотниковые насосы предназначены для создания среднего и глубокого вакуума. Среда для откачки: воздух, неагрессивные газы, предварительно очищенные от пыли, аэрозолей, капельной фазы.

В больших вакуумных системах вакуумные золотниковые насосы также применяются для предварительной откачки перед откачкой высоковакуумными насосами. Ротор золотниковых Поэтому в последних моделях вакуумных механических бустерных насосов частота их вращения зависит от давления на входе в насос. Для этого необходимо исключить жесткую механическую связь между ротором бустерного насоса и валом электродвигателя. В японских вакуумных бустерных насосах компании Shinko-Seiki такую роль выполняет магнитная муфта. При вращении ротор вакуумного бустерного насоса левитирует внутри рабочей камеры насоса, между двигателем и ротором нет механической связи. В классической конструкции вакуумных бустерных насосов подшипники валов и зубчатая передача используют масло для уменьшения трения.

Для недопущения попадания этого масла в рабочую камеру вакуумного насоса Рутса на валу роторов находятся уплотнительные манжеты. Также отсутствует утечка масла по валу двигателя, так как он также уплотнен манжетой. Все манжеты также играют роль вакуумного уплотнения. Благодаря вышеописанным конструктивным особенностям вакуумные бустерных насосы (вакуумные насосы Рутса) являются безмасляными откачными средствами.

насосов смещен от центральной оси статора, между ротором и статором образуется масляная пленка, которая работает как уплотнитель.


Предлагаемые нами вакуумные золотниковые насосы японской компании Shinko-Seiki будут идеальной заменой российских вакуумных золотниковых насосов АВЗ.
Предлагаемые нами насосы предназначены для круглосуточной беспрерывной работы. Насосы отличает высокое качество узлов и деталей.

При откачке запыленного воздуха или газа предусмотрите установку фильтра на входе вакуумного золотникового насоса. При откачке газа с большим содержанием паров, паровой фазы, капельной фазы предусмотрите установку конденсатора на входе в насос.

Спецификация вакуумных золотниковых насосов


Модель	скорость откачки, л/мин	предельный вакуум , Па		скорость вращ. роторов, об/мин	двигатель, кВт	объем масла, л	входной порт	выходной порт	мин. расход воды, л/мин	габариты, A×B×C мм	вес, кг
		газобал- ластный клапан закрыт	газобал- ластный клапан открыт
SVC-150	158	6.7×10-2	1.3	530	0.4	1.8	диаметр 34	G1(PF1)	-	500×300×370	39
SVC-300	315	6.7×10-2	1.3	530	0.75	2.1	диаметр 34	G1(PF1)	-	560×330×370	43
SR-500	550	6.7×10-1	67	400	0.75	2.5	VG40	Rp1(PS1)	-	660×380×560	74
SR-800	803	6.7×10-1	67	410	1.5	3	VG50	Rp11/2(PS11/2)	-	730×400×600	105
SR-1500B	1540	6.7×10-1	67	410	2.2	4	VG50	Rp11/2(PS11/2)	-	820×550×750	210
SR-20B II	2040	6.7×10-1	67	330	3.7	5	VG80	Rp2(PS2)	5	677×552×870	260
SR-25B II	2520	6.7×10-1	67	410	3.7	5	VG80	Rp2(PS2)	5	677×552×870	260
SR-30B II	3040	6.7×10-1	67	330	3.7	11	VG80	Rp2(PS2)	5	775×590×910	400
SR-37B II	3740	6.7×10-1	67	410	5.5	11	VG80	Rp2(PS2)	5	775×590×910	725
SR-60B II	6180	6.7×10-1	53	300	7.5	20	VG100	JIS10K-80A	5	910×720×1120	725
SR-75B II	7660	6.7×10-1	53	370	11	20	VG100	JIS10K-80A	5	910×720×1120	725
SRP-15000B	15300	5.3×10-1	53	370	22(6P)	54	VG150	JIS10K-120A	10	1210×1230×1680	1560

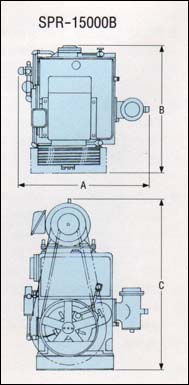

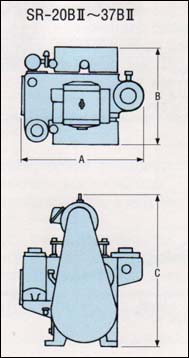

Внешние габариты вакуумных золотниковых насосов


Модели вакуумных золотниковых насосов с разовым использованием масла (SR-L)
Модели вакуумных золотниковых насосов с устройством охлаждения масла (SR-F)
Сепаратор масла
Улавливатель паров масла
