Индикаторы положения для вакуумных клапанов

Датчики положения предназначены для определения положения вакуумного клапана. С помощью него можно узнать, открыт или закрыт вакуумный клапан в данный момент времени. Также можно установить дополнительный датчик в среднее положение, если это необходимо.

Индикатор положения устанавливается непосредственно на вакуумный клапан  в паз электромагнитного клапана. Размеры паза смотрите ниже.

Светодиодный индикатор LED соответствующего цвета (красный или зеленый) показывает положение вакуумного клапана.
Датчик положения могут устанавливаться в паз электромагнитного клапана или на любой другой вакуумный клапан, предназначенный для работы с датчиками положения соответствующего типа.

Модели датчиков положения	DP06R	DP062R	DP06D	DP06N	DP06P
Схема подключения
Тип подключения	2-х проводный			3-х проводный
Тип реле	Механическое, однополюсное, одноконтактное, нормально открытое		Твердотельное реле, нормально открытое
Тип сенсора	герконовый		комбинированный (NPN и PNP)	NPN транзистор	PNP транзистор
Рабочее напряжение	5~120 В переменного или постоянного тока	5~240 В переменного или постоянного тока	10~28 В постоянного тока	5~30 В постоянного тока
Коммутируемый ток	100 мА максимум		4~40 мА максимум	200 мА максимум
Мощность подключаемой нагрузки1	10 Вт максимум		1.5 Вт максимум	6 Вт максуимум
Потребляемый ток	-			8 мА при 24 В постоянного тока максимум
Падение напряжения	3.5 В максимум			1В при 200 мА максимум
Ток утечки	-		1 мА максимум	0.01 мА максимум
Тип индикатора	красный светодиод	зеленый светодиод	красный светодиод		зеленый светодиод
Тип кабеля	Ø 2.8 мм, 2х жильный			Ø 2.8, 3х жильный
Рабочая частота	200 Гц		1000 Гц
Магнитная чувствительность (порог срабатывания)2	70 Гс		40 Гс	30 Гс
Рабочая температура	от 10 до 70°С
Предельное ускорение при ударе3	30G		50G
Предельное ускорение при вибрации4	9G
Класс исполнения	IEC 529 IP 67
Защитная цепь	нет		ограничитель перенапряжения	короткое замыкание, неправильная полярность питания, ограничитель перенапряжения

Примечания:

1 - ВНИМАНИЕ! Никогда не превышайте максимальную мощность подключаемой нагрузки! Это может привести к повреждению сенсора и выходу его из строя
2 – измерение проводилось на стандартном магните диаметром 15.5Хдиам. 8Х5 (анизотропный постоянный магнит)
3 – синусоидальная волна в 3х измерениях (X, Y, Z) / 3 раза в каждом направлении / 11 мс
4 – двойная амплитуда 1.5 мм / 10 Гц ~ 55 Гц ~ 10 Гц (длительность 1 минута/ X, Y, Z направления/1 час каждый раз

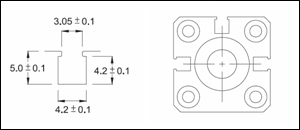

Габаритные размеры. Все размеры даны в мм.

DP06N, DP06P	DP06R, DP062R, DP06D

Каталожный номер	Наименование	Тип датчика положения	Напряжение питания	Цвет индикатора LED	Количество проводов	Купить в интернет-магазине eVacuum.ru
DP06R	Датчик положения для пневматического клапана герконового типа, 5-120 В, красный LED индикатор	герконовый	5~120 В переменного или постоянного тока	красный	2
DP062R	Датчик положения для пневматического клапана герконового типа, 5-240 В, зеленый LED индикатор	герконовый	5~240 В переменного или постоянного тока	зеленый	2
DP06D	Датчик положения для пневматического клапана комбинированного типа (NPN и PNP), 10-28 В, красный LED индикатор	комбинированный (NPN и PNP)	10~28 В постоянного тока	красный	2
DP06N	Датчик положения для пневматического клапана с транзистором NPN типа, 5-30 В, красный LED индикатор	NPN транзистор	5~30 В постоянного тока	красный	3
DP06P	Датчик положения для пневматического клапана с транзистором PNP типа, 5-30 В, зеленый LED индикатор	PNP транзистор	5~30 В постоянного тока	зеленый	3
