Компания АКТАН ВАКУУМ специализируется на поставке вакуумной
арматуры ведущих мировых производителей в этой области.
| Фланцевая арматура стандарта CF |
|
Фланцы CF:невращающиеся заглушенные,невращающиеся с отверстием, вращающиеся заглушенные, вращающиеся с отверстием, с патрубком |
|

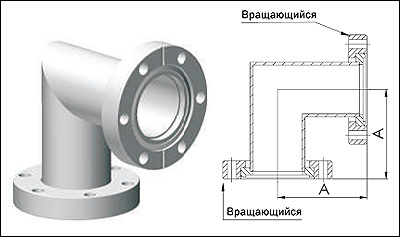

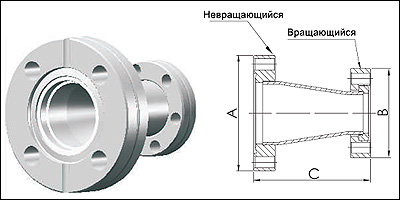

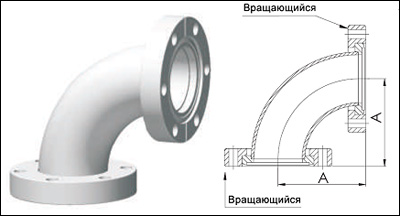

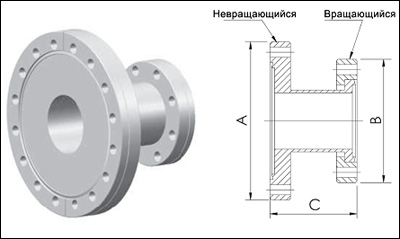

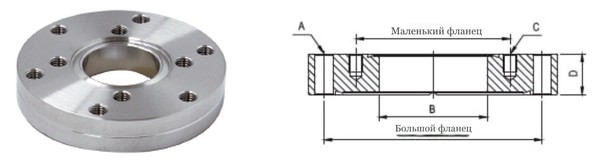

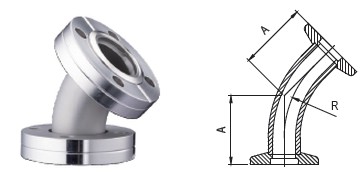

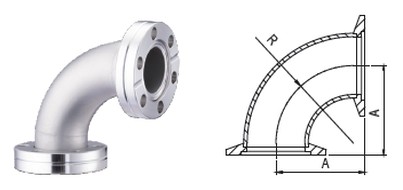

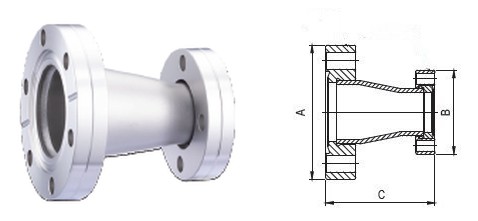

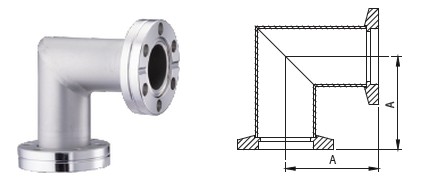

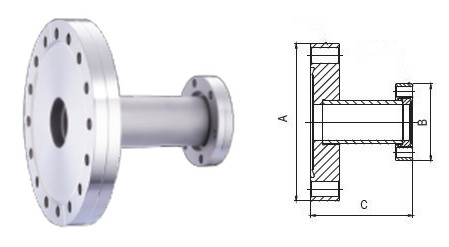

Адаптеры CF:конические уменьшающие, прямые уменьшающие, угловые гладкие 45°, угловые гладкие 90°, угловые прямоугольные 90° |
|

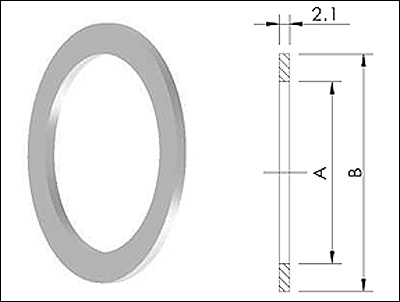

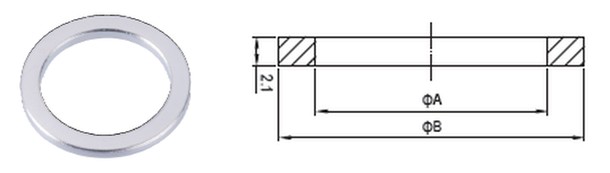

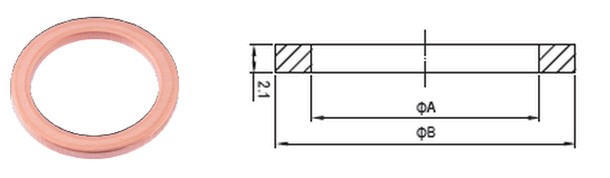

Прокладки CF: |
|

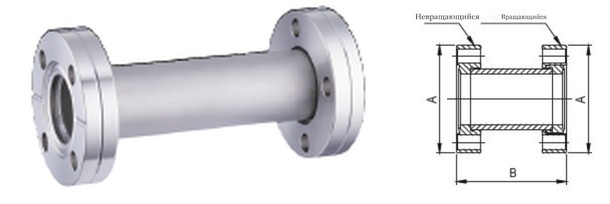

Патрубки CF: |
|

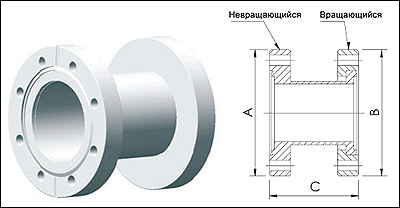

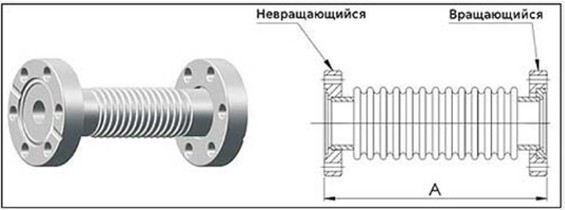

Патрубки CF сильфонные: |
|

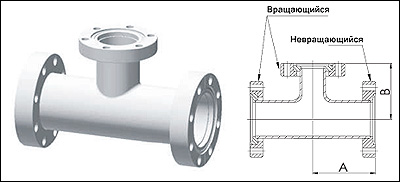

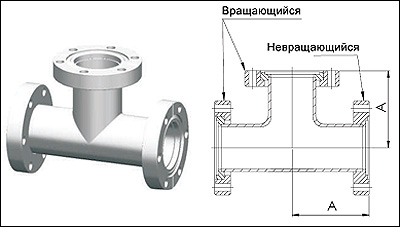

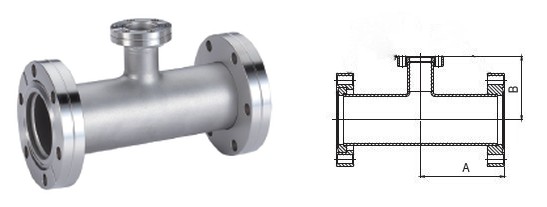

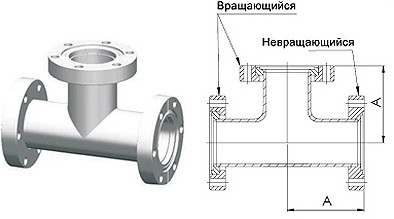

Тройники CF:прямые, уменьшающие |
|

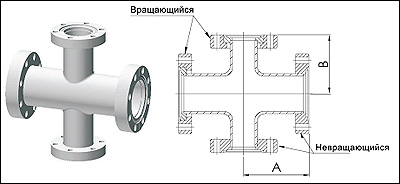

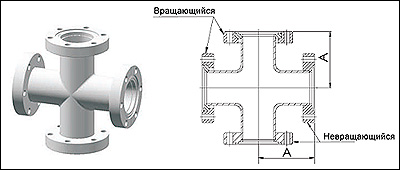

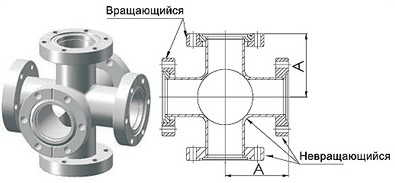

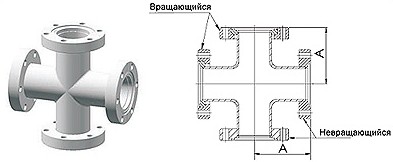

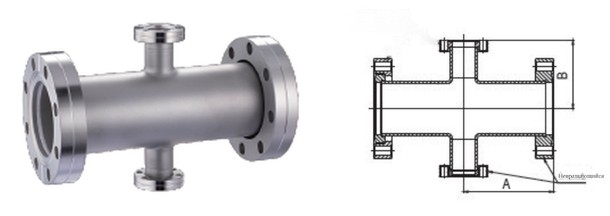

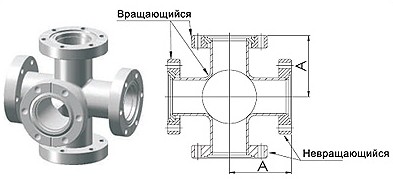

Кресты CF:прямые, уменьшающие |
|

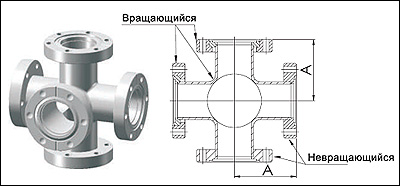

Пятерики CF |
|

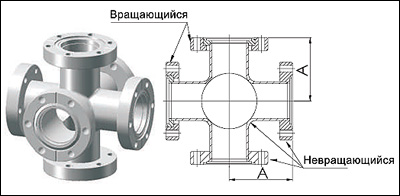

Шестерики CF |
|

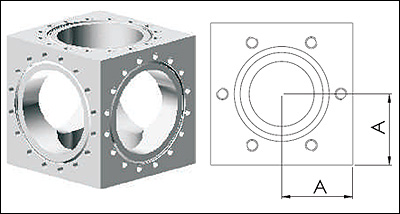

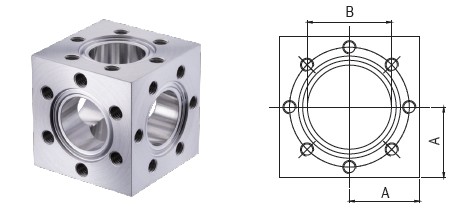

Кубы CF |
|
Описание стандарта CF |
Обращаем Ваше внимание!
Все цены и наличие вакуумной арматуры Вы можете посмотреть в нашем интернет-магазине www.evacuum.ru
При заказе через интернет магазин www.evacuum.ru предоставляется скидка 3% от розничных цен на любой заказ.
Большинство позиций поддерживаются на складе.
Складские позиции отгружаются в течение трех рабочих дней. Позиции под заказ поставляются в течение трех месяцев.

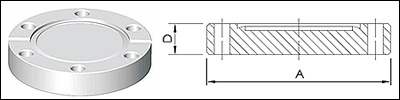

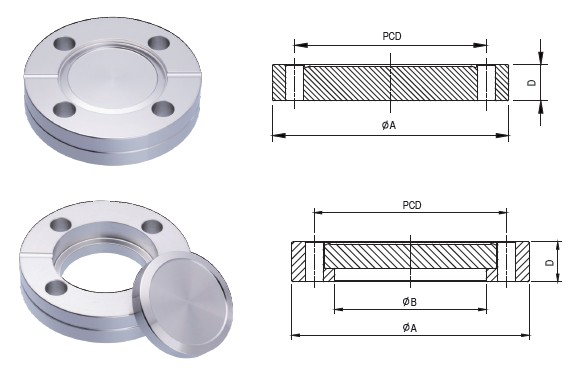

Фланцы ConFlat невращающиеся заглушенные
Фланец-заглушка CF невращающийся, сталь
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
D,мм |
Кол-во отверстий |
Диаметр отверстий (резьбы) под болты, мм |
| Фланец-заглушка CF1.33" (CF16) невращающийся с отверстиями под болты, сталь |
33,7 |
7,60 |
6
|
4,37 |
| Фланец-заглушка CF1.33" (CF16) невращающийся с резьбой в отверстиях под болты, сталь |
33,7 |
7,60 |
6 |
1/8-32 |
| Фланец-заглушка CF2.12" (CF25) невращающийся с отверстиями под болты, сталь |
53,80 |
11,90 |
4 |
6,73 |
| Фланец-заглушка CF2.12" (CF25) невращающийся с резьбой в отверстиях под болты, сталь |
53,80 |
11,90 |
4 |
1/4-28 |
| Фланец-заглушка CF2.75" (CF35) невращающийся с отверстиями под болты, сталь |
69,30 |
12,70 |
6 |
6,73 |
| Фланец-заглушка CF2.75" (CF35) невращающийся с резьбой в отверстиях под болты, сталь |
69,30 |
12,70 |
6 |
1/4-28 |
| Фланец-заглушка CF3.38" (CF50) невращающийся с отверстиями под болты, сталь |
85,30 |
16,00 |
8 |
8,43 |
| Фланец-заглушка CF3.38" (CF50) невращающийся с резьбой в отверстиях под болты, сталь |
85,30 |
16,00 |
8 |
5/16-24 |
| Фланец-заглушка CF4.50" (CF63) невращающийся с отверстиями под болты, сталь |
113,50 |
17,30 |
8 |
8,43 |
| Фланец-заглушка CF4.50" (CF63) невращающийся с резьбой в отверстиях под болты, сталь |
113,50 |
17,30 |
8 |
5/16-24 |
| Фланец-заглушка CF4.62" (CF80) невращающийся с отверстиями под болты, сталь |
117,00 |
19,10 |
10 |
8,43 |
| Фланец-заглушка CF4.62" (CF80) невращающийся с резьбой в отверстиях под болты, сталь |
117,00 |
19,10 |
10 |
5/16-24 |
| Фланец-заглушка CF6.00" (CF100) невращающийся с отверстиями под болты, сталь |
151,60 |
19,80 |
16 |
8,43 |
| Фланец-заглушка CF6.00" (CF100) невращающийся с резьбой в отверстиях под болты, сталь |
151,60 |
19,80 |
16 |
5/16-24 |
| Фланец-заглушка CF6.67" (CF130) невращающийся с отверстиями под болты, сталь |
170,90 |
21,40 |
18 |
8,43 |
| Фланец-заглушка CF6.67" (CF130) невращающийся с резьбой в отверстиях под болты, сталь |
170,90 |
21,40 |
18 |
5/16-24 |
| Фланец-заглушка CF8.0" (CF160) невращающийся с отверстиями под болты, сталь |
202,44 |
22,35 |
20 |
8,43 |
| Фланец-заглушка CF8.0" (CF160) невращающийся с резьбой в отверстиях под болты, сталь |
202,44 |
22,35 |
20 |
5/16-24 |
| Фланец-заглушка CF10.0" (CF200) невращающийся с отверстиями под болты, сталь |
254,00 |
24,60 |
24 |
8,43 |
| Фланец-заглушка CF10.0" (CF200) невращающийся с резьбой в отверстиях под болты, сталь |
254,00 |
24,60 |
24 |
5/16-24 |
| Фланец-заглушка CF12.0" (CF250) невращающийся с отверстиями под болты, сталь |
304,80 |
28,60 |
32 |
8,43 |
| Фланец-заглушка CF12.0" (CF250) невращающийся с резьбой в отверстиях под болты, сталь |
304,80 |
28,60 |
32 |
5/16-24 |
наверх

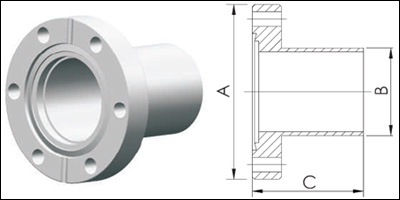

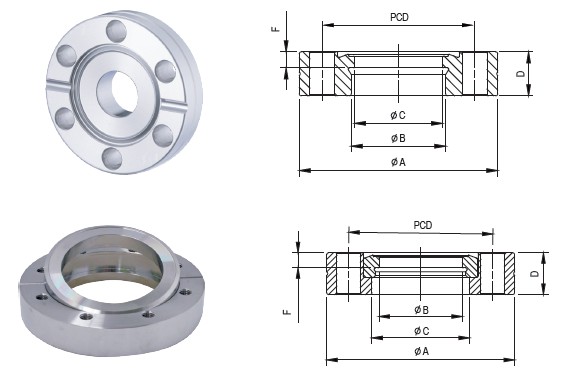

Фланцы ConFlat невращающиеся с отверстием
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
C, мм |
D, мм |
Кол-во отверстий |
Диаметр отверстий(резьбы) под болты,мм |
| Фланец CF16/1.33" невращающийся с отверстием под трубку 3/8" с гладкими отверстиями под болты |
33,70 |
9,65 |
- |
7,60 |
6 |
4,37 |
| Фланец CF16/1.33" невращающийся с отверстием под трубку 3/8" с отверстиями под болты с резьбой |
33,70 |
9,65 |
- |
7,60 |
6 |
1/8-32 |
| Фланец CF16/1.33" невращающийся с отверстием под трубку 1/2" с гладкими отверстиями под болты |
33,70 |
12,83 |
- |
7,60 |
6 |
4,37 |
| Фланец CF16/1.33" невращающийся с отверстием под трубку 1/2" с отверстиями под болты с резьбой |
33,70 |
12,83 |
16,00 |
7,60 |
6 |
1/8-32 |
| Фланец CF16/1.33" невращающийся с отверстием под трубку 3/4" с гладкими отверстиями под болты |
33,70 |
19,30 |
- |
7,60 |
6 |
4,37 |
| Фланец CF16/1.33" невращающийся с отверстием под трубку 3/4" с отверстиями под болты с резьбой |
33,70 |
19,30 |
16,00 |
7,60 |
6 |
1/8-32 |
| Фланец CF25/2.12" невращающийся с отверстием под трубку 1.0" с гладкими отверстиями под болты |
53,80 |
25,65 |
23,90 |
11,94 |
4 |
6,73 |
| Фланец CF25/2.12" невращающийся с отверстием под трубку 1.0" с отверстиями под болты с резьбой |
53,80 |
25,65 |
23,90 |
11,94 |
4 |
1/4-28 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 3/4" с гладкими отверстиями под болты |
63,30 |
19,10 |
15,75 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 3/4" с отверстиями под болты с резьбой |
63,30 |
19,10 |
15,75 |
12,70 |
6 |
1/4-28 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 1.0" с гладкими отверстиями под болты |
63,30 |
28,20 |
25,00 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 1.0" с отверстиями под болты с резьбой |
63,30 |
28,20 |
25,00 |
12,70 |
6 |
1/4-28 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 1.5" с гладкими отверстиями под болты |
63,30 |
38,35 |
34,92 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 1.5" с отверстиями под болты с резьбой |
63,30 |
38,35 |
34,92 |
12,70 |
6 |
1/4-28 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 1.62" с гладкими отверстиями под болты |
63,30 |
41,41 |
38,00 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 1.58" с гладкими отверстиями под болты |
69,30 |
40,25 |
38,50 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" невращающийся с отверстием под трубку 1.75" с гладкими отверстиями под болты |
63,30 |
44,65 |
40,50 |
12,70 |
6 |
6,73 |
| Фланец CF50/3.38" невращающийся с отверстием под трубку 2.0" с гладкими отверстиями под болты |
85,30 |
51,05 |
49,30 |
17,40 |
6 |
1/4-28 |
| Фланец CF50/3.38" невращающийся с отверстием под трубку 2.0" с отверстиями под болты с резьбой |
85,30 |
51,05 |
49,30 |
17,40 |
6 |
5/16-24 |
| Фланец CF63/4.50" невращающийся с отверстием под трубку 2.5" с гладкими отверстиями под болты |
113,50 |
63,75 |
62,00 |
17,40 |
8 |
8,43 |
| Фланец CF63/4.50" невращающийся с отверстием под трубку 2.5" с отверстиями под болты с резьбой |
113,50 |
63,75 |
62,00 |
17,40 |
8 |
5/16-24 |
| Фланец CF80/4.62" невращающийся с отверстием под трубку 3.0" с гладкими отверстиями под болты |
117,00 |
76,45 |
74,70 |
20,60 |
10 |
8,43 |
| Фланец CF80/4.62" невращающийся с отверстием под трубку 3.0" с отверстиями под болты с резьбой |
117,00 |
76,45 |
74,70 |
20,60 |
10 |
5/16-24 |
| Фланец CF100/6.00" невращающийся с отверстием под трубку 4.0" с гладкими отверстиями под болты |
151,60 |
101,85 |
99,60 |
19,80 |
16 |
8,43 |
| Фланец CF100/6.00" невращающийся с отверстием под трубку 4.0" с отверстиями под болты с резьбой |
151,60 |
101,85 |
99,60 |
19,80 |
16 |
5/16-24 |
| Фланец CF130/6.75" невращающийся с отверстием под трубку 5.0" с гладкими отверстиями под болты |
170,90 |
127,25 |
123,83 |
21,34 |
18 |
8,43 |
| Фланец CF130/6.75" невращающийся с отверстием под трубку 5.0" с отверстиями под болты с резьбой |
170,90 |
127,25 |
123,83 |
21,34 |
18 |
5/16-24 |
| Фланец CF160/8.00" невращающийся с отверстием под трубку 6.0" с гладкими отверстиями под болты |
202,44 |
152,91 |
150,40 |
22,35 |
20 |
8,43 |
| Фланец CF160/8.00" невращающийся с отверстием под трубку 6.0" с отверстиями под болты с резьбой |
202,44 |
152,91 |
150,40 |
22,35 |
20 |
5/16-24 |
| Фланец CF200/10.0" невращающийся с отверстием под трубку 8.0" с гладкими отверстиями под болты |
254,00 |
204,22 |
198,37 |
24,60 |
24 |
8,43 |
| Фланец CF200/10.0" невращающийся с отверстием под трубку 8.0" с отверстиями под болты с резьбой |
254,00 |
204,22 |
198,37 |
24,60 |
24 |
5/16-24 |
| Фланец CF250/12.0" невращающийся с отверстием под трубку 10.0" с гладкими отверстиями под болты |
304,80 |
254,51 |
250,44 |
28,60 |
32 |
8,43 |
| Фланец CF250/12.0" невращающийся с отверстием под трубку 10.0" с отверстиями под болты с резьбой |
304,80 |
254,51 |
250,44 |
28,60 |
32 |
5/16-24 |
наверх

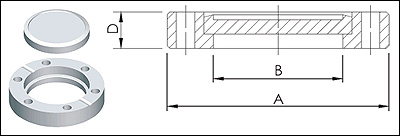

Фланцы ConFlat вращающиеся заглушенные
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
D, мм |
Кол-во отверстий |
Диаметр отверстий (резьбы) под болты, мм |
| Фланец CF16/1.33" вращающийся заглушенный с гладкими отверстиями под болты |
33,70 |
19,41 |
7,60 |
6 |
4,35 |
| Фланец CF16/1.33" вращающийся заглушенный с отверстиями под болты с резьбой |
33,70 |
19,41 |
7,60 |
6 |
1/8-32 |
| Фланец CF25/2.12" вращающийся заглушенный с гладкими отверстиями под болты |
53,80 |
27,94 |
11,90 |
4 |
6,73 |
| Фланец CF25/2.12" вращающийся заглушенный с отверстиями под болты с резьбой |
53,80 |
27,94 |
11,90 |
4 |
1/4-28 |
| Фланец CF40/2.75" вращающийся заглушенный с гладкими отверстиями под болты |
69,30 |
45,21 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" вращающийся заглушенный с отверстиями под болты с резьбой |
69,30 |
45,21 |
12,70 |
6 |
1/4-28 |
| Фланец CF50/3.38" вращающийся заглушенный с гладкими отверстиями под болты |
85,30 |
54,50 |
17,30 |
8 |
8,43 |
| Фланец CF50/3.38" вращающийся заглушенный с отверстиями под болты с резьбой |
85,30 |
54,50 |
17,30 |
8 |
5/16-24 |
| Фланец CF63/4.50" вращающийся заглушенный с гладкими отверстиями под болты |
113,50 |
72,39 |
19,10 |
8 |
8,43 |
| Фланец CF63/4.50" вращающийся заглушенный с отверстиями под болты с резьбой |
113,50 |
72,39 |
19,10 |
8 |
5/16-24 |
| Фланец CF80/4.62" вращающийся заглушенный с гладкими отверстиями под болты |
117,00 |
79,71 |
20,60 |
10 |
8,43 |
| Фланец CF80/4.62" вращающийся заглушенный с отверстиями под болты с резьбой |
117,00 |
79,71 |
20,60 |
10 |
5/16-24 |
| Фланец CF100/6.00" вращающийся заглушенный с гладкими отверстиями под болты |
151,60 |
106,17 |
21,30 |
16 |
8,43 |
| Фланец CF100/6.00" вращающийся заглушенный с отверстиями под болты с резьбой |
151,60 |
106,17 |
21,30 |
16 |
5/16-24 |
| Фланец CF130/6.67" вращающийся заглушенный с гладкими отверстиями под болты |
170,90 |
127,25 |
21,34 |
18 |
8,43 |
| Фланец CF130/6.67" вращающийся заглушенный с отверстиями под болты с резьбой |
170,90 |
127,25 |
21,34 |
18 |
5/16-24 |
| Фланец CF160/8.00" вращающийся заглушенный с гладкими отверстиями под болты |
202,44 |
152,91 |
23,90 |
20 |
8,43 |
| Фланец CF160/8.00" вращающийся заглушенный с отверстиями под болты с резьбой |
202,44 |
152,91 |
23,90 |
20 |
5/16-24 |
| Фланец CF200/10.0" вращающийся заглушенный с гладкими отверстиями под болты |
254,00 |
204,22 |
24,60 |
24 |
8,43 |
| Фланец CF200/10.0" вращающийся заглушенный с отверстиями под болты с резьбой |
254,00 |
204,22 |
24,60 |
24 |
5/16-24 |
| Фланец CF250/12.0" вращающийся заглушенный с гладкими отверстиями под болты |
304,80 |
254,51 |
28,60 |
32 |
8,43 |
| Фланец CF250/12.0" вращающийся заглушенный с отверстиями под болты с резьбой |
304,80 |
254,51 |
28,60 |
32 |
5/16-24 |
наверх

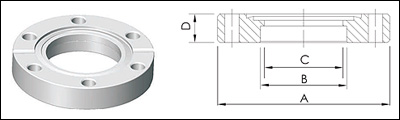

Фланцы ConFlat вращающиеся с отверстием
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
C, мм |
D, мм |
Кол-во отверстий |
Диаметр отверстий (резьбы) под болты ,мм |
| Фланец CF16/1.33" вращающийся с отверстием под трубку 1/2" с гладкими отверстиями под болты |
33,70 |
- |
12,83 |
7,60 |
6 |
4,37 |
| Фланец CF16/1.33" вращающийся с отверстием под трубку 1/2" с отверстиями под болты с резьбой |
33,70 |
- |
12,83 |
7,60 |
6 |
1/8-32 |
| Фланец CF16/1.33" вращающийся с отверстием под трубку 3/4" с гладкими отверстиями под болты |
33,70 |
19,41 |
16,00 |
7,60 |
6 |
4,37 |
| Фланец CF16/1.33" вращающийся с отверстием под трубку 3/4" с отверстиями под болты с резьбой |
33,70 |
19,41 |
16,00 |
7,60 |
6 |
1/8-32 |
| Фланец CF25/2.12" вращающийся с отверстием под трубку 1.0" с гладкими отверстиями под болты |
53,80 |
27,94 |
23,90 |
11,94 |
4 |
6,73 |
| Фланец CF25/2.12" вращающийся с отверстием под трубку 1.0" с отверстиями под болты с резьбой |
53,80 |
27,94 |
23,90 |
11,94 |
4 |
1/4-28 |
| Фланец CF40/2.75" вращающийся с отверстием под трубку 3/4" с гладкими отверстиями под болты |
63,30 |
19,10 |
15,75 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" вращающийся с отверстием под трубку 3/4" с отверстиями под болты с резьбой |
63,30 |
19,10 |
15,75 |
12,70 |
6 |
1/4-28 |
| Фланец CF40/2.75" вращающийся с отверстием под трубку 1.5" с гладкими отверстиями под болты |
63,30 |
45,21 |
36,60 |
12,70 |
6 |
6,73 |
| Фланец CF40/2.75" вращающийся с отверстием под трубку 1.5" с отверстиями под болты с резьбой |
63,30 |
45,21 |
36,60 |
12,70 |
6 |
1/4-28 |
| Фланец CF50/3.38" вращающийся с отверстием под трубку 2.0" с гладкими отверстиями под болты |
85,30 |
54,50 |
49,30 |
17,30 |
8 |
8,43 |
| Фланец CF50/3.38" вращающийся с отверстием под трубку 2.0" с отверстиями под болты с резьбой |
85,30 |
54,50 |
49,30 |
17,30 |
8 |
5/16-24 |
| Фланец CF63/4.50" вращающийся с отверстием под трубку 2.5" с гладкими отверстиями под болты |
113,50 |
72,39 |
62,00 |
19,10 |
8 |
8,43 |
| Фланец CF63/4.50" вращающийся с отверстием под трубку 2.5" с отверстиями под болты с резьбой |
113,50 |
72,39 |
62,00 |
19,10 |
8 |
5/16-24 |
| Фланец CF80/4.62" вращающийся с отверстием под трубку 3.0" с гладкими отверстиями под болты |
117,00 |
76,71 |
74,70 |
20,60 |
10 |
8,43 |
| Фланец CF80/4.62" вращающийся с отверстием под трубку 3.0" с отверстиями под болты с резьбой |
117,00 |
76,71 |
74,70 |
20,60 |
10 |
5/16-24 |
| Фланец CF100/6.00" вращающийся с отверстием под трубку 4.0" с гладкими отверстиями под болты |
151,60 |
106,17 |
99,60 |
21,30 |
16 |
8,43 |
| Фланец CF100/6.00" вращающийся с отверстием под трубку 4.0" с отверстиями под болты с резьбой |
151,60 |
106,17 |
99,60 |
21,30 |
16 |
5/16-24 |
| Фланец CF130/6.75" вращающийся с отверстием под трубку 5.0" с гладкими отверстиями под болты |
170,90 |
127,25 |
123,83 |
21,34 |
18 |
8,43 |
| Фланец CF130/6.75" вращающийся с отверстием под трубку 5.0" с отверстиями под болты с резьбой |
170,90 |
127,25 |
123,83 |
21,34 |
18 |
5/16-24 |
| Фланец CF160/8.00" вращающийся с отверстием под трубку 6.0" с гладкими отверстиями под болты |
202,44 |
152,91 |
150,40 |
23,90 |
20 |
8,43 |
| Фланец CF160/8.00" вращающийся с отверстием под трубку 6.0" с отверстиями под болты с резьбой |
202,44 |
152,91 |
150,40 |
23,90 |
20 |
5/16-24 |
| Фланец CF200/10.0" вращающийся с отверстием под трубку 8.0" с гладкими отверстиями под болты |
253,24 |
204,22 |
200,40 |
24,60 |
24 |
8,43 |
| Фланец CF200/10.0" вращающийся с отверстием под трубку 8.0" с отверстиями под болты с резьбой |
253,24 |
204,22 |
200,40 |
24,60 |
24 |
5/16-24 |
| Фланец CF250/12.0" вращающийся с отверстием под трубку 10.0" с гладкими отверстиями под болты |
304,80 |
254,51 |
250,44 |
28,60 |
32 |
8,43 |
| Фланец CF250/12.0" вращающийся с отверстием под трубку 10.0" с отверстиями под болты с резьбой |
304,80 |
254,51 |
250,44 |
28,60 |
32 |
5/16-24 |
наверх

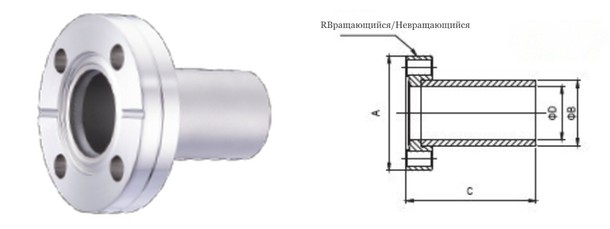

Фланцы ConFlat с патрубком
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
C, мм |
| Фланец CF16/1.33" с патрубком 1/2" |
33,70 |
19,10 |
38,10 |
| Фланец CF25/2.12" с патрубком 1.0" |
53,80 |
25,40 |
52,10 |
| Фланец CF40/2.75" с патрубком 1.5" |
63,30 |
38,10 |
62,50 |
| Фланец CF50/3.38" с патрубком 2.0" |
85,30 |
50,80 |
81,80 |
| Фланец CF63/4.50" с патрубком 2.5" |
113,50 |
63,50 |
85,90 |
| Фланец CF80/4.62" с патрубком 3.0" |
117,00 |
76,20 |
89,70 |
| Фланец CF100/6.00" с патрубком 4.0" |
151,60 |
101,60 |
109,70 |
| Фланец CF130/6.75" с патрубком 5.0" |
170,90 |
127,00 |
109,70 |
| Фланец CF160/8.00" с патрубком 6.0" |
202,44 |
152,40 |
139,70 |
| Фланец CF200/10.0" с патрубком 8.0" |
254,00 |
203,20 |
203,20 |
наверх
Адаптеры ConFlat
Адаптеры ConFlat конические уменьшающие
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
C, мм |
| Адаптер CF25/2.12" - CF16/1.33" конический уменьшающий |
53,80 |
33,70 |
51,90 |
| Адаптер конический с CF2.75'' (CF35) на CF1.33'' (CF16), сталь |
63,30 |
33,70 |
78,30 |
| Адаптер CF40/2.75" - CF25/2.12" конический уменьшающий |
63,30 |
53,80 |
69,90 |
| Адаптер CF50/3.38" - CF25/2.12" конический уменьшающий |
85,30 |
53,80 |
70,30 |
| Адаптер CF50/3.38" - CF40/2.75" конический уменьшающий |
85,30 |
63,30 |
75,20 |
| Адаптер CF63/4.50" - CF40/2.75" конический уменьшающий |
113,50 |
63,30 |
75,20 |
| Адаптер CF63/4.50" - CF50/3.38" конический уменьшающий |
113,50 |
85,30 |
75,60 |
| Адаптер CF80/4.62" - CF40/2.75" конический уменьшающий |
117,00 |
63,30 |
104,50 |
| Адаптер CF80/4.62" - CF50/3.38" конический уменьшающий |
117,00 |
85,30 |
104,90 |
| Адаптер CF80/4.62" - CF63/4.50" конический уменьшающий |
117,00 |
113,50 |
108,70 |
| Адаптер CF100/6.00" - CF50/3.38" конический уменьшающий |
151,60 |
85,30 |
108,90 |
| Адаптер CF100/6.00" - CF63/4.50" конический уменьшающий |
151,60 |
113,50 |
112,70 |
| Адаптер CF100/6.00" - CF80/4.62" конический уменьшающий |
151,60 |
117,00 |
110,30 |
наверх
Адаптеры ConFlat прямые уменьшающие
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
C, мм |
| Адаптер CF100/6.00" - CF40/2.75" прямой уменьшающий |
151,60 |
63,30 |
127,00 |
| Адаптер CF160/8.00" - CF40/2.75" прямой уменьшающий |
202,44 |
63,30 |
127,00 |
| Адаптер CF160/8.00" - CF63/4.50" прямой уменьшающий |
202,44 |
113,50 |
127,00 |
| Адаптер CF160/8.00" - CF100/6.00" прямой уменьшающий |
202,44 |
151,60 |
127,00 |
| Адаптер CF200/10.00" - CF40/2.75" прямой уменьшающий |
253,24 |
63,30 |
127,00 |
| Адаптер CF200/10.00" - CF63/4.50" прямой уменьшающий |
253,24 |
113,50 |
127,00 |
| Адаптер CF200/10.00" - CF100/6.00" прямой уменьшающий |
253,24 |
151,60 |
127,00 |
| Адаптер CF200/10.00" - CF160/8.00" прямой уменьшающий |
253,24 |
202,44 |
127,00 |
наверх
Адаптеры ConFlat угловые гладкие 45°
| Наименование |
А, мм |
| Адаптер CF16/1.33" угловой гладкий 45° |
23,80 |
| Адаптер CF25/2.12" угловой гладкий 45° |
28,90 |
| Адаптер CF40/2.75" угловой гладкий 45° |
44,20 |
| Адаптер CF50/3.38" угловой гладкий 45° |
52,50 |
| Адаптер CF63/4.50" угловой гладкий 45° |
85,60 |
| Адаптер CF80/4.62" угловой гладкий 45° |
100,70 |
| Адаптер CF100/6.00" угловой гладкий 45° |
132,50 |
наверх
Адаптеры ConFlat угловые гладкие 90°
| Наименование |
А, мм |
| Адаптер CF16/1.33" угловой гладкий 90° |
38,10 |
| Адаптер CF25/2.12" угловой гладкий 90° |
42,40 |
| Адаптер CF40/2.75" угловой гладкий 90° |
62,50 |
| Адаптер CF50/3.38" угловой гладкий 90° |
81,50 |
| Адаптер CF63/4.50" угловой гладкий 90° |
104,60 |
| Адаптер CF80/4.62" угловой гладкий 90° |
121,40 |
| Адаптер CF100/6.00" угловой гладкий 90° |
163,60 |
наверх
Патрубки угловые CF
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
| Патрубок CF1.33" (CF16) сварной под 90 градусов, сталь |
38,10 |
| Патрубок CF2.12" (CF25) сварной под 90 градусов, сталь |
52,00 |
| Патрубок CF2.75" (CF35) сварной под 90 градусов, сталь |
62,50 |
| Патрубок CF3.38" (CF50) сварной под 90 градусов, сталь |
81,80 |
| Патрубок CF4.50" (CF63) сварной под 90 градусов, сталь |
85,90 |
| Патрубок CF4.62" (CF80) сварной под 90 градусов, сталь |
89,70 |
| Патрубок CF6.00" (CF100) сварной под 90 градусов, сталь |
109,70 |
наверх
Прокладки ConFlat
Кольца медные CF
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
| Кольцо медное для CF1.33" (CF16) |
16,20 |
21,25 |
| Кольцо медное для CF2.12" (CF25) |
25,65 |
32,77 |
| Кольцо медное для CF2.75" (CF40) |
39,00 |
48,10 |
| Кольцо медное для CF3.38" (CF50) |
51,05 |
61,60 |
| Кольцо медное для CF4.50" (CF63) |
63,60 |
82,35 |
| Кольцо медное для CF4.62" (CF80) |
76,45 |
91,39 |
| Кольцо медное для CF6.00" (CF100) |
101,80 |
120,45 |
| Кольцо медное для CF6.75" (CF130) |
127,25 |
141,40 |
| Кольцо медное для CF8.00" (CF160) |
152,60 |
171,25 |
| Кольцо медное для CF10.0" (CF200) |
203,40 |
222,05 |
| Кольцо медное для CF12.0" (CF250) |
254,20 |
272,85 |
| Прокладка CF270/13.25" из отожженной меди |
274,00 |
294,34 |
| Прокладка CF320/14.0" из отожженной меди |
300,00 |
313,00 |
| Кольцо медное для CF16.5" (CF350) |
356,50 |
376,60 |
наверх
Патрубки с фланцами ConFlat
Патрубки с фланцами ConFlat
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
C, мм |
| Патрубок с фланцами CF1.33"(CF16) длиной 76,2мм, труба диаметром 3/4 дюйма, сталь |
33,70 |
33,70 |
76,20 |
| Патрубок с фланцами CF2.12"(CF25) длиной 104,14мм, труба диаметром 1 дюйм, сталь |
53,80 |
53,80 |
104,10 |
| Патрубок с фланцами CF2.75"(CF35) длиной 124,97мм, труба диаметром 1,5 дюйма, сталь |
63,30 |
63,30 |
125,00 |
| Патрубок с фланцами CF3.38"(CF50) длиной 163,58мм, труба диаметром 2 дюйма, сталь |
85,30 |
85,30 |
163,60 |
| Патрубок с фланцами CF4.50"(CF63) длиной 171,7мм, труба диаметром 2,5 дюйма, сталь |
113,50 |
113,50 |
171,70 |
| Патрубок с фланцами CF4.62"(CF80) длиной 179,32мм, труба диаметром 3 дюйма, сталь |
117,00 |
117,00 |
179,30 |
| Патрубок с фланцами CF6.00"(CF100) длиной 219,46мм, труба диаметром 4 дюйма, сталь |
151,60 |
151,60 |
219,50 |
| Патрубок с фланцами CF6.75"(CF130) длиной 214,9мм, труба диаметром 5 дюймов, сталь |
170,90 |
170,90 |
214,90 |
| Патрубок с фланцами CF8.00"(CF160) длиной 279,4мм, труба диаметром 6 дюймов, сталь |
202,44 |
202,44 |
279,40 |
| Патрубок с фланцами CF10.0"(CF200) длиной 406,4мм, труба диаметром 8 дюймов, сталь |
254,00 |
254,00 |
406,40 |
наверх
Патрубки CF сильфонные
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
Толщина стенки, мм |
| Патрубок CF16/1.33" сильфонный 82 мм |
82,00 |
0,15 |
| Патрубок CF25/2.12" сильфонный 82 мм |
82,00 |
0,15 |
| Патрубок CF40/2.75" сильфонный 82 мм |
82,00 |
0,15 |
| Патрубок CF50/3.38" сильфонный 82 мм |
82,00 |
0,15 |
| Патрубок CF63/4.50" сильфонный 178 мм |
178,00 |
0,20 |
| Патрубок CF80/4.62" сильфонный 178 мм |
178,00 |
0,20 |
| Патрубок CF100/6.00" сильфонный 178 мм |
178,00 |
0,20 |
| Патрубок CF160/8.00" сильфонный 178 мм |
178,00 |
0,20 |
наверх
Тройники ConFlat
Тройник CF, сталь
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
| Тройник CF1.33" (CF16), сталь |
38,10 |
| Тройник CF2.12" (CF25), сталь |
52,00 |
| Тройник CF2.75" (CF35), сталь |
62,50 |
| Тройник CF3.38" (CF50), сталь |
81,80 |
| Тройник CF63/4.50" |
85,90 |
| Тройник CF63/4.50" |
104,60 |
| Тройник CF4.62" (CF80), сталь |
89,70 |
| Тройник CF100/6.00" |
109,70 |
| Тройник CF100/6.00" |
134,90 |
наверх
Тройник-адаптер с CF на CF, сталь
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
| Тройник-адаптер с CF2.75" (CF35) на CF1.33" (CF16), сталь |
62,50 |
47,50 |
| Тройник-адаптер с CF2.75" (CF35) на CF2.12" (CF25), сталь |
62,50 |
58,20 |
| Тройник-адаптер с CF3.38" (CF50) на CF1.33" (CF16), сталь |
81,80 |
54,10 |
| Тройник-адаптер с CF3.38" (CF50) на CF2.75" (CF35), сталь |
81,80 |
68,80 |
| Тройник-адаптер с CF4.50" (CF63) на CF2.75" (CF35), сталь |
85,90 |
75,20 |
| Тройник-адаптер с CF4.50" (CF63) на CF3.38" (CF50), сталь |
85,90 |
88,40 |
| Тройник-адаптер с CF4.62" (CF80) на CF3.38" (CF50), сталь |
89,70 |
94,70 |
| Тройник-адаптер с CF4.62" (CF80) на CF4.50" (CF63), сталь |
89,70 |
92,20 |
| Тройник-адаптер с CF6.00" (CF100) на CF2.75" (CF35), сталь |
109,70 |
94,20 |
| Тройник-адаптер с CF6.00" (CF100) на CF3.38" (CF50), сталь |
109,70 |
107,40 |
| Тройник-адаптер с CF6.00" (CF100) на CF4.50" (CF63), сталь |
109,70 |
104,90 |
| Тройник-адаптер с CF6.00" (CF100) на CF4.62" (CF80), сталь |
109,70 |
102,40 |
наверх
Кресты ConFlat
Крест CF, сталь
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
| Крест CF1.33" (CF16), сталь |
38,10 |
| Крест CF2.12" (CF25), сталь |
52,00 |
| Крест CF2.75" (CF35), сталь |
62,50 |
| Крест CF3.38" (CF50), сталь |
81,80 |
| Крест CF4.50" (CF63), сталь |
85,90 |
| Крест CF4.62" (CF80), сталь |
89,70 |
| Крест CF6.00" (CF100), сталь |
109,70 |
наверх
Адаптер крестовой CF-CF, сталь
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
B, мм |
| Адаптер крестовой с CF2.75" (CF35) на CF1.33" (CF16), сталь |
62,50 |
47,50 |
| Адаптер крестовой с CF2.75" (CF35) на CF2.12" (CF25), сталь |
62,50 |
58,20 |
| Адаптер крестовой с CF3.38" (CF50) на CF1.33" (CF16), сталь |
81,80 |
54,10 |
| Адаптер крестовой с CF3.38" (CF50) на CF2.75" (CF35), сталь |
81,80 |
68,80 |
| Адаптер крестовой с CF4.50" (CF63) на CF2.75" (CF35), сталь |
85,90 |
75,20 |
| Адаптер крестовой с CF4.50" (CF63) на CF3.38" (CF50), сталь |
85,90 |
88,40 |
| Адаптер крестовой с CF4.62" (CF80) на CF3.38" (CF50), сталь |
89,70 |
94,70 |
| Адаптер крестовой с CF4.62" (CF80) на CF4.50" (CF63), сталь |
89,70 |
92,20 |
| Адаптер крестовой с CF6.00" (CF100) на CF2.75" (CF35), сталь |
109,70 |
94,20 |
| Адаптер крестовой с CF6.00" (CF100) на CF3.38" (CF50), сталь |
109,70 |
107,40 |
| Адаптер крестовой с CF6.00" (CF100) на CF4.50" (CF63), сталь |
109,70 |
104,90 |
| Адаптер крестовой с CF6.00" (CF100) на CF4.62" (CF80), сталь |
109,70 |
104,90 |
наверх
Пятерики ConFlat
Пятерики ConFlat
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
| Пятерик CF1.33'' (CF16), сталь |
38,10 |
| Пятерик CF25/2.12" |
52,00 |
| Пятерик CF40/2.75" |
62,50 |
| Пятерик CF50/3.38" |
81,80 |
| Пятерик CF63/4.50" |
85,90 |
| Пятерик CF80/4.62" |
89,70 |
| Пятерик CF100/6.00" |
109,70 |
| Пятерик CF160/8.00" |
139,70 |
наверх
Шестерики ConFlat
Шестерики ConFlat
| Наименование |
А, мм |
| Шестерик CF16/1.33" |
38,10 |
| Шестерик CF25/2.12" |
52,00 |
| Шестерик CF40/2.75" |
62,50 |
| Шестерик CF50/3.38" |
81,80 |
| Шестерик CF63/4.50" |
85,90 |
| Шестерик CF80/4.62" |
89,70 |
| Шестерик CF100/6.00" |
109,70 |
| Шестерик CF160/8.00" |
139,70 |
наверх
Кубы ConFlat
Кубы ConFlat
Купить в интернет-магазине eVacuum.ru
| Наименование |
А, мм |
| Куб CF16/1.33" |
17,00 |
| Куб CF40/2.75" |
34,80 |
| Куб CF50/3.38" |
42,70 |
| Куб 6-фланцевый CF4,5'' (CF63), сталь |
56,60 |
| Куб CF100/6.00" |
75,70 |
наверх
|
|
2015-2020.
