Компания АКТАН ВАКУУМ является официальным поставщиком
турбомолекулярных насосов
производства компании KYKY Technology Co.,ltd.





Контроллеры для турбомолекулярных насосов KYKY

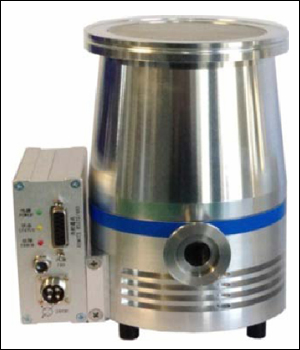

прикреплённый к корпусу турбомолекулярного насоса контроллер Насосы производства KYKY, как и у других производителей ТМН, оснащаются специализированными контроллерами управления турбомолекулярными насосами для обеспечения оптимального функционала за оптимальную цену. Тем пользователям, которые используют ТМН в составе вакуумной системы с полностью автоматическим управлением, как правило, не нужна передняя панель контроллера, и им подойдёт более дешевый компактный контроллер серии TD, который может крепиться к корпусу насоса или располагаться в непосредственной близости от ТМН. Если же заказчик хочет иметь возможность управления (включения) ТМН с передней панели насоса, и наблюдать за параметрами работы насоса на передней панели контроллера, он покупает контроллер TCDP (или контроллер TD с модулем-дисплеем ТС).

Контроллеры имеют аббревиатурное название TCDP (T — турбомолекулярный, С — функция контроля, D — функция управления, P — функция питания) и несколько комбинаций для использования, выбираемых пользователем для конкретного применения.



1. TCDP — полный набор опций в одном блоке.

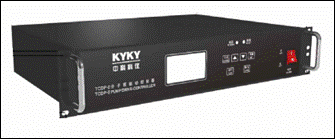

контроллер TCDP для ТМН Ду160-250

Контроллер TCDP

- Универсальный для линейки насосов Ду160-Ду250 (контроллер сам определяет тип насоса)
- Пользователю достаточно подключить одним кабелем контроллер к насосу и комплект оборудования готов к работе
- TCDP для насосов с водяным/воздушным охлаждением подходит также для насосов только с водяным охлаждением. Обратная взаимозаменяемость отсутствует (контроллер для ТМН с воздушным охлаждением не будет работать с ТМН с водяным/воздушным охлаждением).
- Для Ду 400 TCDP поставляется в немного измененной конфигурации и для данного насоса подходит только свой контроллер TCDP

2. TD — on-board модификация.

контроллер TD для турбомолекулярного насоса

Контроллер TD

Блок управления устанавливается непосредственно на насос или в непосредственной близи от насоса (длина кабеля между контроллером и насосом составляет всего несколько сантиметров).
- На данный момент данная функция доступна только на насосах небольшой производительности до Ду100

Если выбирается вариант on-board контроллер управления, то пользователь может реализовать следующие схемы интеграции ТМН в свою систему:

2.1 Комплект поставки Насос и TD-модуль

- В данном случае пользователь должен сам обеспечить подачу питания на модуль TD (внешний блок питания, 24 В) и сам реализует алгоритм управления работой насоса через канал связи RS232/RS485
- Модули TD индивидуальны для каждого насоса от Ду40 до Ду100.



контроллер TCP для турбомолекулярного насоса

Модуль TCP для работы с контроллером TD

2.2 Комплект поставки Насос, TD-модуль и TCP-модуль

- Вариант компоновки, когда пользователь имеет разделенный TCDP= TD+TCP. На насосе установлен модуль управления TD, а отдельно (например, на стойку управления) размещается модуль питания и контроля TCP. Пользователь должен обеспечить только питание модуля TCP от сети 220 В/50Гц. Контроль, питание и управление турбомолекулярным насосом замыкается на сами модули.
- Модуль TCP универсальный для линейки ТМН от Ду40 до Ду100




2.3 Комплект поставки Насос, TD-модуль и TC-модуль

контроллер TC для турбомолекулярного насоса

Модуль TC для работы с контроллером TD

- Еще один вариант оптимизации системы. В данном случае пользователь получает ТМН c TD-модулем, отдельно (например, на стойку управления) может быть смонтирован модуль контроля. TC (запитывается от сети 220В/50Гц), а питание TD-модуля должно быть обеспечено внешним блоком питания 24 В.
- Модуль TC универсальный для линейки насосов до Ду100.
